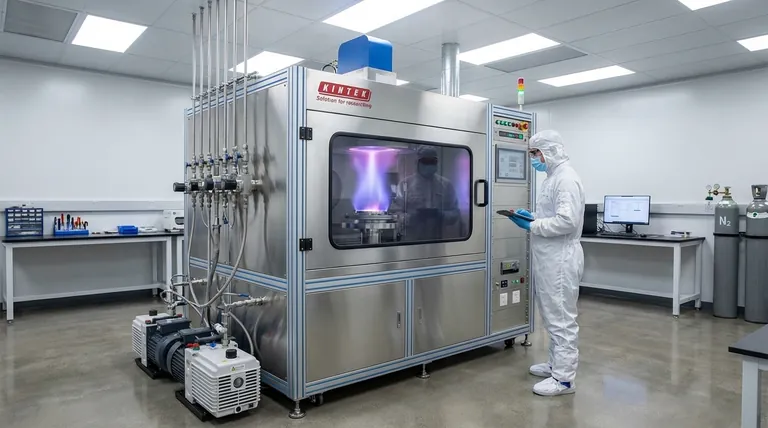

物理气相沉积（PVD）的核心是一种基于真空的技术，用于在表面或基材上施加极薄的材料薄膜。该过程通过将固体源材料转化为蒸汽，然后蒸汽穿过真空并在基材上凝结，一次一个原子地构建涂层。这种原子级控制使PVD成为现代纳米技术的基石。
PVD最好不要理解为一种涂层方法，而是在高真空室内的“原子喷漆”。它允许以纳米级精度构建超纯、高性能薄膜，这对于创建先进的电子和机械组件至关重要。
PVD工艺：从固体到薄膜
要理解PVD在纳米技术中的作用，您必须首先掌握其基本机制。整个过程在真空中进行，以确保纯度和控制。
关键的真空环境
该过程在非常低的压力或高真空中进行。这可以去除可能污染薄膜或干扰汽化原子到达基材的不需要的空气和气体颗粒。
产生材料蒸汽
固体源材料，称为“靶材”，被转化为气体。这通过纯物理方法实现，例如：
- 蒸发：靶材被加热直至其原子蒸发。
- 溅射：靶材受到高能离子的轰击，这些离子将原子从其表面击落。
- 激光烧蚀：高功率激光将靶材表面的材料汽化。
沉积和薄膜生长
汽化原子在真空室中直线传播，直到它们撞击较冷的基材。接触后，它们凝结回固态，形成薄而致密且高度附着的薄膜。由于这是原子逐个发生的，因此可以以令人难以置信的精度控制所得层。
为什么PVD对纳米技术至关重要
PVD的独特特性使其非常适合纳米级制造，在纳米级制造中，精度和纯度至关重要。它是一个物理过程，这意味着没有发生化学反应，从而保持了沉积材料的完整性。
原子级精度
一次一个原子层构建薄膜的能力是PVD的决定性优势。这种控制水平对于创建半导体和薄膜太阳能电池等组件是必需的，其中层厚度直接决定了电子和光学特性。
材料纯度和性能
在真空中操作可确保沉积薄膜异常纯净。这对于电子应用至关重要，因为即使是微小的杂质也可能导致设备故障。所得薄膜也致密且坚硬，提高了基材的耐磨损、耐高温和耐腐蚀性。
材料多功能性
PVD不限于一种类型的材料。它可用于沉积各种纯金属、合金、非金属和复合薄膜。这种灵活性允许工程师为特定功能选择完美的材料，从在微芯片中创建导电通路到在珠宝上应用坚硬的装饰性表面处理。
了解权衡和应用
虽然功能强大，但PVD并非万能解决方案。了解其优缺点是有效使用它的关键。
常见应用：从微芯片到硬件
PVD因其创建高性能薄膜的能力而被广泛应用于众多行业。主要应用包括：
- 半导体制造：在集成电路中创建复杂的导电和绝缘材料层。
- 光学和玻璃：在镜头和玻璃上应用抗反射或反射涂层。
- 航空航天：涂覆组件以提供耐高温和耐磨损的屏障。
- 装饰性表面处理：在珠宝、手表和家用五金件等物品上生产耐用且光亮的金属表面处理。
主要限制：视线沉积
PVD的一个显著限制是它是一个“视线”过程。汽化原子从靶材到基材沿直线路径传播。这意味着很难均匀涂覆具有深槽或隐藏表面的复杂三维形状。
表面光洁度质量
PVD涂层精确复制了它们所涂覆的基材的表面纹理。光滑、抛光的基材将产生光滑、有光泽的PVD薄膜，通常无需在涂层后进行抛光即可获得光亮的金属表面处理。
为您的目标做出正确选择
PVD是一种高度专业化的工具。您的最终目标决定了它是否是您项目的正确方法。
- 如果您的主要关注点是电子或光学性能：PVD是创建半导体、传感器和先进光学器件所需的纯净、均匀和超薄层的理想方法。
- 如果您的主要关注点是表面增强：使用PVD在工具、医疗植入物和消费品上创建极其耐用、耐腐蚀或装饰性涂层。
- 如果您正在处理复杂的3D几何形状：仔细评估PVD的视线特性是否能充分覆盖所有关键表面，并在必要时考虑替代方法。
通过在原子层面控制物质，PVD成为构建未来高性能材料的基础工具。
总结表：
| 关键方面 | 描述 |
|---|---|
| 工艺 | 基于真空的技术，逐原子沉积薄膜。 |
| 主要优势 | 原子级精度和高材料纯度。 |
| 常见方法 | 蒸发、溅射、激光烧蚀。 |
| 主要限制 | 视线沉积；复杂3D形状的挑战。 |
| 主要应用 | 半导体、光学、航空航天涂层、装饰性表面处理。 |
