通过化学气相沉积（CVD）生产的石墨烯的典型方块电阻约为350 Ω/平方（欧姆每平方）。在实现这一数值的同时，它保持了约90%的高光学透明度，这种组合对于其在透明电极和柔性电子设备等应用中至关重要。
CVD石墨烯的具体电阻值不如其所处的环境重要。它的真正价值在于它在良好的导电性、卓越的光学透明度以及具有成本效益的大规模生产潜力之间取得的非凡平衡。
理解石墨烯中的方块电阻
为了正确评估CVD石墨烯，我们必须首先了解用于测量其导电性的指标。350 Ω/平方的值并非任意数字；它反映了该材料作为二维薄膜的基本特性。
什么是方块电阻（Ω/平方）？
方块电阻是衡量薄膜（包括石墨烯等单层材料）电阻率的标准度量。与体电阻（以Ω·m为单位）不同，它以欧姆每平方（Ω/平方）表示。
该单位通过对薄膜的任何方形区域的电阻进行归一化来简化计算，而与其实际尺寸无关。它有效地测量了在均匀厚度下的材料电阻。
CVD数值的意义
对于一种同时具有90%以上透明度的材料来说，350 Ω/平方的方块电阻是非常有竞争力的。虽然它的导电性不如不透明的金属，但对于一种既是透明导体，又具有原子级厚度、柔韧性和强度的材料来说，这是一个出色的数值。
这种性能使CVD石墨烯成为传统材料（如氧化铟锡（ITO））的领先的下一代替代品，而ITO更易碎且更昂贵。
CVD工艺如何实现这种质量
化学气相沉积（CVD）是一种在基底（通常是铜箔）上生长大面积、连续的单层石墨烯的方法。
该工艺旨在在大面积上形成纯净且均匀的薄膜。这种均匀性对于确保整个表面的电学性能一致性至关重要，可以防止出现“热点”或高电阻区域。
关键联系：电阻与透明度
CVD石墨烯引起如此大关注的主要原因是它能够解决材料科学中的一个基本权衡问题：导电性与透明度。
固有的冲突
对于大多数材料来说，提高导电性意味着降低光学透明度。当你增加更多的导电材料（例如，使金属薄膜更厚）时，它不可避免地会阻挡更多的光线。
为什么石墨烯是一个例外
作为一种真正的二维材料，单层石墨烯形成了一个连续的导电网络，同时几乎是看不见的，仅吸收约2.3%的可见光。
CVD薄膜所展示的90%透明度的能力意味着石墨烯层及其基底允许绝大多数光线通过，同时仍然为电流提供了有效的路径。
目标：透明导电薄膜
这种独特的性能组合使CVD石墨烯成为透明导电薄膜（TCFs）的理想选择。这些是触摸屏、OLED显示器、柔性电子设备和太阳能电池等设备中的基本组件，在这些设备中，您需要在不阻挡光线的情况下在表面上传输电能。
理解权衡和现实情况
尽管规格令人印象深刻，但了解影响CVD石墨烯最终性能的实际限制和生产现实也很重要。
缺陷的影响
CVD的目标是生产出“完美”的单层，但现实中的薄膜含有缺陷。晶界（不同石墨烯晶畴相遇的地方）、皱纹以及转移过程中引入的杂质都可能使方块电阻高于理论最小值。
350 Ω/平方的数值代表高质量、大面积薄膜的实际值，而不是无瑕的理论样本。
可扩展性与完美性
CVD工艺非常有价值，因为它具有可扩展性，卷对卷（R2R）制造使其能够实现具有成本效益的工业规模生产。
然而，高吞吐量的生产有时会引入比较慢的实验室规模工艺更多的缺陷。生产的成本和速度与薄膜的最终电学性能之间通常存在权衡。
平衡多种性能
CVD是一种多功能的涂层技术，可以提高耐磨性、热稳定性和导电性等性能。然而，对于单原子层石墨烯来说，其主要优势在于其独特的电学和光学特性，而不是与较厚涂层相比的机械耐久性。
为您的应用做出正确的选择
CVD石墨烯是否是正确的材料完全取决于您的主要工程目标。
- 如果您的主要关注点是绝对最低电阻： 您可能需要考虑不透明金属薄膜或透明金属网格，但您将牺牲显著的光学透明度或均匀性。
- 如果您的主要关注点是最大的透明度和柔韧性： CVD石墨烯是一个领先的选择，因为其电阻对于电容式触摸传感器和柔性显示器等应用来说绰绰有余。
- 如果您的主要关注点是可扩展生产透明导体： CVD工艺的卷对卷潜力使其成为下一代电子产品中具有成本效益且高度可制造的选择。
最终，CVD石墨烯的实用性由其良好的导电性、出色的透明度和制造可扩展性的独特而强大的组合来定义。
摘要表：
| 属性 | CVD石墨烯的典型值 | 关键意义 |
|---|---|---|
| 方块电阻 | ~350 Ω/平方 | 测量薄膜的导电性。 |
| 光学透明度 | ~90% | 透射的可见光百分比。 |
| 主要优势 | 出色的导电性-透明度平衡 | 在柔性应用中优于易碎的材料（如ITO）。 |
准备好将高性能CVD石墨烯集成到您的下一代设备中了吗？
KINTEK专注于为材料科学和电子研发提供先进的实验室设备和耗材。无论您是开发透明电极、柔性显示器还是太阳能电池，我们的解决方案都能支持高质量材料的精确和可扩展生产。
立即联系我们的专家，讨论我们如何利用可靠高效的实验室技术帮助您实现特定的应用目标。

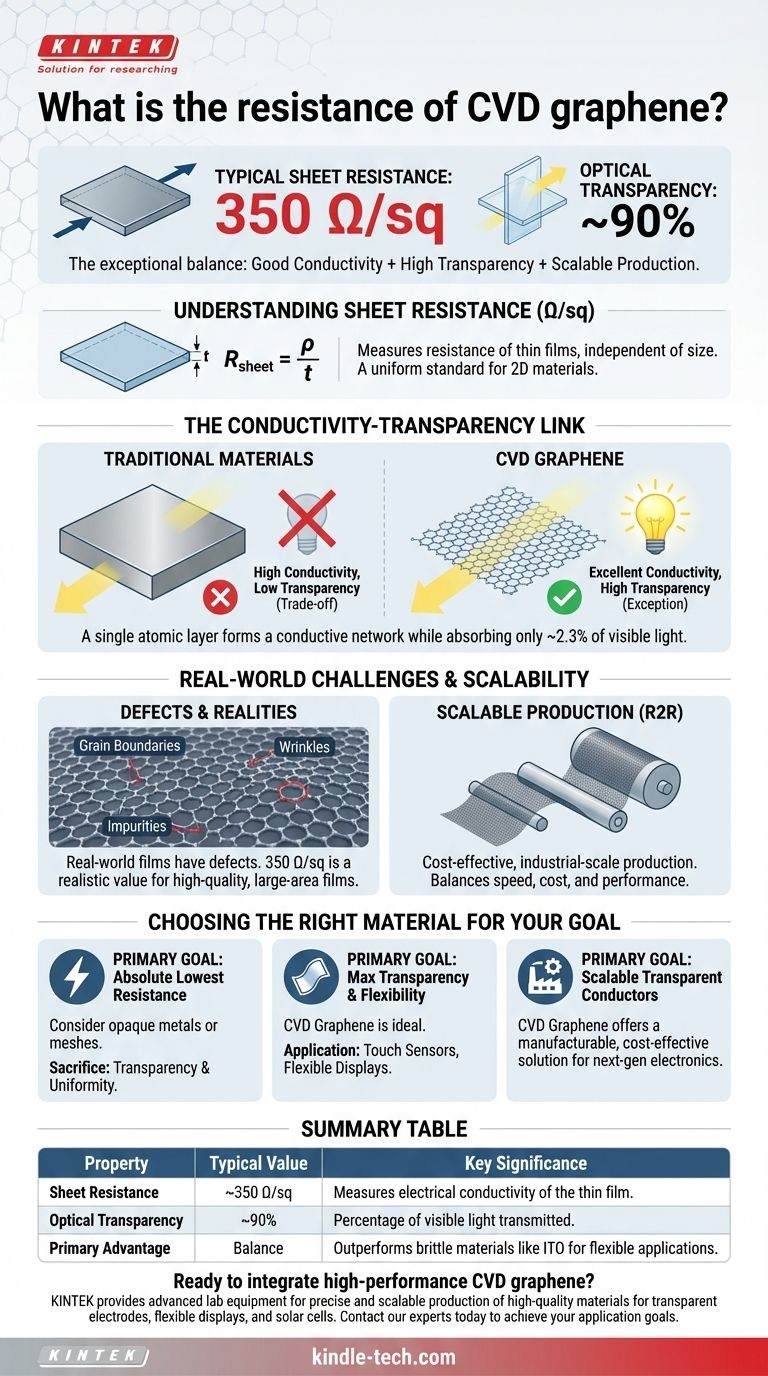

图解指南
