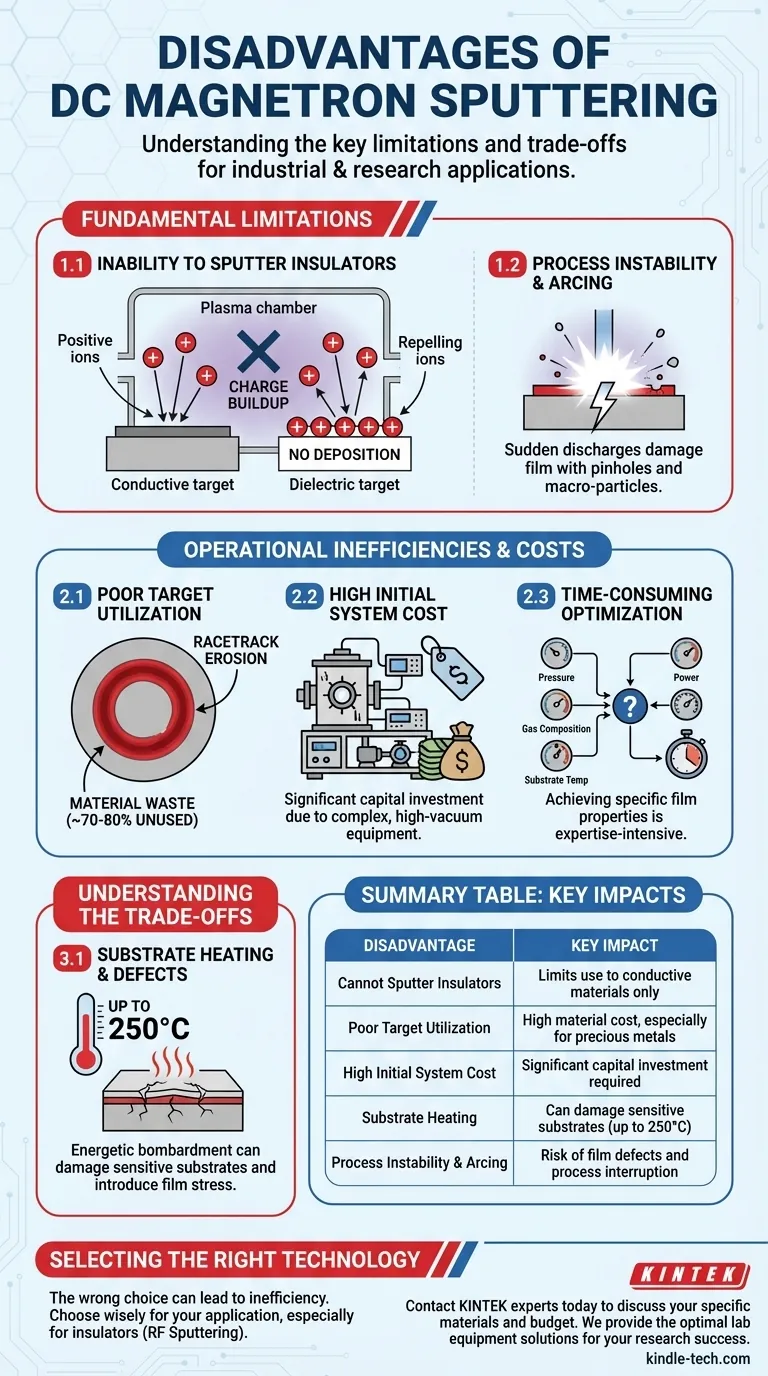

尽管直流磁控溅射是一种强大且广泛使用的技术，但它有几个关键的缺点，在为项目选择它之前，了解这些缺点至关重要。主要的限制包括它无法沉积绝缘材料、固有的工艺效率低下（如靶材利用率差）、显著的基板加热，以及设备的高昂初始成本和复杂性。
直流磁控溅射的核心限制源于其对直流电的依赖。这从根本上限制了它只能用于导电材料，并引入了必须仔细管理的运行效率低下和热挑战。
基本材料和工艺限制
直流磁控溅射最显著的缺点根植于其工作原理的物理特性。这些限制可能成为某些应用的完全障碍。
无法溅射绝缘体
最大的缺点是直流磁控溅射无法沉积绝缘体（电介质）材料。直流电压需要一个连续的导电通路才能工作。
当溅射绝缘靶材时，来自等离子体的正离子撞击靶材表面后无法被中和。这会导致靶材表面快速积累正电荷，从而有效地排斥进入的离子并熄灭等离子体，使沉积过程完全停止。
工艺不稳定和电弧放电
即使使用导电靶材，也可能发生工艺不稳定。等离子体的行为对压力、功率和靶材状况很敏感。
这有时会导致电弧放电（arcing），即靶材表面发生突然的放电。电弧放电可能会通过产生大颗粒或针孔来损坏薄膜，从而影响最终涂层的质量。
操作效率低下和成本
除了材料限制之外，直流磁控溅射在成本和效率方面也带来了一些实际挑战，影响了其在工业生产中的可行性。
靶材利用率低
用于约束等离子体的磁场会在靶材上形成一个集中的侵蚀区域，通常称为“跑道”（racetrack）。
这意味着只有这个特定环状区域的材料被溅射出来，导致昂贵的靶材有很大一部分未被使用。这种利用率低是主要的成本驱动因素，尤其是在溅射金或铂等贵金属时。
初始系统成本高
磁控溅射系统是复杂的设备。它们需要一个高真空腔室、多个气体流量控制器、一个高功率直流电源和一个复杂的磁控阴极组件。
与热蒸发等其他沉积技术相比，这种复杂性带来了很高的初始资本投资。
耗时的工艺优化
获得具有特定属性（如应力、电阻率或光学常数）的薄膜可能具有挑战性。
最终薄膜质量取决于众多控制参数，包括压力、功率、气体成分和基板温度。优化这个多变量过程可能是一项耗时且需要专业知识的任务。
了解权衡
至关重要的是，要将这些缺点视为其所提供优势的权衡。导致限制的相同物理现象也是其优势的原因。
基板加热和薄膜缺陷
溅射原子和等离子体离子对基板的轰击是形成致密、附着力强的薄膜的原因。
然而，这种轰击也会传递大量能量，导致基板加热，温度可高达 250°C。这可能会损坏敏感的基板，也可能在生长的薄膜中引入结构缺陷或应力。
沉积速率：一个视角问题
与简单的二极管溅射相比，磁控溅射为导电材料提供了更高的沉积速率，使其适用于工业生产。
然而，说它沉积速率“慢”通常是与其他技术（如蒸发）进行比较时得出的，或者考虑到介电材料的速率实际上为零时。
为您的应用做出正确的选择
选择正确的沉积方法需要将技术的能力和限制与您的项目目标相匹配。
- 如果您的主要重点是沉积具有高密度和附着力的导电薄膜（金属、合金、TCO）：直流磁控溅射是一个绝佳的选择，但您必须计划好靶材利用率低带来的成本，并管理潜在的基板加热问题。
- 如果您的主要重点是沉积绝缘体或电介质薄膜（如 SiO₂、Al₂O₃ 或氮化物）：直流磁控溅射是错误的工具。您必须使用射频（RF）溅射等技术，该技术可以克服电荷积聚问题。
- 如果您的主要重点是预算有限或使用热敏基板的研发：高昂的设备成本和固有的基板加热可能会使热蒸发等其他技术成为更实用的起点。
了解这些限制是选择适合您特定应用的正确沉积技术的第一步。
摘要表：
| 缺点 | 关键影响 |
|---|---|
| 无法溅射绝缘体 | 使用仅限于导电材料 |
| 靶材利用率低 | 材料成本高，尤其是贵金属 |
| 初始系统成本高 | 需要大量的资本投资 |
| 基板加热 | 可能损坏敏感基板（高达 250°C） |
| 工艺不稳定和电弧放电 | 存在薄膜缺陷和工艺中断的风险 |
