纳米技术中的电化学沉积是什么？一种构建纳米结构的低成本方法

在纳米技术中，电化学沉积是一种强大的“自下而上”制造方法，它利用受控电流从化学溶液中逐原子构建纳米结构。与去除材料的技术不同，该工艺将纳米线、薄膜和纳米管等材料精确地直接组装到导电表面上。

电化学沉积的核心是一种多功能且低成本的工具，用于生长复杂的纳米结构。它对形状和成分提供了卓越的控制，但需要仔细管理溶液化学和电学参数以实现高纯度和均匀性。

电化学沉积的基本原理

电化学沉积（ECD），也称为电镀或电沉积，将电能转化为化学变化，有效地从液体前体中“生长”出固体材料。它是材料科学中的一个基础过程，经过高精度调整后用于纳米尺度。

基本设置

该过程在一种称为电解质的溶液中通过几个关键组件进行操作。该溶液含有溶解的金属盐，它们提供将形成最终结构的带正电离子（阳离子）。

浸入该电解质中的至少有两个电极：工作电极（您想要镀膜的基底）和对电极，它完成电路。

过程进行中

当施加电压时，电解质中带正电的金属离子被吸引到带负电的工作电极。在该基底表面，离子在称为还原的化学反应中获得电子。

这种还原将溶解的离子转化为固态、中性的金属原子。然后这些原子沉积到基底表面，逐个原子层地构建所需的薄膜或纳米结构。

从原子到纳米结构

ECD在纳米技术中的强大之处在于它提供的精确控制。通过仔细调整施加的电压、电流密度、电解质成分和沉积时间，研究人员可以决定最终结构的特性。

这使得创建高度有序的结构成为可能，例如垂直排列的纳米线、多孔纳米泡沫或具有特定晶粒尺寸的超薄膜，所有这些都通过管理电学和化学环境来实现。

为什么ECD是纳米技术中的关键工具

虽然存在磁控溅射等其他方法，但ECD由于其在特定应用中的独特优势，在纳米技术人员的工具包中占有独特的地位。

无与伦比的多功能性

ECD不限于简单的金属。该技术可用于沉积各种材料，包括金属合金、半导体、导电聚合物和复合材料，只需改变电解质溶液的成分即可。

成本效益和简易性

ECD的一个主要优点是它在室温或接近室温和大气压下运行。它不需要昂贵的高真空室或高温设备，使其成为研究和工业规模生产中更易于获取且成本效益高的方法。

构建复杂、高深宽比的结构

ECD擅长创建复杂的三维和高深宽比纳米结构。它可以均匀地涂覆复杂的形状，并生长诸如致密纳米线阵列之类的结构，这些结构通过溅射等视线方法极难生产。

了解权衡和挑战

没有一种技术是完美的适用于所有应用。为了有效使用ECD，了解其局限性至关重要，尤其是在与物理气相沉积（PVD）方法（如溅射）进行比较时。

纯度问题

由于沉积发生在液体溶液中，因此从电解质中将杂质掺入生长中的纳米结构中的风险更高。要达到真空基PVD方法可能实现的超高纯度，需要极其清洁的化学品和仔细的工艺控制。

均匀性挑战

在大型或复杂形状的基底上实现完美均匀的涂层厚度可能很困难。电流密度在边缘和角落处可能会有所不同，如果工艺未仔细设计，会导致不均匀生长。

基底限制

ECD最基本的形式要求基底是导电的。虽然绝缘材料可以通过首先施加薄的导电晶种层进行涂覆，但这会增加工艺步骤。

为您的目标做出正确选择

选择正确的制造方法完全取决于您项目的具体优先事项。

• 如果您的主要重点是经济高效地生产复杂的3D纳米结构：电化学沉积通常是更优越的选择，因为它设备成本低且能够涂覆非平面表面。
• 如果您的主要重点是在简单基底上实现尽可能高的材料纯度：磁控溅射等物理气相沉积方法可能是更好的选择。
• 如果您的主要重点是创建大量的纳米线或纳米管：电化学沉积提供了最直接和可扩展的方法之一。

了解这些基本原理使您能够为工作选择正确的工具，从而自信而精确地推进您的项目。

总结表：

方面	描述
过程	一种“自下而上”的方法，利用电流从溶液中沉积材料。
关键材料	金属、合金、半导体、导电聚合物、复合材料。
主要优点	成本效益高、多功能、非常适合3D/高深宽比结构。
主要考虑事项	需要导电基底；纯度和均匀性需要仔细控制。

准备好推进您的纳米制造研究了吗？

电化学沉积是创建纳米线和薄膜等复杂纳米结构的强大工具。在KINTEK，我们专注于提供您掌握这项技术并获得精确、可靠结果所需的高纯度实验室设备和耗材。

立即联系我们的专家，讨论我们的解决方案如何支持您的具体实验室目标并简化您的研发流程。

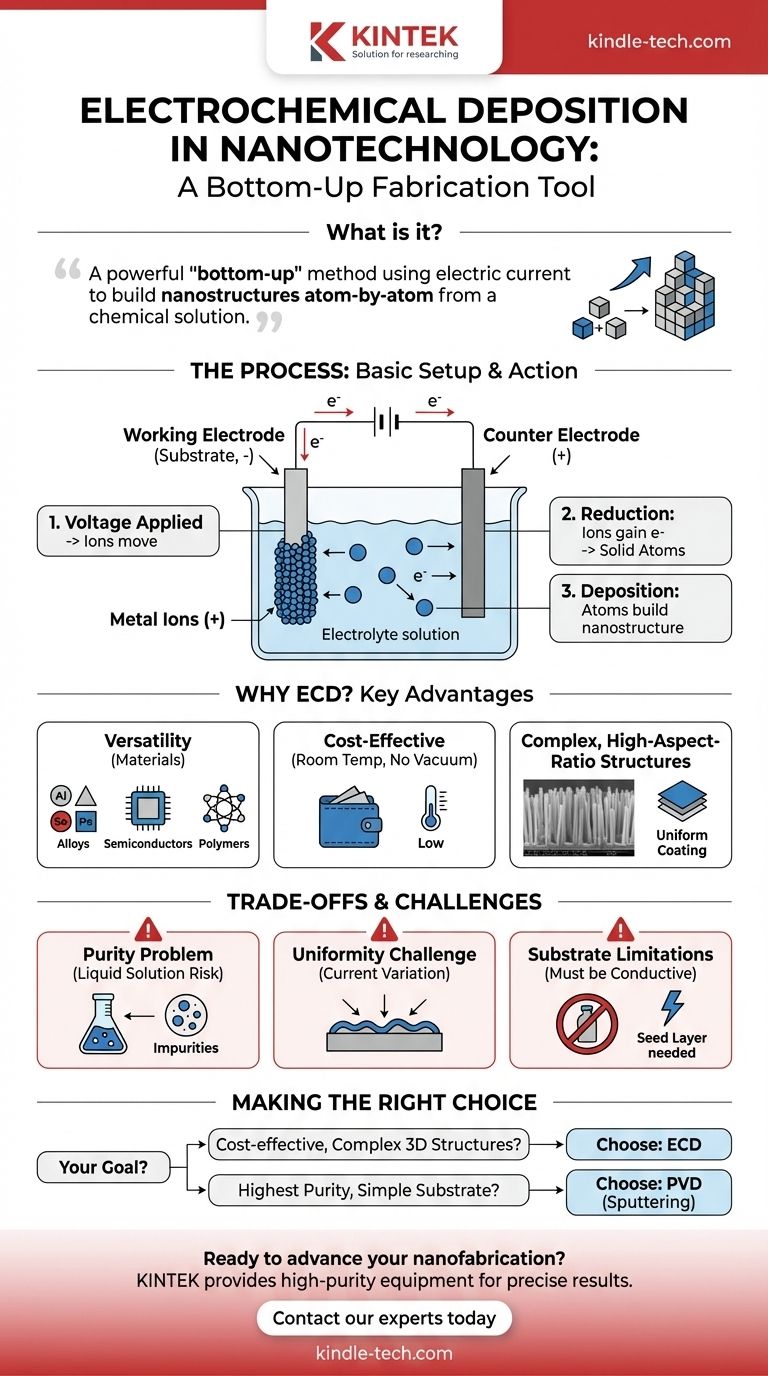

图解指南
