什么是等离子磁控溅射？高性能薄膜沉积指南

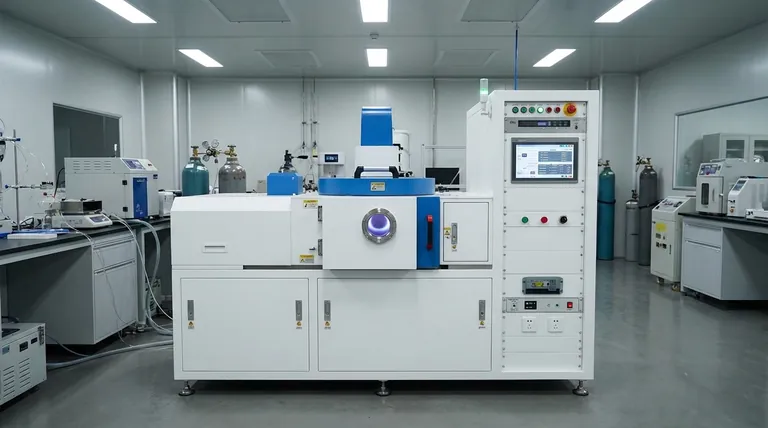

等离子磁控溅射的核心是一种复杂的涂层技术，用于在表面沉积极薄且均匀的材料薄膜。它是一种物理气相沉积（PVD）工艺，在高度真空中运行，利用磁约束等离子体轰击源材料。这种轰击将原子从源中喷射出来，然后这些原子移动并凝结在基底上，形成所需的涂层。

磁控溅射的决定性特征是其对磁场的战略性利用。虽然基本过程涉及使用等离子体将原子从靶材上撞击下来，但磁控管的磁场会捕获电子，产生高密度且高效的等离子体，从而在较低压力下实现更快、更受控的沉积。

核心机制：受控原子碰撞

要理解磁控溅射，最好将其分解为在真空室内发生的一系列受控物理事件。

步骤1：创建环境

整个过程必须在高真空室中进行。这可以去除可能干扰涂层过程的空气和其他污染物。然后，以非常低的压力引入惰性气体，最常见的是氩气。

步骤2：点燃等离子体

在腔室两端施加高电压，在两个电极之间产生强大的电场：阳极和阴极。阴极也是靶材，由您希望沉积的材料制成。这个电场使氩气带电，从氩原子中剥离电子，产生发光的电离气体，称为等离子体——正氩离子和自由电子的混合物。

步骤3：溅射事件

带正电的氩离子被电场加速并撞击带负电的靶材。这种高能轰击将原子从靶材表面物理性地撞击下来。这种原子的喷射就是溅射过程。

步骤4：薄膜沉积

从靶材喷射出的原子穿过真空室并落在基底（被涂覆的物体）上。随着这些原子的积累，它们逐层凝结并堆积，形成致密、均匀且高度附着的薄膜。

“磁控管”优势：磁场为何至关重要

如果没有磁场，上述过程将是简单的“二极管溅射”，效率低下且速度慢。磁控管（靶材后面磁体的特定排列）的加入彻底改变了这一过程。

增强等离子体密度

关键在于磁场对等离子体中自由电子的影响。磁体将这些轻电子捕获在靶材正前方的一个螺旋路径中。通过限制它们，电子与中性氩原子碰撞并使其电离的概率大大增加。

提高效率和速度

这种增加的电离在靶材附近产生了更致密、更强的等离子体。更致密的等离子体意味着有更多的氩离子可用于轰击靶材，这显著提高了溅射速率并加速了整个涂层过程。

实现更低压力

由于磁场使电离过程如此高效，磁控溅射可以在更低的燃气压力下运行。更低的压力意味着在溅射原子到达基底的路径中气体原子更少，从而产生更清洁、纯度更高的薄膜。

理解权衡

像任何先进工艺一样，磁控溅射具有独特的优点和固有的局限性，使其适用于特定应用。

优点：无与伦比的材料通用性

该过程纯粹是物理的，而非热的。这意味着您可以溅射几乎任何材料——包括金属、合金和陶瓷——而无需熔化或蒸发它。这对于沉积具有极高熔点的材料来说是一个主要优势。

优点：卓越的薄膜质量

磁控溅射生产的薄膜极其致密、均匀，并与基底具有出色的附着力。这使得涂层具有高度耐用性和高性能。

局限性：视线沉积

溅射原子从靶材到基底沿直线传播。这使得均匀涂覆具有隐藏表面或深槽的复杂三维形状变得具有挑战性。

局限性：系统复杂性

所需的设备——高真空室、高压电源、精确控制的气体入口和强大的磁阵列——复杂且昂贵。该过程需要大量的专业知识才能正确操作。

如何将其应用于您的项目

决定磁控溅射是否是正确选择完全取决于您的具体材料和性能要求。

• 如果您的主要关注点是高性能光学或电子涂层：该方法能够创建极其纯净、致密和均匀的薄膜，非常适合抗反射镜片、半导体或传感器等应用。
• 如果您的主要关注点是耐用且功能性的表面涂层：对于为工具或部件增加耐磨性、防腐蚀保护或特定的导电性能，此工艺提供卓越的附着力和耐用性。
• 如果您的主要关注点是涂覆热敏基底：由于该过程不需要熔化源材料，因此非常适合将高熔点材料沉积到塑料等无法承受高温的基底上。

最终，理解等离子体物理和磁控制的相互作用是利用磁控溅射进行先进材料工程的关键。

总结表：

方面	关键细节
工艺类型	物理气相沉积 (PVD)
核心机制	磁场捕获电子以产生致密的等离子体，将靶材原子溅射到基底上。
主要用途	沉积金属、合金和陶瓷的薄、均匀且高度附着的薄膜。
主要优势	高薄膜质量、材料通用性以及在较低压力下高效沉积。
主要局限性	视线沉积可能使复杂3D形状的涂覆具有挑战性。
