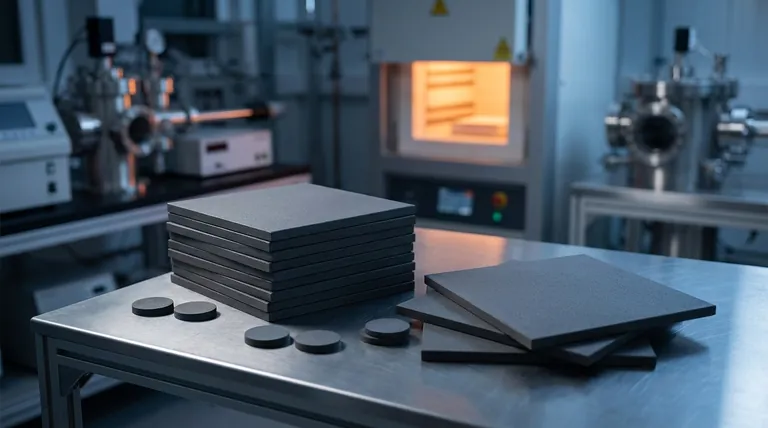

无压烧结碳化硅（SiC）是一种高性能陶瓷材料，是在惰性气体或真空环境下，通过常压高温（1950-2100°C）烧结高纯度超细碳化硅粉末，并尽量减少烧结助剂而制成的。这种工艺产生的材料密度高、微观结构均匀，并具有优异的机械、热和化学特性。它广泛应用于工业领域，如耐磨、耐腐蚀部件、密封件和轴承，以及半导体、核能和航空航天等高科技领域。它的优点包括生产成本低、能够生产复杂形状的产品以及适合大规模生产。
要点说明：
-
定义和制造工艺
- 无压烧结碳化硅是一种由高纯度超细碳化硅粉末制成的陶瓷材料。
- 烧结过程中会添加少量烧结助剂。
- 烧结在高温（1950-2100°C）、惰性气体或真空气氛、大气压力下进行。
- 该工艺无需外部压力，因此成本效益高，适合大规模生产。
-
主要特性
- 高密度和均匀的微观结构:确保性能稳定可靠。
- 机械强度:在高达 1400°C 的温度下仍能保持高强度，即使在 1600°C 的温度下也不会降低强度。
- 耐磨性和耐腐蚀性:适用于恶劣的工业环境。
- 热性能:高导热性和低热膨胀系数使其具有抗热震性。
- 化学惰性:耐化学腐蚀，适用于腐蚀性环境。
-
无压烧结的优势
- 成本效益高:无需高压设备，降低了生产成本。
- 形状和尺寸灵活:可无限制地生产复杂形状和大型部件。
- 批量生产的可行性:简单高效，适合大规模生产。
-
应用领域
- 工业用途:密封环、滑动轴承和机械耐磨部件。
- 高科技领域:半导体、核能、国防和航空航天，因为它具有优异的热性能和机械性能。
- 高温应用:窑具、热交换器和燃烧喷嘴，因为它具有抗热震性和高温稳定性。
-
与其他类型碳化硅的比较
- 再结晶碳化硅:具有较高的孔隙率和导热性，但密度和机械强度不如无压烧结碳化硅。
- 含非氧化物添加剂的烧结碳化硅:具有高密度和高强度，但可能涉及更复杂的加工工艺。
- 无压烧结碳化硅在成本、性能和易生产性之间取得了平衡。
-
材料多样性
- 兼具陶瓷的硬度和相对较高的导电性，适合特殊应用。
- 可采用压制或挤压等传统陶瓷成型工艺制造，然后进行烧结。
-
未来前景
- 由于其优异的性能，高科技行业的需求不断增加。
- 烧结工艺有可能进一步优化，以提高性能和降低成本。
- 在可再生能源、先进制造和太空探索领域的应用不断扩大。
总之，无压烧结碳化硅是一种用途广泛的高性能陶瓷材料，在工业和高科技领域有着广泛的应用。它具有独特的性能、成本效益和制造灵活性，是苛刻环境和先进技术的首选。
汇总表：
| 方面 | 详细信息 |
|---|---|
| 制造工艺 | 在 1950-2100°C 的惰性气体或真空条件下烧结的高纯度碳化硅粉末。 |
| 主要特性 | 密度高、耐磨、抗热震、化学惰性。 |
| 优点 | 成本效益高、形状灵活、可批量生产。 |
| 应用领域 | 工业密封件、轴承、半导体、航空航天和高温用途。 |
| 与其他产品的比较 | 与其他碳化硅类型相比，更能兼顾成本、性能和易生产性。 |
