什么是溅射镀膜?- 4 大优势解析

溅射涂层是一种用于在基底上沉积薄而均匀的金属层的工艺。

该工艺主要用于改善材料的导电性,提高其在各种应用中的性能。

其中一些应用包括扫描电子显微镜(SEM)和半导体制造。

该工艺涉及用离子轰击目标材料,离子通常来自氩气等气体。

这种轰击会将目标材料中的原子喷射出来并沉积到基底表面。

溅射镀膜概述

什么是溅射镀膜?- 4 大优势解析

溅射镀膜是一种用离子轰击金属靶的技术。

这种轰击会导致金属原子喷出,然后沉积到基底上。

这种方法对于增强不导电或导电性差的材料的导电性至关重要。

它在扫描电子显微镜和其他高科技应用中尤为重要。

详细说明

溅射镀膜的机理

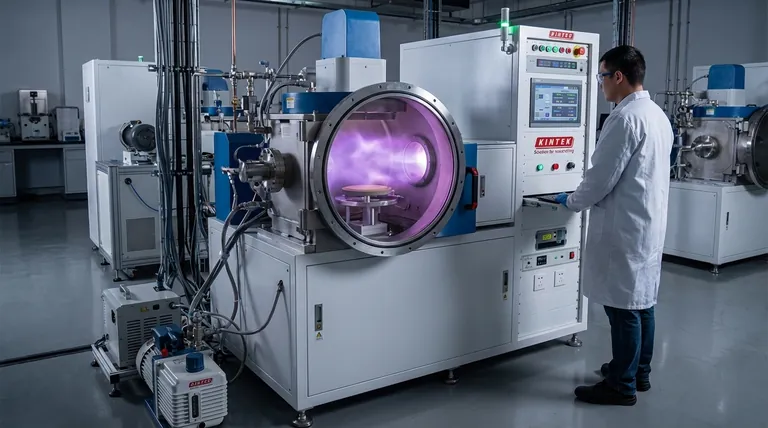

溅射镀膜工艺始于辉光放电装置,在该装置中使用阴极(包含目标材料)和阳极。

在这些电极之间引入气体(通常是氩气)并使其电离。

电离后的气体离子在电场的作用下加速冲向阴极。

当这些离子撞击阴极时,它们会将能量转移到目标材料上。

由于动量传递,这种能量转移导致靶材料中的原子被喷射或 "溅射 "出来。

这些喷出的原子向各个方向运动,最终沉积到附近的基底上。

这就形成了一层均匀的薄层。

应用和优点

在扫描电子显微镜中,溅射涂层用于在样品上沉积金或铂等金属薄层。

这种涂层可防止静电场对样品充电。

它还能增强二次电子的发射,提高图像质量和信噪比。

除 SEM 外,溅射镀膜在微电子、太阳能电池板和航空航天等行业也非常重要。

它用于沉积薄膜,以提高材料的性能和耐用性。

溅射过程中产生的稳定等离子体可确保涂层的一致性和耐久性。

这对于要求性能精确可靠的应用来说至关重要。

技术与发展

最初,溅射镀膜使用简单的直流二极管溅射。

这种方法有其局限性,例如沉积率低,无法在低压下工作或使用绝缘材料。

随着时间的推移,人们开发出了磁控溅射、三极溅射和射频溅射等更复杂的技术。

这些方法提高了溅射过程的效率和控制。

它们可以实现更高的沉积率,并能在更广泛的材料和条件下工作。
