什么是化学气相沉积生长过程?从原子层面构建卓越薄膜


从核心来看,化学气相沉积 (CVD) 是一种用于制造高性能固体薄膜和涂层的工艺。 它通过将反应性前体气体引入腔室,气体在加热表面(基底)上分解并反应,从而一次一个原子层地构建所需的材料。

CVD 的基本原理不仅仅是涂覆表面,而是直接从气体中在其上构建新的固体材料。这是一种高度受控的化学组装过程,可以制造出具有卓越纯度和特定性能的材料,而这些特性通过其他方式很难实现。

核心原理:从气体中构建固体

要理解 CVD 过程,最好将其想象成一个高度受控且无菌的环境,其中单个原子被组装成结构化的层。

环境:反应腔室

整个过程在密封的反应腔室中进行。该腔室通常处于真空状态,以去除任何可能干扰化学反应并损害最终薄膜纯度的有害污染物。

成分:前体气体

新材料的构建块以前体气体的形式引入腔室。这些是挥发性化合物,包含最终薄膜所需的元素。例如,要制造硅薄膜,可能会使用硅烷 (SiH₄) 等前体气体。

催化剂:激活反应

分解前体气体并启动化学反应需要能量。最常见的是,这种能量是高温,基底被加热到数百甚至数千摄氏度。

什么是化学气相沉积生长过程?从原子层面构建卓越薄膜

沉积的逐步分解

虽然具体细节各不相同,但沉积过程在微观层面遵循清晰的事件序列。

步骤 1:传输和吸附

前体气体被输送到腔室中,并流过目标基底。然后,单个气体分子以称为吸附的过程落在热表面并附着在上面。

步骤 2:表面反应

一旦吸附到热表面上,来自基底的能量会导致前体气体分解或与其他气体反应。这种化学反应是 CVD 过程的核心,其中所需的固体元素从前体气体中释放出来。

步骤 3:薄膜生长和成核

反应产生的固体原子开始与基底和彼此键合。它们在表面扩散以寻找稳定的生长位点,形成随着时间推移而增厚的薄而均匀的薄膜。

步骤 4:解吸和去除

反应产生的气态副产物,例如氢气,从表面释放(解吸)并从腔室中抽出,只留下纯净的固体薄膜。

了解关键变体

并非所有 CVD 工艺都相同。用于提供能量和激活反应的方法是定义该技术应用和局限性的关键区别。

热 CVD

这是 CVD 最基本的形式,完全依靠高温来启动反应。它对于制造极其纯净的晶体薄膜非常有效,但仅限于能承受高温的基底。

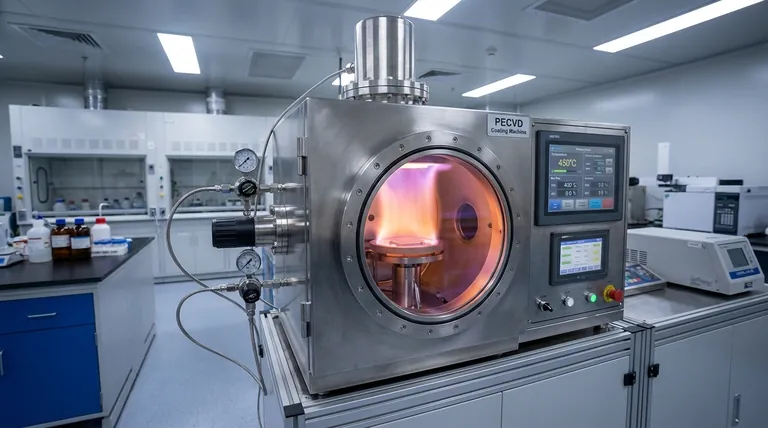

等离子体增强 CVD (PECVD)

为了在塑料或某些电子产品等对温度敏感的材料上沉积薄膜,使用 PECVD。这种方法不只依靠热量,而是使用电场在腔室中产生等离子体

这种高能等离子体在低得多的气体温度下产生高活性分子碎片,从而使沉积过程不会损坏底层基底。例如,在微波等离子体 CVD (MPCVD) 中,微波辐射产生等离子体,其中电子温度可以超过 5000 K,而气体本身仍接近 1000 K。

为什么这很重要:纯度和应用

CVD 提供的精确控制使得能够为高要求领域制造材料。它在半导体、光学涂层以及用于工业和电子用途的合成金刚石等先进材料的制造中至关重要。其生产具有成本效益、高纯度材料的能力使其成为现代技术的基石。

为您的目标做出正确选择

您选择的特定 CVD 技术完全取决于所需的材料特性和基底的局限性。

  • 如果您的主要重点是制造高纯度、晶体薄膜,并且您的基底能够承受高温: 传统热 CVD 提供无与伦比的质量和控制。
  • 如果您的主要重点是在对温度敏感的基底上沉积高质量薄膜: 等离子体增强 CVD (PECVD) 是理想选择,因为它利用等离子体能量降低所需的工艺温度。
  • 如果您的主要重点是合成特定的先进材料,如工业金刚石: 微波等离子体辅助 CVD (MPCVD) 等专业技术可提供实现卓越性能所需的精确条件。

最终,掌握化学气相沉积就是精确控制化学反应,从原子层面构建卓越材料。

总结表:

CVD 变体 主要特点 理想用途
热 CVD 高温活化 耐热基底上的高纯度、晶体薄膜
等离子体增强 CVD (PECVD) 低温等离子体活化 涂覆塑料和电子产品等对温度敏感的材料
微波等离子体 CVD (MPCVD) 精确的微波等离子体控制 合成工业金刚石等先进材料
