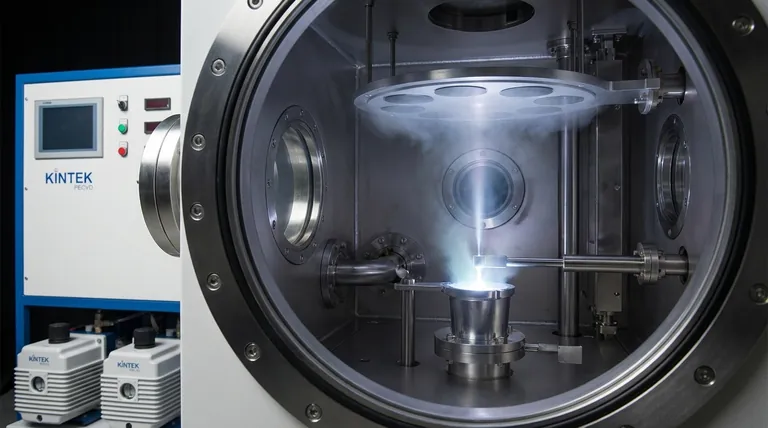

在材料科学的背景下，蒸发机制是一个利用热能将固态或液态源材料转化为气体的过程，然后气体在表面上凝结形成薄膜。最精确和广泛使用的工业方法是电子束（e-beam）蒸发。该技术利用高能电子束在真空中聚焦，加热源材料，使其汽化并在目标基板上沉积一层极其纯净的涂层。
基本机制是直接的能量转换。电子束蒸发将电子的高动能转化为强烈的、局部的热量。这种热量迫使源材料在真空中汽化，使产生的气体能够传输并在较冷的表面上凝结成固态的超纯薄膜。
核心原理：真空中的能量
整个过程取决于在高度受控的环境中精确控制能量的传递。每一步对于实现预期结果都至关重要。
步骤 1：产生电子束
通常在五到一万伏特（kV）之间的电流通过钨丝。这会将灯丝加热到极高的温度，使其通过称为热电子发射的过程释放电子。
然后，这些电子被加速并聚焦成一束狭窄的高能光束。
步骤 2：撞击与能量转换
高能电子束被导向源材料，源材料放置在水冷铜坩埚中。这种冷却至关重要，因为它确保只有目标材料被加热，防止容器本身熔化或污染过程。
撞击时，电子的动能会瞬间转化为热能，产生强烈的局部热量，使源材料熔化并蒸发成蒸汽相。
步骤 3：真空的重要性
整个过程发生在高真空室内。真空至关重要，原因有二：它防止了热钨丝氧化，并排除了可能与蒸发材料发生反应的其他气体分子。
这确保了蒸汽能够不受阻碍地传输到基板上，从而形成具有极高纯度的薄膜。
从蒸汽到固体薄膜：沉积过程
一旦材料转化为气体，最后一步就是精确控制其凝结成固体薄膜。
薄膜如何形成
汽化的颗粒以直线从源头向战略性放置在坩埚上方的基板移动。
由于基板比蒸汽冷得多，颗粒在接触时会凝结，重新转变为固态并形成一层均匀的薄膜。
实现精确的厚度和纯度
所得薄膜的厚度（通常在5到250纳米之间）是通过控制电子束的功率和沉积时间来控制的。
此过程会改变基板的表面特性（如其光学或电气特性），而不会影响其基本的尺寸精度。
了解权衡
尽管电子束蒸发功能强大，但它并非万能的解决方案。了解其优势和局限性是有效利用它的关键。
优势：高纯度和控制力
高真空和局部加热的结合使该方法非常适合生产污染极少的薄膜。它在沉积速率和薄膜厚度控制方面表现出色。
优势：高熔点材料
电子束产生的强烈热量使其成为少数能够蒸发具有非常高熔点的材料（如陶瓷和难熔金属）的方法之一。
局限性：视线沉积
由于蒸汽是直线传播的，因此很难均匀地涂覆复杂的三维形状。不在光源“视线”直接范围内的区域将接收到很少或没有涂层。
变化：多源蒸发
为了制造合金或复合薄膜，系统可以配备多个电子束源。通过独立控制每个源的蒸发速率，工程师可以沉积具有高度定制成分的薄膜。
为您的目标做出正确的选择
选择正确的沉积方法完全取决于您最终产品的所需特性。
- 如果您的主要重点是制造高纯度的单材料光学或电气涂层： 电子束蒸发是理想的选择，因为它具有精确的控制和最小的污染。
- 如果您的主要重点是均匀涂覆复杂 3D 形状或深槽： 您应该考虑溅射或原子层沉积等替代方法，这些方法在非平面表面上具有更好的覆盖范围。
- 如果您的主要重点是开发新型合金或复合薄膜： 多源电子束蒸发系统提供了同时共沉积不同材料所需的灵活性。
最终，了解这种机制能让您选择最有效的沉积技术，以实现您的特定材料和应用目标。
摘要表：
| 关键方面 | 详细信息 |
|---|---|
| 核心原理 | 高能电子束在真空中加热材料，使其汽化并在基板上凝结。 |
| 典型薄膜厚度 | 5 - 250 纳米 |
| 主要优势 | 高纯度，非常适用于陶瓷和难熔金属等高熔点材料。 |
| 主要局限性 | 视线沉积；对复杂 3D 形状效果不佳。 |
| 理想用途 | 高纯度光学/电气涂层，单材料薄膜。 |
