半导体中的薄膜技术是什么？在原子层面构建现代电子产品

本质上，半导体中的薄膜技术是将极薄的材料层（通常只有几个原子厚）沉积并图案化到基底材料或衬底上的过程。这些层不仅仅是涂层；它们是构成现代计算机芯片或电子设备的复杂电路、晶体管和其他组件的基本构建块。

薄膜技术的核心目的不仅仅是使设备更小。它是在近原子水平上精确地设计材料的电学、光学和物理特性，从而实现所有现代电子产品所需的复杂功能。

薄膜在微芯片中的作用

从核心来看，半导体器件是精心构建的不同材料的“三明治”。薄膜技术是用于以令人难以置信的精度创建该“三明治”的每一层的技术集合。

三个关键层

每个集成电路都由三种基本类型的薄膜构成：绝缘体，阻止电流流动；导体，允许电流自由流动；以及半导体，可以被控制以阻止或允许电流流动。这些层共同构成了单个芯片上的数百万或数十亿个晶体管。

沉积过程

这些薄膜是使用诸如物理气相沉积 (PVD) 或化学气相沉积 (CVD) 等工艺创建的。这些技术将源材料以分子对分子的方式沉积到硅晶圆（衬底）上，以构建具有特定工程特性的新层。

为什么精度至关重要

随着器件的缩小，这些薄膜的厚度也随之缩小。现代晶体管栅极绝缘体可以薄至不足 50 个原子。在这个尺度上，即使是一个杂散原子或厚度的微小变化都可能扰乱电气性能、降低效率或导致整个器件失效。

薄膜创新驱动的应用

虽然薄膜技术是计算机芯片的基础，但它也是推动大量其他先进产品的力量。在薄层中控制材料特性的能力为各行各业开辟了新的可能性。

为现代显示器和光学器件提供动力

OLED 和 LED 屏幕的鲜艳色彩是由设计用于发光的薄膜产生的。像氧化铟锡 (ITO) 这样的透明导电薄膜对于触摸屏和 LCD 至关重要，它们允许电流通过，同时对人眼不可见。

赋能下一代能源

薄膜太阳能电池比传统硅电池板更轻、更灵活，可以集成到窗户或曲面中。同样，薄膜电池提供更高的效率、更快的充电速度和更小的占地面积，彻底改变了从医疗植入物到电网规模储能的一切。

增强硬件和传感器

这项技术甚至延伸到日常硬件。现代水龙头上的耐用彩色饰面通常是 PVD 薄膜。每部智能手机和数码相机中的 CMOS 传感器都依赖于堆叠的薄膜将光线转换为形成图像的电信号。

了解挑战和权衡

薄膜技术的能力是卓越的，但它们也伴随着重大的工程挑战。在纳米尺度上实现完美是一场持续的战斗。

对纯度和均匀性的要求

在整个 12 英寸硅晶圆上创建完全均匀且无污染的薄膜是极其困难的。任何杂质或不均匀性都可能成为“致命缺陷”，从而毁坏芯片。这需要超净的制造环境和高度受控的沉积系统。

应力和附着力问题

沉积新材料层会产生机械应力，就像拉伸橡皮筋一样。如果应力过高或薄膜未能正确附着在其下方的层上，它可能会开裂或剥落，从而破坏器件的复杂结构。

成本、速度和质量的平衡

最高质量的沉积方法通常最慢且最昂贵。制造商必须不断地在对完美薄膜的需求与大规模生产的经济现实之间取得平衡，在器件性能、制造速度和总成本之间进行权衡。

如何将其应用于您的项目

了解薄膜技术有助于您做出更好的决策，无论您是设计产品、管理制造过程还是投资新技术。

• 如果您的主要关注点是器件性能和可靠性：您必须优先选择能够提供最高纯度、均匀性和薄膜附着力的工艺，即使这会增加成本。
• 如果您的主要关注点是制造效率和成本：您的目标是找到沉积速度、材料成本和可接受的器件良率之间的最佳平衡。
• 如果您的主要关注点是创新和研发：您应该探索新颖的材料和沉积技术，以解锁新功能，例如柔性电子产品或透明导体中看到的功能。

最终，掌握薄膜的艺术和科学是将功能原型与改变世界的产品区分开来的关键。

总结表：

方面	关键细节
核心目的	在近原子水平上设计材料的电学、光学和物理特性。
主要层	绝缘体、导体和半导体。
关键工艺	物理气相沉积 (PVD)、化学气相沉积 (CVD)。
主要应用	微芯片、OLED/LED 显示器、薄膜太阳能电池、传感器和电池。
主要挑战	纯度、均匀性、应力/附着力以及成本/速度/质量的权衡。

准备好实现您的下一个突破了吗？

无论您是开发先进微芯片、下一代显示器还是创新能源解决方案，薄膜沉积的精度都至关重要。KINTEK 专注于高性能实验室设备和薄膜技术耗材，服务于研发和制造实验室。

我们提供您所需的可靠工具和专业知识，以实现您最苛刻项目所需的纯度、均匀性和附着力。让我们讨论我们的解决方案如何提高您的工艺效率和器件性能。

立即联系我们的专家，为您的实验室寻找完美的薄膜解决方案。

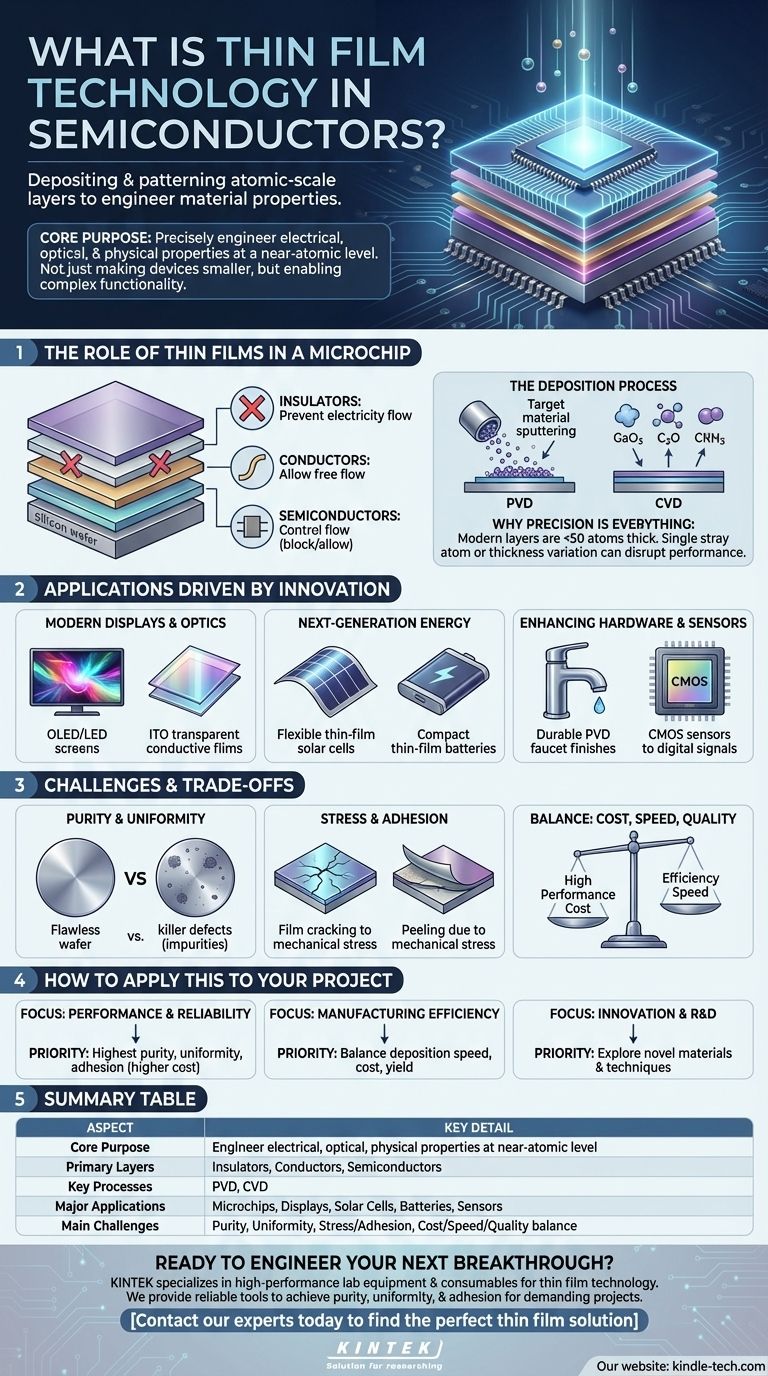

图解指南
