为什么化学气相沉积(CVD)在现代制造中非常重要?

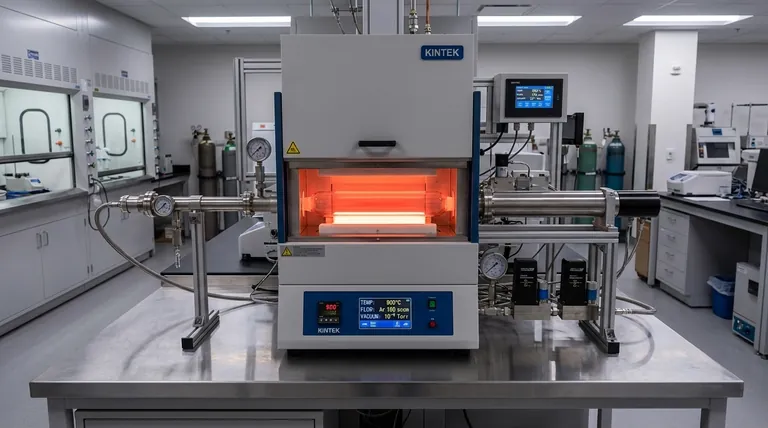

化学气相沉积(CVD)因其多功能性、精确性和生产高质量材料的能力而成为现代制造技术的基石。它在半导体工业中尤为重要,用于制造集成电路、传感器和光电设备的薄膜。CVD 的非视线沉积能力可实现复杂形状的均匀镀膜,使其成为生产纳米结构和先进材料不可或缺的技术。它能够在相对较低的温度下工作,同时具有较高的沉积速率和出色的阶跃覆盖率,这进一步增强了它在制造业中的重要性。如果没有 CVD,从电子到包装等各行各业都将难以达到同样的生产率和创新水平。

要点说明:

为什么化学气相沉积(CVD)在现代制造中非常重要?
  1. 非视线沉积:

    • 与溅射和蒸发等物理气相沉积(PVD)方法不同,CVD 不要求在源和基底之间有直接的视线。这样就能在复杂几何形状上实现均匀镀膜,使其成为复杂部件和纳米结构的理想选择。
    • 这一特性尤其适用于部件形状复杂的行业,如微机电系统(MEMS)和先进半导体器件的生产。
  2. 高纯度和高精度:

    • CVD 能够生产纯度和精度极高的材料。这在半导体行业至关重要,因为即使是微小的杂质也会严重影响设备的性能。
    • 该工艺可沉积多种材料,包括金属、陶瓷和半导体,并能精确控制厚度和成分。
  3. 材料特性的多样性:

    • 通过改变基底类型、温度和气体成分等参数,CVD 可以生产出具有多种特性的材料。这种多功能性对于需要特定电气、热或机械特性的应用至关重要。
    • 例如,CVD 可用于制造单壁碳纳米管,这种碳纳米管具有独特的电气和机械特性,在纳米技术和材料科学领域具有重要价值。
  4. 低温生长和高沉积速率:

    • 与其他沉积方法相比,化学气相沉积可在相对较低的温度下运行,这对温度敏感的基底非常有利。
    • 大气压化学气相沉积 (APCVD) 和等离子体增强化学气相沉积 (PECVD) 等技术可提供快速沉积速率,从而提高生产率并缩短制造时间。
  5. 良好的阶跃覆盖率:

    • CVD 具有出色的阶跃覆盖能力,这意味着它可以在具有不同形貌的表面上均匀地进行涂层。这一点在半导体行业尤为重要,因为半导体设备通常具有复杂的图案和特征。
    • PECVD 尤其以其出色的阶跃覆盖率而著称,是集成电路中沉积绝缘层和钝化层的首选方法。
  6. 半导体工业中的应用:

    • CVD 广泛应用于半导体工业,用于生产集成电路、传感器和光电设备。它对作为这些设备基础的薄膜的开发至关重要。
    • 在纳米级沉积高质量、均匀薄膜的能力对于电子设备的持续微型化和性能提升至关重要。
  7. 广泛的工业应用:

    • 除半导体外,CVD 还应用于多种行业,包括包装(如将铝沉积到薯片包装袋上)、先进电子产品和人工智能技术。
    • CVD 能够以精确控制的方式沉积各种材料,因此是跨领域创新的多功能工具。

总之,CVD 在制造领域的重要性源于它能够生产出高质量、精确和多功能的材料,即使在复杂的形状上也能实现均匀的覆盖。它在半导体行业及其他领域的应用凸显了其在现代制造和技术进步中的关键作用。

汇总表:

主要特征 描述
非视线沉积 对复杂形状进行均匀镀膜,是纳米结构和复杂部件的理想选择。
高纯度和高精度 生产杂质极少的材料,这对半导体器件至关重要。
材料特性的多样性 制造具有定制电气、热或机械特性的材料。
低温生长 在较低温度下运行,适用于敏感基底。
高沉积速率 APCVD 和 PECVD 等技术可提高生产率并缩短制造时间。
良好的阶跃覆盖 可在表面均匀涂覆复杂图案,对半导体器件至关重要。
半导体应用 对集成电路、传感器和光电设备中的薄膜至关重要。
广泛的工业应用 用于包装、先进电子和人工智能技术。
