氢气气氛炉：应用、安全和维护

氢气气氛炉简介

氢气气氛炉在现代工业流程中发挥着举足轻重的作用，尤其是在高端合金烧结和先进材料制造领域。这些专用炉在受控氢气环境下运行，确保精确的温度管理和化学反应。本指南深入探讨了氢气气氛炉的复杂性，涵盖其类型、组件、应用、安全措施和维护策略。了解这些方面对于寻求最佳性能和安全操作的行业至关重要。请与我们一起探索氢气气氛炉的全面世界，重点了解其重要性和操作注意事项。

氢气气氛炉的类型

氢气气氛炉是为在受控氢气环境中进行高温加工而设计的专用加热设备。这些炉子对于各种工业应用，包括需要特定化学反应或改变材料特性的材料加工和实验至关重要。氢气气氛炉的主要功能是在高纯度氢气环境中加热材料，以达到所需的热处理效果。本节将深入探讨不同类型的氢气气氛炉，重点介绍其结构、应用和主要特点。

立式氢气气氛炉

立式氢气气氛炉的特点是垂直定位，即加热室垂直放置。这种设计特别适合需要均匀加热样品的应用，如粉末煅烧或烧结。垂直配置可实现有效的热量分布，最大限度地减少热量损失，确保整个炉室温度一致。

立式氢气氛炉的主要特点包括

均匀加热： 垂直设计有利于均匀加热，这对烧结和煅烧等工艺至关重要。
空间效率高： 这种炉子占用的水平空间较小，非常适合占地面积有限的实验室和生产设施。
高温能力： 这些窑炉配备了二硅化钼或陶瓷纤维等加热元件，最高温度可达 1600°C。

氢气气氛炉

卧式氢气气氛炉

卧式氢气气氛炉具有水平方向，加热室水平放置。这种设计非常适合对长样品或材料进行连续加工，例如对长金属丝或金属棒进行热处理。水平炉以能够处理大量材料和保持高产量而著称。

卧式氢气氛炉的主要特点包括

连续加工： 适用于需要连续加工的应用，可提高生产效率。
高产量： 专为处理大量材料而设计，是工业规模操作的理想选择。
多功能加热元件： 这些窑炉配备各种类型的加热元件，如电阻丝或石墨元件，可有效达到高温。

分离式氢气气氛炉

分体式氢气气氛炉采用分体式设计，炉膛分为两半，每一半都有自己的加热元件。这种设计便于装卸材料，无需拆卸整个炉膛，提高了操作灵活性和效率。

分体式氢气氛炉的主要特点包括

易于接近： 分体式设计便于装卸材料，减少停机时间。
高温处理： 非常适合需要高温加工的应用，如退火或钎焊。
可定制的加热元件： 这些窑炉配备碳化硅 (SiC) 等各种类型的加热元件，可根据具体应用要求进行定制。

旋转式氢气气氛炉

旋转式氢气气氛炉设计用于在由加热元件加热的圆柱形炉腔内旋转材料，对材料进行连续加工。旋转运动可确保均匀加热和有效混合材料，因此适用于涉及粉末或颗粒的应用，如煅烧或焙烧。

旋转式氢气气氛炉的主要特点包括

均匀加热： 旋转运动可确保材料的均匀加热和混合，从而提高工艺的一致性。
高效加工： 适用于粉末或颗粒的高温加工，提高生产效率。
多功能加热元件： 这些窑炉配备各种类型的加热元件，如陶瓷纤维元件或碳化硅 (SiC)，可实现高温并保持运行稳定性。

氢气气氛炉的应用

氢气气氛炉广泛应用于各行各业，包括航空航天、汽车制造和电子行业。主要应用包括

烧结和退火： 专门设计用于在氢气或惰性气体环境中对材料进行烧结或退火。
高温加工： 这些窑炉能够达到 0 至 1600°C 的可调温度，是材料高温加工的理想选择。
材料质量保证： 高纯度氢气环境可确保材料不受其他气体的影响，从而在热处理过程中保持质量和稳定性。

结论

氢气气氛炉是高温材料加工过程中不可或缺的工具，可根据具体应用提供各种设计。无论是立式、卧式、分体式还是旋转式，每种类型的氢气气氛炉在加热均匀性、运行效率和材料处理能力方面都具有独特的优势。了解这些炉子的特点和应用对于选择合适的设备以满足特定的工业需求至关重要。

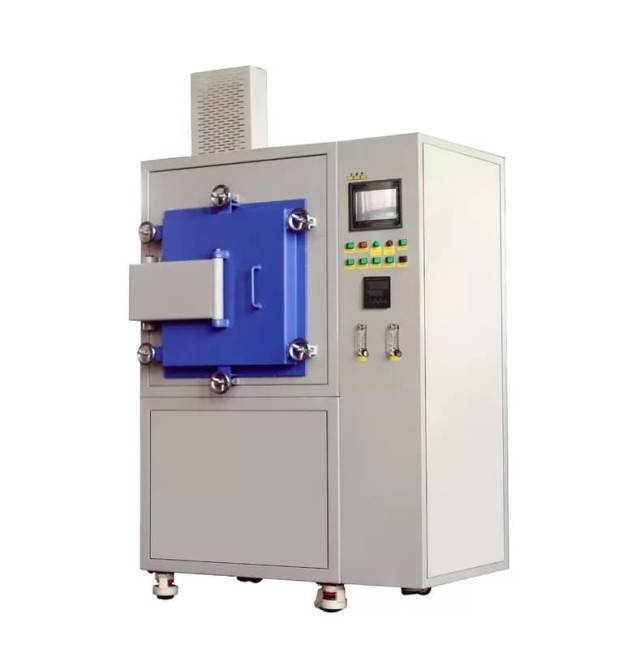

氢气气氛炉的组件和设计

氢气气氛炉是为不锈钢烧结和钎焊等工艺设计的专用设备，这些工艺需要氧气含量降低的受控环境。这些炉子配备了几个关键部件和安全功能，以确保高效安全地运行。

不锈钢内胆

氢气气氛炉的内胆通常由不锈钢制成。选择这种材料是因为它具有耐高温和耐腐蚀的特性，而这在富氢环境中是必不可少的。不锈钢结构可确保氢气气氛炉即使长期暴露在高温和活性气体环境中也能保持结构的完整性。

硅树脂 O 形圈

在氢气气氛炉中，密封是防止泄漏和确保炉膛内气氛稳定的关键。硅树脂 O 形圈用于密封炉门。这些 O 形圈可承受高温并保持弹性，即使反复使用也能确保密封。

水冷系统

为了保护硅 O 形环和其他组件，防止它们过热，需要安装水冷系统。这些系统在炉门和其他关键部位循环水，降低温度，延长密封件和其他敏感元件的使用寿命。

安全功能

由于氢气具有易燃易爆的特性，因此氢气气氛炉的安全至关重要。为降低风险，设计中集成了多种安全功能：

氢气探测器:这些装置可监测炉内的氧气含量。如果氧气含量低于安全阈值，表明可能发生氢气泄漏，探测器就会触发警报，提醒操作人员。
防爆阀:这些阀门旨在防止炉内压力升高。一旦发生爆炸，阀门将以受控方式释放压力，最大限度地降低结构损坏的风险。
燃烧器和燃烧控制器:多余的氢气通过燃烧器和燃烧控制器燃烧掉。该系统可确保泄漏的氢气得到安全燃烧，防止其在炉内积聚。
报警系统:安装有视觉和听觉警报，以提醒操作员注意任何安全问题。这些报警器与氢气探测器和其他安全系统相连，可立即通知操作人员任何潜在的危险。

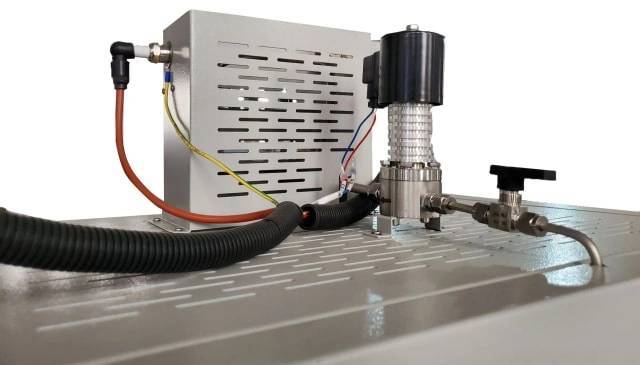

其他组件

安装在窑炉内壳中的其他组件包括用于温度监控的热电偶、用于气体控制的进气阀和出气阀以及用于监控内部压力的压力表。这些组件相互配合，可对炉内环境进行精确控制。

操作灵活

氢气气氛炉可处理各种气体，包括氢气、氩气、氮气、氧气、一氧化碳和氨气。这种灵活性可满足从不锈钢烧结到在受控气氛中进行实验等多种应用。

氢气气氛炉的优点

均匀的温度场:此类窑炉的设计可确保炉腔内温度分布均匀，这对获得一致的加工结果至关重要。
表面温度低:水冷系统有助于保持较低的表面温度，降低烫伤和火灾风险。
快速温度控制:这些窑炉可快速达到并稳定在所需温度，从而提高效率并降低能耗。
能源效率:设计中采用了节能功能，在不影响性能的前提下最大限度地降低了能耗。
清洁无污染:受控气氛可防止污染，确保加工材料清洁无杂质。

总之，氢气气氛炉是以安全、高效和精确为设计理念的精密设备。不锈钢内罐、硅 O 形圈、水冷系统和先进的安全功能的集成，确保了这些氢气气氛炉既能满足涉及氢气的工艺的苛刻要求，又能保持高度的操作安全性。

氢气气氛炉的应用

氢气气氛炉在各行各业，尤其是高端合金烧结、陶瓷/金属合成和关键部件制造领域发挥着举足轻重的作用。这些炉子利用氢气作为介质对材料进行高温加热，从而实现特定的化学反应或改变材料特性。氢气气氛炉的独特功能，如高纯度氢气环境、减少氧化、快速加热和冷却、均匀加热以及广泛的应用，使其在多个关键领域中不可或缺。

高端合金烧结

高端合金烧结是氢气氛炉的主要应用之一。这些炉子用于加工需要精确控制烧结气氛的高级合金，以获得所需的机械和化学特性。高纯度氢气环境可确保合金不受其他气体的影响，保持其完整性和稳定性。例如，在航空航天工业中，氢气气氛炉用于烧结飞机发动机和涡轮机的部件，因为这些部件的耐高温性和结构完整性至关重要。

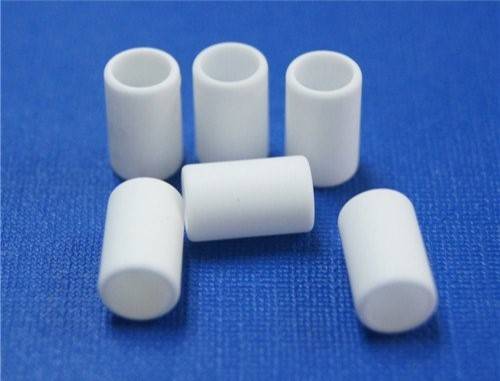

陶瓷/金属成分

氢气气氛炉还广泛用于陶瓷/金属成分的加工。这些成分通常需要还原气氛来防止氧化并达到所需的性能。炉内的氢气可有效减少材料表面的氧化反应，确保材料在高温下不会降解。这在电子元件制造中尤为重要，因为陶瓷/金属材料的纯度和性能是至关重要的。

关键任务部件制造

在汽车和国防工业等关键部件制造中，氢气氛炉用于热处理齿轮、轴、轴承和发动机部件等各种部件。受控气氛可提高这些部件的强度、耐用性和耐磨性，从而使车辆和设备更安全、更高效。例如，在汽车行业，氢气氛炉用于处理必须承受高负荷和高温的部件，以确保其使用寿命和可靠性。

具体应用

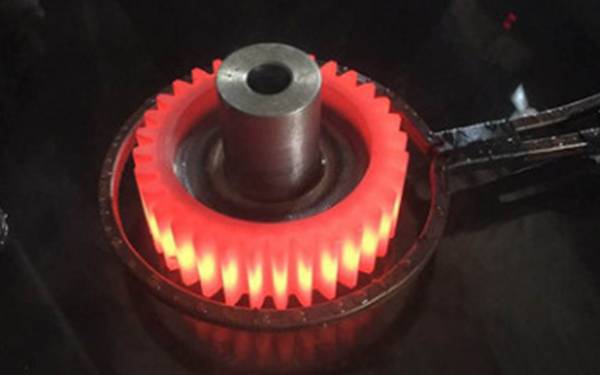

退火:氢气气氛用于氢气兼容炉中的退火工艺。退火可使金属软化，恢复因加工硬化而脆化的金属的韧性。这在轧机、线材轧机和管材轧机等行业中至关重要，因为在这些行业中，必须软化连续的金属股，以便进行后续加工。
烧结:烧结用于粉末状金属已有几十年的历史，包括采用粘合剂喷射工艺的压制烧结 (P/M)、金属注射成型 (MIM) 和增材制造 (AM) 部件。在某些情况下，特别是对于 MIM 和 AM 零件，所使用的炉子可能是真空炉，它使用部分压力的氢气回流来清洁零件和防止氧化，这对粉末状金属颗粒的高表面积至关重要。
钎焊:钎焊被广泛用于将两个或多个零件连接成一个高强度组件，通常可以制造出无法在单一制造步骤中完成的子组件。在钎焊过程中，氢气作为助熔剂在减少表面氧化物方面起着至关重要的作用，从而使钎焊材料能够正常流动和附着。

结论

氢气气氛炉，尤其是那些温度高于 1350°C (2462°F) 的氢气气氛炉，对于烧结许多高端合金和陶瓷/金属成分非常有用。但是，对耐火材料的要求也很高。在推板炉中，推板对耐火材料的要求尤其高。极端的热循环、机械载荷和来自苛刻还原气氛的化学侵蚀共同作用，导致了对非常特殊的陶瓷的需求。为确保系统发挥最大性能，必须非常小心，并进行大量测试。氢气气氛炉的独特功能和广泛应用使其成为各行各业的重要工具，促进了高科技制造工艺的发展。

氢气气氛炉的安全措施

氢气气氛炉是各种工业流程中的关键设备，尤其是在冶金、陶瓷和半导体制造领域。然而，由于氢气的易燃性和潜在爆炸性，使用氢气会带来极大的安全风险。因此，实施强有力的安全措施对于降低这些风险至关重要。本节将深入探讨氢气气氛炉中集成的全面安全协议和功能，以确保操作安全。

露点控制

在某些应用中，保持炉内气氛的露点至关重要。露点控制系统可监控炉内环境的湿度，防止出现可能导致材料降解或安全隐患的冷凝现象。580 型比重计等先进系统可提供精确的露点测量，校准范围从 -130°F 到 +70°F，增量为 2°F。这些系统包括双设定点报警、数字读数和记录器输出，可确保实时监控，并在露点超过安全水平时立即采取措施。

氧气/氢气分析仪

根据 NFPA 86C 准则，便携式氧气/氢气分析仪是确保从封闭的蒸馏罐中安全引入和移除氢气的重要工具。这些分析仪提供独立的氢气和氧气数字读数，内置样品泵、过滤器和流量计。10 秒钟的快速预热时间和可充电电池操作提高了其实用性和有效性。通过同时监测氧气和氢气水平，这些分析仪可防止形成爆炸性混合物，确保工作环境安全。
