热蒸发如何用于沉积薄金属膜？高纯度镀膜的简明指南

从本质上讲，热蒸发是一种简单的工艺，它通过在真空中对金属进行“加热沸腾”来形成薄金属膜。源金属被加热直至汽化，然后这种金属蒸汽会传输并凝结到较冷的表面（称为基板）上，形成均匀的固体薄膜。这种技术是物理气相沉积（PVD）的一种基本类型，广泛应用于电子产品制造中。

热蒸发的中心原理是在高真空腔室内利用电阻加热将固体源材料转化为蒸汽。然后，这种蒸汽会覆盖目标基板，重新凝结成固体，从而形成精确控制的薄膜。

核心机制：从固体到薄膜

理解热蒸发过程需要将其分解为在受控环境中发生的四个截然不同、按顺序进行的步骤。

整个过程在密闭腔室内进行，腔室内的压力被降低到高真空状态。

真空至关重要，因为它排除了空气和其他颗粒，防止金属蒸汽与污染物发生反应，并确保其能够不受阻碍地从源头传输到基板。

待沉积的金属（通常是线材、颗粒或小块形式）被放置在一个容器中。

这个容器通常被称为“舟”（boat）或“篮”（basket），由熔点非常高的材料制成，例如钨。电流通过舟体，使其像白炽灯的灯丝一样通过电阻方式加热。

随着舟体温度升高，它将热能传递给源金属，使其温度升高直至开始蒸发或升华，直接变成气体。

这会产生一团金属蒸汽，并在真空腔室内扩散，以直线传播。

一个较冷的基板（例如硅晶圆或玻璃面板）被放置在蒸汽源的上方。

当金属蒸汽的原子或分子撞击到较冷的基板时，它们会失去能量，重新凝结成固体状态，并在其表面开始形成一层均匀的薄膜。

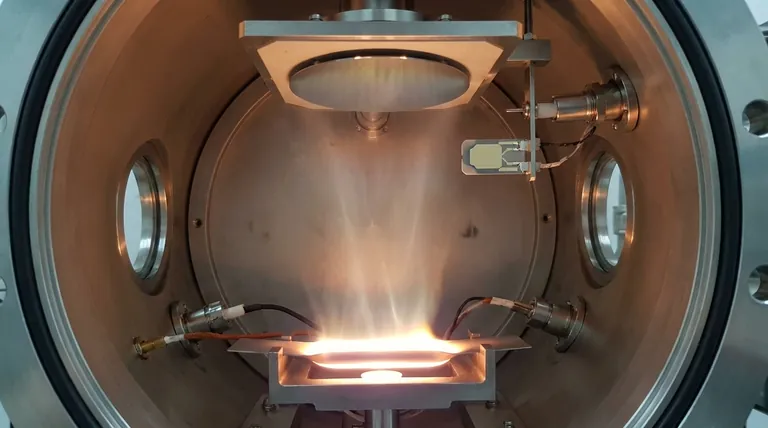

一个功能完善的热蒸发系统依赖于几件关键硬件协同工作，以实现精确和清洁的沉积。

这是容纳整个过程的密封外壳。它连接到一系列泵，用于抽走空气以产生所需的高真空条件。

这是容纳源材料的坩埚或灯丝。它必须能够承受极高的温度而不会熔化或与被蒸发的材料发生反应。

该组件牢固地固定目标材料——晶圆、玻璃或其他待镀覆的物体。它通常被定位以确保来自下方蒸汽云的镀层均匀。

为了以高精度控制最终薄膜的厚度，系统使用石英晶体微天平（QCM）。该设备通过检测晶体表面增加蒸汽质量时其共振频率的变化，实时测量沉积速率。

虽然热蒸发因其简单性和有效性而受到重视，但了解其固有的局限性至关重要。

由于金属蒸汽以直线从源头传播到基板，因此该方法被认为是视线技术。这意味着它非常适合镀覆平面，但在均匀镀覆具有凹槽或隐藏表面的复杂三维形状时会遇到困难。

该工艺最适合熔点和沸点相对较低的材料，例如铝、金、银和铟等纯金属。使用标准电阻加热尝试蒸发熔点极高或复杂合金的材料可能很困难甚至不可能。

尽管真空减轻了大多数污染，但加热元件（舟体）本身有时如果温度过高并与源材料一起蒸发，可能会污染薄膜。这需要对功率和温度进行仔细控制。

选择热蒸发完全取决于您的材料、基板和所需薄膜特性的具体要求。

如果您的主要关注点是简单性和成本效益：热蒸发是沉积纯金属层（用于电触点或反射涂层等应用）的绝佳选择。
如果您的主要关注点是镀覆平面：该方法非常擅长在晶圆、太阳能电池和 OLED 显示面板等基板上形成均匀薄膜，在这些应用中视线沉积是足够的。
如果您的主要关注点是沉积复杂合金或实现高薄膜密度：您可能需要考虑更先进的 PVD 技术，如电子束蒸发或溅射，这些技术在材料成分和薄膜结构方面提供了更大的控制力。

总而言之，热蒸发因其能够使用可靠且简单的设备生产高纯度薄膜的能力，仍然是一种基础且非常有价值的技术。
