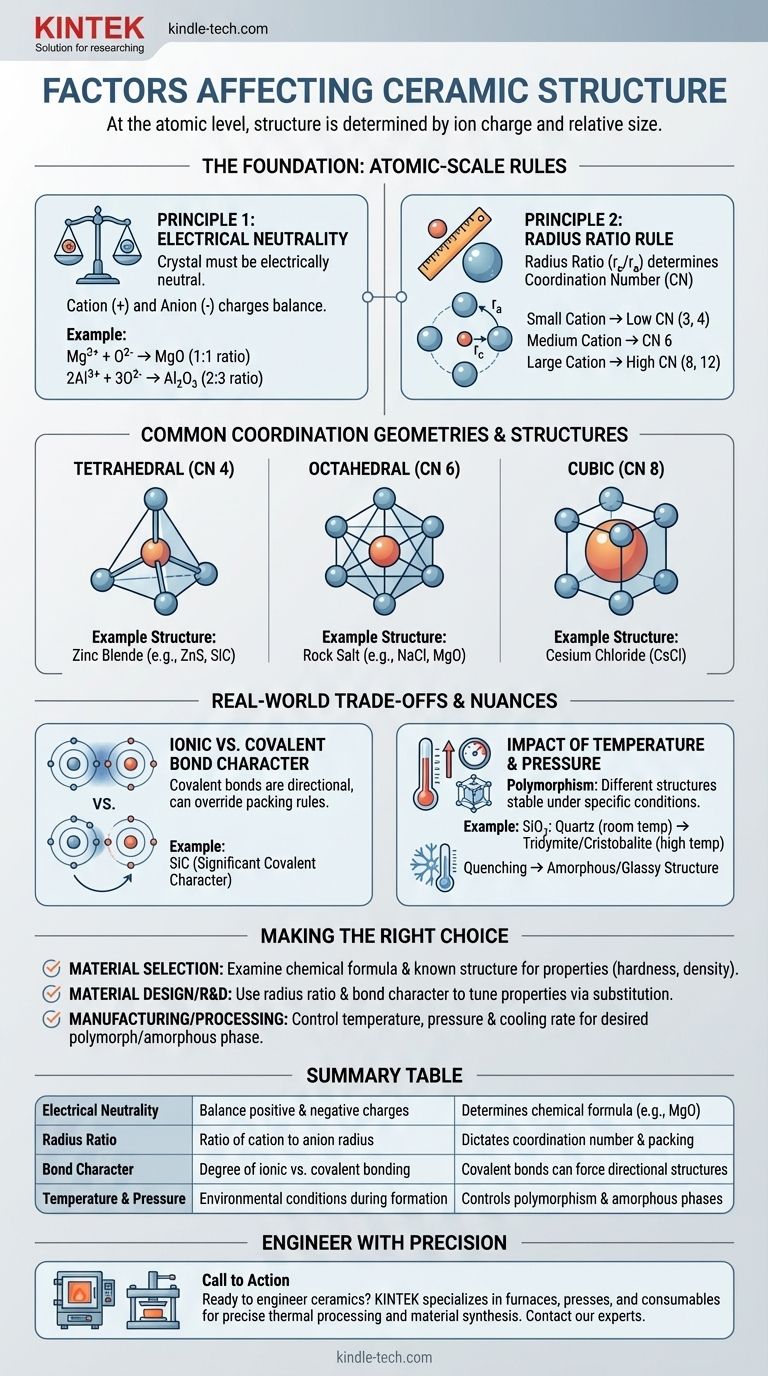

影响陶瓷结构的因素有哪些？从原子电荷到最终性能

在原子层面，陶瓷的晶体结构由两个主要因素决定：其组成离子的电荷以及这些离子的相对大小。为了形成稳定的低能结构，原子的排列必须满足电荷中性，同时以最几何高效的方式堆积在一起。

形成任何陶瓷晶体结构的基本挑战在于平衡相互竞争的力。阳离子和阴离子相互吸引，形成致密结构，但它们的相对大小决定了在保持整体电中性的前提下可以物理实现的特定几何排列——配位数。

基础：原子尺度的规则

要理解为什么氧化镁 (MgO) 形成一种结构而碳化硅 (SiC) 形成另一种结构，我们必须从控制原子如何排列成稳定晶格的两个不可协商的规则开始。

最基本的要求是晶体必须是电中性的。所有阳离子的正电荷之和必须与所有阴离子的负电荷之和精确平衡。

这一原则决定了化学式本身。例如，由于镁离子带+2电荷 (Mg²⁺) 且氧离子带-2电荷 (O²⁻)，它们以1:1的比例结合形成 MgO。铝离子 (Al³⁺) 和氧离子 (O²⁻) 必须以2:3的比例结合形成 Al₂O₃ 才能实现中性。

一旦化学式确定，几何形状就开始发挥作用。半径比——阳离子半径 (r_c) 除以阴离子半径 (r_a)——是决定配位数 (CN) 的关键因素。

配位数简单来说就是可以围绕中心阳离子堆积的阴离子数量。想象一下，尝试将篮球（阴离子）堆积在一个较小的网球（阳离子）周围。你只能放几个，然后它们就开始相互接触。如果你用一个更大的足球替换网球，你可以围绕它放更多的篮球。相对大小决定了堆积几何形状。

这两个原则协同作用，产生定义陶瓷晶体结构的重复三维图案。半径比预测配位数，然后电中性的需求决定了这些配位单元如何在空间中连接。

特定的半径比范围强烈暗示了首选的配位数及其对应的形状：

这些规则产生了以常见矿物命名的著名晶体结构。对于简单的AX型陶瓷（一个阳离子，一个阴离子）：

对于更复杂的化学式，如 AₘXₚ（例如，Al₂O₃，CaF₂），同样的原则也适用。结构只是变得更复杂，以确保每个离子都达到其首选配位，并且总电荷保持中性。

虽然这些原则提供了一个强大的框架，但它们是一个简化的模型。实际因素引入了重要的细微差别，可以改变最终结构。

半径比规则最适用于纯离子键。然而，许多陶瓷，如碳化硅 (SiC) 和氮化硅 (Si₃N₄)，具有显著的共价特性。

共价键具有高度方向性。原子倾向于以特定角度键合（例如，四面体中的109.5°）。在这些材料中，满足方向性共价键的需求可以超越半径比的几何堆积规则，强制形成特定的结构，如四面体配位。

单一化合物通常可以以多种不同的晶体结构存在，这种现象称为多晶型。这些结构，或多晶型物，在特定的温度和压力范围内是稳定的。

例如，二氧化硅 (SiO₂) 在室温下以石英形式存在，但在较高温度下会转变为其他多晶型物，如鳞石英和方石英。这些转变涉及原子重新排列成在这些条件下更稳定的新结构。

此外，如果熔融陶瓷被非常快速地冷却（淬火），原子可能没有足够的时间排列成有序的晶格。这会导致无序的、无定形或玻璃状结构。

理解这些因素可以让您将陶瓷的加工和成分与其最终结构以及最终性能联系起来。

如果您的主要关注点是材料选择：首先检查化学式和已知的晶体结构。像刚玉 (Al₂O₃) 这样致密、高配位的结构意味着高硬度和密度，而低配位的结构可能具有不同的性能。
如果您的主要关注点是材料设计或研发：使用半径比和键合特性作为您的工具。用不同尺寸或电负性的原子进行替代可以有意地改变晶体结构并调整其性能。
如果您的主要关注点是制造和加工：您的关键变量是温度、压力和冷却速率。使用它们来控制形成哪种多晶型物，或决定最终产品是结晶态还是无定形态。

通过掌握电荷、尺寸和加工条件之间的相互作用，您可以从简单地使用陶瓷转变为有目的地为特定目的工程化陶瓷。
