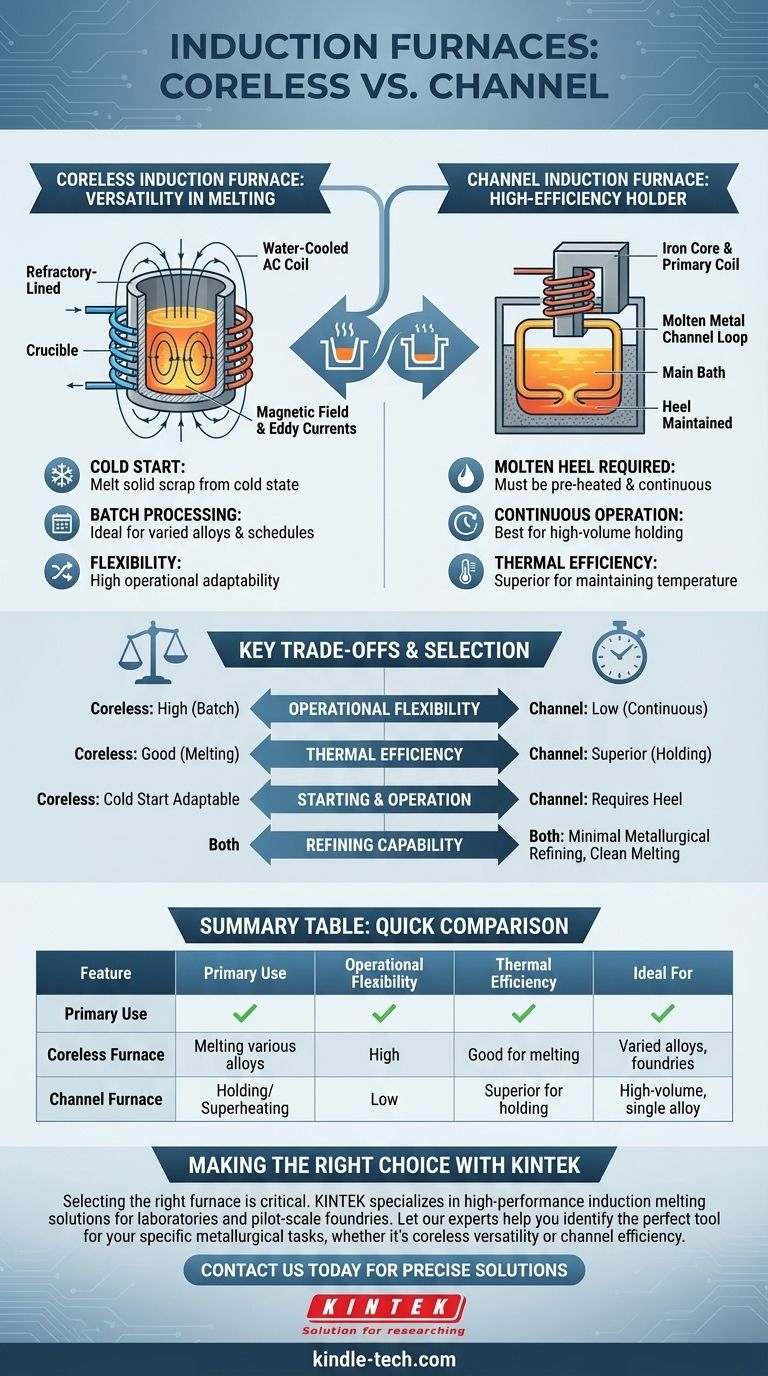

感应炉主要有两种类型:有芯式(也称为槽式)感应炉和无芯式感应炉。
铁芯式感应炉:
这种感应炉的工作原理是变压器,电能从一个交流电路传输到另一个交流电路。它由一个环绕铁芯的初级线圈组成。熔炉有一个内衬耐火材料的钢壳,里面装有熔化的金属,钢壳上有一个感应装置。感应装置包括一个环形铁芯,初级感应线圈绕在铁芯周围。这个装置构成了一个简单的变压器,熔融金属环作为次级元件。环路中产生的热量会使金属循环到炉子的主井中,从而促进熔体的搅拌作用。这种炉子通常用于熔化低熔点合金,或作为铸铁等高熔点合金的保温和过热装置。无芯感应炉:
无芯感应炉的结构较为简单,由耐火容器和周围由钢架支撑的线圈组成。当交流电(AC)流过线圈时,会产生电磁场,从而在带电材料中感应出涡流。这些涡流通过材料的电阻,根据焦耳定律加热材料,最终熔化带电材料。这种炉子的主要部件包括坩埚、带有变压器、逆变器和电容器组的电源装置、装料装置、电源和炉线圈的冷却系统、过程控制系统以及排烟设备。无芯感应炉因其处理各种金属的多功能性而被广泛用于熔模铸造,熔体损失极小。
