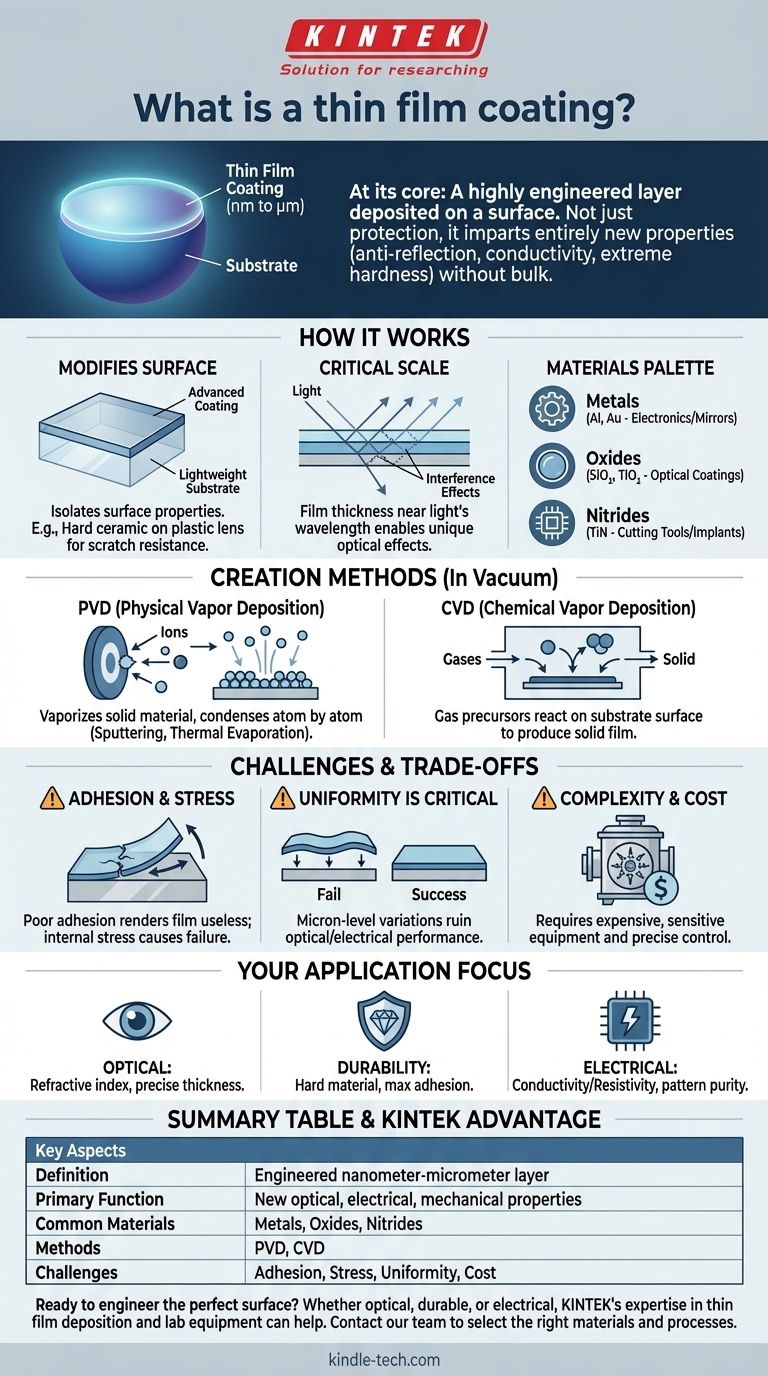

从本质上讲，薄膜涂层是一种极薄的材料层，厚度范围从几个原子（纳米）到几千个原子（微米），沉积在物体（称为基材）的表面上。这个过程不像绘画；它是一种精确的工程技术，旨在赋予基材表面全新的特性——例如抗反射、导电性或极高硬度——而这些特性是本体材料本身不具备的。
需要掌握的关键概念是，薄膜涂层不仅仅是保护层。它们是高度工程化的功能性表面，从根本上改变了物体与光、电、热或物理力相互作用的方式。
薄膜如何从根本上发挥作用
薄膜的强大之处在于它能够在不改变底层物体核心结构或特性的情况下增加新功能。
改变表面，而非本体
薄膜将材料的表面特性与本体特性隔离开来。这使得您可以使用坚固、轻便或廉价的基材（如塑料或玻璃），并应用涂层，使其表面具有先进的光学、电气或机械特性。
例如，塑料镜片轻便且防碎，但容易刮擦。一层微薄的坚硬透明陶瓷涂层赋予它所需的抗刮擦性，而不会增加任何可察觉的重量或厚度。
尺度的关键重要性
薄膜的“薄”是其独特能力的原因。当薄膜的厚度接近光的波长时，它可以产生干涉效应。这是眼镜上抗反射涂层背后的原理，它使用精确分层的薄膜来抵消反射光波。
在这个尺度上，材料的特性可能与其本体形式不同，从而实现用较厚材料无法实现的效果。
广泛的材料选择
薄膜可以由多种材料制成，每种材料都根据特定功能进行选择：
- 金属（例如，铝、金）：用于镜子上的反射涂层或电子产品中的导电通路。
- 氧化物（例如，二氧化硅、二氧化钛）：因其透明度和特定的折射率而常用于光学涂层。
- 氮化物（例如，氮化钛）：因其极高的硬度和耐磨性而备受推崇，常用于切削工具和医疗植入物。
制造薄膜的关键方法
施加一层仅有几百个原子厚的材料需要高度受控的工艺，通常在真空中进行。
物理气相沉积 (PVD)
PVD包含一系列方法，其中固体材料在真空中汽化，然后原子逐个凝结到基材上。可以将其视为一种原子“喷漆”。常见的PVD方法包括溅射（通过离子轰击靶材以溅射原子）和热蒸发（通过加热材料使其汽化）。
化学气相沉积 (CVD)
在CVD中，基材暴露于一种或多种挥发性前体气体。这些气体在基材表面发生反应或分解，从而产生所需的固体薄膜。这类似于露水在凉爽表面形成的方式，但在这种情况下，“露水”是一个永久的、固体的、高度工程化的层。
了解权衡和挑战
尽管薄膜技术功能强大，但它涉及重大的工程挑战，这些挑战决定了其应用和成本。
附着力和内应力
涂层最重要的因素是它必须粘附在基材上。附着力差会使薄膜失效。此外，在薄膜沉积过程中，会产生内应力，这可能导致薄膜随着时间的推移开裂或剥落，尤其是在经受温度变化时。
均匀性至关重要
对于大多数应用，特别是在光学和半导体领域，薄膜的厚度必须在整个表面上完美均匀。即使是微小的变化——以埃为单位测量——也可能通过改变其光学或电气特性而破坏设备的性能。
工艺复杂性和成本
薄膜沉积所需的设备（如真空室和高纯度材料源）复杂且昂贵。这些工艺对污染敏感，需要精确控制，使得高性能涂层成为一项重大投资。
如何为您的应用考虑薄膜
您的目标决定了哪些材料和工艺特性最重要。
- 如果您的主要重点是光学性能：关键因素是材料的折射率和保持精确的厚度控制以产生所需的干涉效应。
- 如果您的主要重点是耐用性和保护：优先选择硬质材料（如氮化物或类金刚石碳）并确保沉积工艺实现对基材的最大附着力。
- 如果您的主要重点是电气功能：材料的选择基于其导电性或电阻率，并且工艺必须确保薄膜纯净且正确图案化，无缺陷。
最终，理解薄膜就是认识到材料最关键和最有价值的相互作用通常就发生在它的表面。
总结表：
| 关键方面 | 描述 |
|---|---|
| 定义 | 沉积在基材上的高度工程化层（纳米到微米厚）。 |
| 主要功能 | 赋予表面新的光学、电气或机械特性。 |
| 常用材料 | 金属（铝、金）、氧化物（二氧化硅、二氧化钛）、氮化物（氮化钛）。 |
| 沉积方法 | 物理气相沉积 (PVD)、化学气相沉积 (CVD)。 |
| 主要挑战 | 附着力、内应力、厚度均匀性、工艺成本。 |
