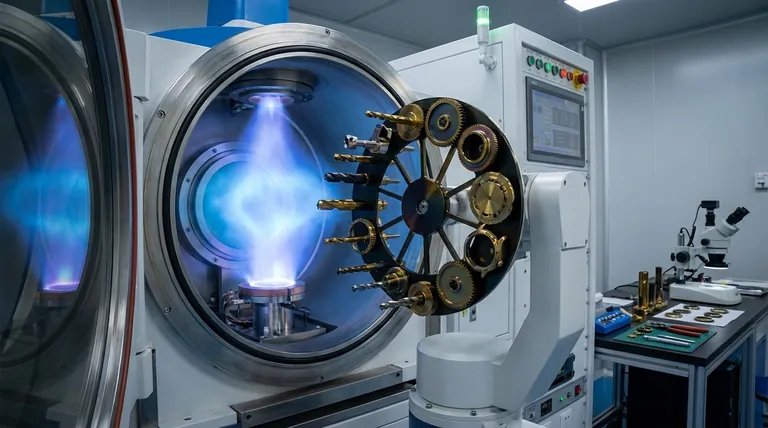

PVD（物理气相沉积）涂层是一种尖端的薄膜沉积技术，包括在真空环境中蒸发固体材料并将其沉积到基底上。这种工艺可制造出高度耐用的纯涂层或合金涂层，从而提高各种产品的性能、耐用性和美观度。PVD 涂层具有耐腐蚀、耐磨损和耐高温的特点，因此被广泛应用于电子、光学、家用五金和制造业等各个行业。该工艺环保、无毒，可生产出超薄、高质量的涂层，改善表面性能和功能。PVD 涂层还具有多功能性，可为各种应用提供装饰性表面处理和功能增强。
要点详解：
-
什么是 PVD 涂层？
- PVD 是物理气相沉积（Physical Vapor Deposition）的缩写，是一种将固体材料在真空中气化并以薄膜形式沉积到基体上的工艺。
- 涂层可以是纯材料，也可以是根据特定应用定制的合金成分。
- 这种技术可用于制造高度耐用、功能性和美观的涂层。
-
PVD 涂层的应用：
- 电子产品： PVD 涂层可保护元件免受腐蚀、磨损和磨蚀，延长其使用寿命。它们还能增强导电性和导热性，提高设备性能和可靠性。
- 光学： 用于相机的防反射涂层、太阳能接收器的高反射涂层和玻璃的低辐射（低辐射）涂层。例如，低辐射玻璃可反射热量、减少紫外线褪色并提高能源效率。
- 家居五金： 在门把手、窗台和其他装置上使用 PVD 涂层，以提供耐腐蚀性和各种颜色的装饰效果。
- 制造业： 用于切削工具、半导体设备和食品包装材料，以提高耐用性和功能性。
-
环境和功能优势：
- PVD 是一种环保工艺，符合美国食品及药物管理局的要求，并且无毒。
- 通过逐个原子沉积材料，涂层极薄且纯净。
- PVD 可改善表面质量，减少粗糙度，提高产品性能。
-
溅射 PVD：
- 一种特殊的 PVD 技术，高能粒子轰击目标材料，喷射出原子或分子，在基底上凝结成薄膜。
- 该过程包括产生离子、将离子对准目标、溅射原子、将原子传送到基底并凝结成膜。
-
耐用性和耐磨性：
- PVD 涂层以耐高温和耐磨损著称，是要求苛刻的应用场合的理想选择。
- 涂层的使用寿命取决于产品和受热程度。
-
工艺步骤：
- 清洁基底以确保适当的附着力。
- 在真空室中产生电弧，使金属目标蒸发和电离。
- 将汽化的金属与气体结合形成化合物。
- 将化合物逐个原子沉积到基底上。
- 测试涂层的一致性和质量。
-
多功能性和创新性：
- PVD 涂层广泛应用于各行各业，从装饰性表面处理到高性能应用。
- 创新包括用于科学目的的专用工具和用于切削工具的氮化钛（TiN）等先进材料。
PVD 涂层是一种多功能的先进技术，集耐用性、功能性和美观性于一身，是现代工业和消费应用的首选。
汇总表：
| 方面 | 细节 |
|---|---|
| 定义 | PVD（物理气相沉积）是一种基于真空的薄膜镀膜工艺。 |
| 主要优点 | 耐腐蚀、耐磨损、高温耐久性。 |
| 应用领域 | 电子、光学、家用五金、制造业。 |
| 环境影响 | 无毒、符合 FDA 标准、环保。 |
| 工艺流程 | 蒸发固体材料，将原子逐个沉积到基底上。 |
