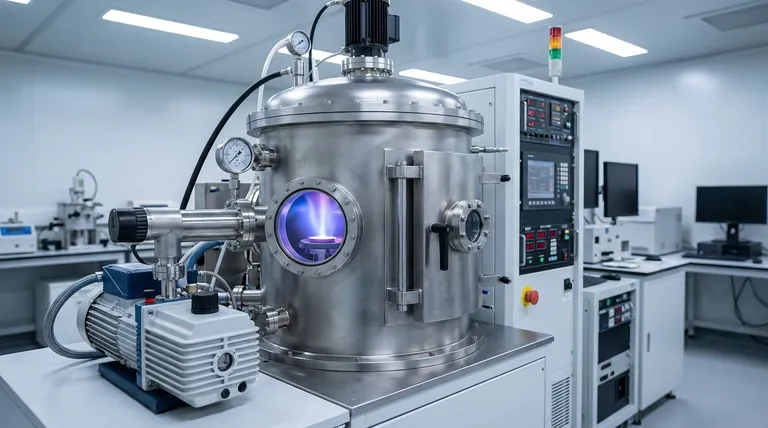

物理气相沉积（PVD）是一组薄膜沉积技术，包括在真空中蒸发固体材料，然后将该材料沉积到基底上。这种工艺在现代工业中被广泛应用于高温涂层、导电表面和复杂形状的耐用涂层等应用。PVD 具有可沉积多种材料、可精确控制沉积过程和改善薄膜性能等优点。然而，PVD 薄膜非常薄，容易受到磨损、冲击或化学污染的损害。该工艺包括三个关键步骤：气化、迁移和沉积，以环保和生产高质量、纯涂层而著称。

要点说明：

1. PVD 的定义:

   • PVD 是物理气相沉积（Physical Vapor Deposition）的缩写，是一组用于在基底上沉积薄膜的技术。
   • 该工艺涉及在真空中蒸发固体材料，然后将其沉积到基底上。

2. PVD 的关键步骤:

   • 蒸发:固体材料气化，从凝结相转变为气相。
   • 迁移:气化的原子或分子穿过真空室。
   • 沉积:气化的材料凝结在基底上，形成薄膜。

3. PVD 的优点:

   • 多种材料:PVD 可以沉积各种材料，包括金属、合金和化合物。
   • 控制和精度:该工艺可精确控制薄膜厚度和特性。
   • 改进薄膜性能:与其他沉积方法相比，PVD 薄膜通常具有更好的附着力、均匀性和耐久性。
   • 环保:PVD 是一种清洁工艺，产生的废物极少，也不需要有害化学物质。

4. PVD 的应用:

   • 高温涂层:用于材料需要承受极端温度的行业。
   • 导电表面:应用于电子和半导体领域，用于制造导电层。
   • 耐用涂层:用于提高工具、汽车零件和消费电子产品等产品的耐用性和外观。

5. PVD 溅射:

   • 一种特殊的 PVD，用高能离子（通常是氩气离子）轰击目标材料，使目标材料中的原子气化。
   • 气化后的原子穿过真空室，凝结在基底上，形成薄膜。

6. PVD 的特点:

   • 真空室加工:PVD 在真空中进行，以确保环境清洁并防止污染。
   • 温度范围:通常在华氏 320 至 900 度之间的温度下加工。
   • 视线涂层:涂层工艺具有方向性，这意味着基材必须处于气化材料的直接视线范围内。
   • 物理粘合:涂层与基材形成物理结合而非化学结合。
   • 薄膜:PVD 薄膜非常薄，厚度通常在 0.00004 到 0.0002 英寸之间。
   • 材料多样性:PVD 可用于多种材料，包括金属、陶瓷和聚合物。
   • 严格的公差:建议用于需要精确控制薄膜厚度和特性的应用。
   • 无热处理:与其他一些涂层工艺不同，PVD 不需要沉积后热处理。
   • 涂层的复制:涂层可复制基材的表面光洁度，是装饰性应用的理想选择。

7. PVD 的局限性:

   • 易受损害:由于 PVD 薄膜很薄，很容易受到磨损、撞击或化学接触的损坏。
   • 成本和复杂性:设备和工艺可能既昂贵又复杂，需要专业知识和维护。

8. 通过 PVD 技术沉积的材料:

   • PVD 可以沉积各种材料，包括
     • 氮化钛 (TiN):常用于耐磨涂层。
     • 氮化锆（ZrN）:因其装饰性的金色外观和耐用性而闻名。
     • 二氧化硅（SiO2）:用于光学涂层和半导体应用。
     • 硅化钨（WSi2）:因其导电性能而应用于半导体器件。

9. 环境和表面质量优势:

   • 纯涂料:PVD 生产的涂层纯度高，无污染物。
   • 提高表面质量:该工艺可增强基材的表面特性，如硬度、耐磨性和耐腐蚀性。

总之，PVD 是一种多功能、精确的薄膜沉积技术，在各行各业都有广泛的应用。尽管在薄膜的厚度和设备的复杂性方面存在一些限制，但其生产高质量、耐用涂层的能力使其成为一种有价值的工艺。

汇总表：

方面	细节
定义	涉及蒸发和沉积的薄膜沉积技术。
关键步骤	蒸发、迁移、沉积。
优点	材料范围广、控制精确、薄膜性能更好、环保。
应用	高温涂层、导电表面、耐久涂层。
沉积材料	TiN、ZrN、SiO2、WSi2。
局限性	薄膜易受损；成本高且复杂。
