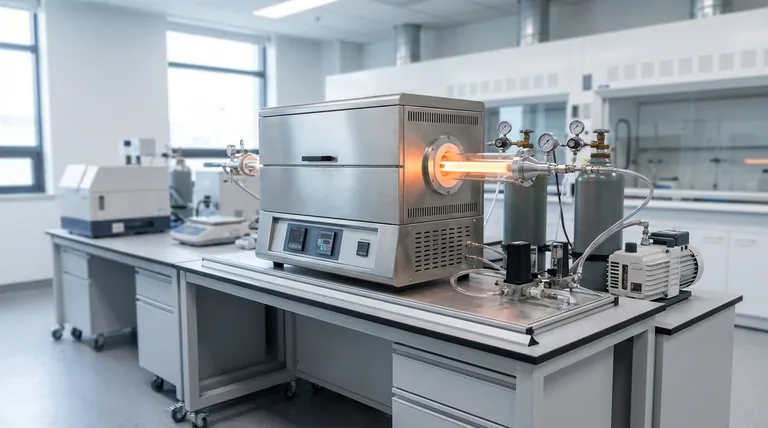

物理沉积和化学沉积是在基底上形成薄膜或涂层的两种不同方法，每种方法都有独特的工艺、机制和应用。物理气相沉积（PVD）依靠蒸发、溅射或升华等物理过程将材料从固体源转移到基底上。相比之下，化学气相沉积（CVD）涉及气态前驱体与基底之间的化学反应，以形成固体薄膜。主要区别在于源材料、反应机制和沉积过程的性质。CVD 通常需要较高的温度并涉及复杂的化学反应，而 PVD 则在较低的温度下运行，侧重于物理转换。这两种方法都有特定的优势，并根据所需的薄膜特性、基底兼容性和应用要求进行选择。
要点说明：
-
资料来源:
- PVD:使用通过蒸发、溅射或升华等物理过程气化的固体材料（靶材）。气化后的原子或分子凝结在基底上形成薄膜。
- 化学气相沉积:利用气态前驱体在基底表面发生化学反应或分解形成固态薄膜。气态前驱体通常在受控条件下引入反应室。
-
沉积机制:
-
PVD:涉及物理过程，如
- 蒸发:加热目标材料，直至其蒸发。
- 溅射:用离子轰击目标，喷射出原子或分子。
- 升华:目标材料从固态直接转变为气态。
-
这些过程不涉及化学反应。
化学气相沉积
- :依靠化学反应，例如
- 基底表面气态前驱体的分解。
-
PVD:涉及物理过程，如
-
多种气态前驱体发生反应形成固态薄膜。 这些反应通常由热激活或等离子激活。
- 温度要求:
- PVD:与 CVD 相比，其工作温度通常较低，因此适用于对温度敏感的基底。
-
化学气相沉积:通常需要较高的温度来促进化学反应，但等离子体增强型 CVD（PECVD）可通过使用等离子体激活前驱体来降低温度要求。
- 薄膜特性:
- PVD:可生产纯度高、附着力强的薄膜。该工艺是制作致密、均匀、厚度控制精确的涂层的理想选择。
-
CVD:可生产成分和结构复杂的薄膜，包括有机和无机材料。化学反应可生成具有独特性能的薄膜，例如高保形性和阶梯覆盖。
- 应用领域:
- PVD:常用于装饰涂层、耐磨涂层和半导体应用。它还用于光学涂层和薄膜太阳能电池。
-
化学气相沉积:广泛应用于半导体工业，用于制造电介质层、导电层和保护涂层。它还用于生产石墨烯、碳纳米管和其他先进材料。
- 工艺复杂性:
- PVD:一般比较简单直接，需要控制的变量较少。在某些应用中，该工艺通常更快、更具成本效益。
-
化学气相沉积:由于涉及化学反应，因此更为复杂，需要对温度、压力和气体流速等参数进行精确控制。这种复杂性使薄膜的特性和应用具有更大的多样性。
- 设备和技术:
- PVD:技术包括热蒸发、电子束蒸发、磁控溅射和电弧气相沉积。这些设备专为处理固体目标和创造真空环境而设计。
CVD
:技术包括常压 CVD (APCVD)、低压 CVD (LPCVD) 和等离子体增强 CVD (PECVD)。这些设备专为处理气态前驱体而设计，通常包括气体输送系统、反应室和排气管理系统。
| 通过了解这些关键差异，设备和耗材购买者可以做出明智的决定，选择最适合其特定需求的沉积方法，无论是制作高纯度涂层、复杂材料结构，还是温度敏感型应用。 | 汇总表： | 指标角度 |
|---|---|---|
| PVD | CVD | 源材料 |
| 固体靶材（蒸发、溅射、升华） | 气态前驱体（化学反应） | 沉积机制 |
| 物理过程（蒸发、溅射、升华） | 化学反应（分解、前驱体反应） | 温度 |
| 温度较低，适用于敏感基底 | 温度较高，等离子体增强型 CVD (PECVD) 可降低温度 | 薄膜特性 |
| 纯度高、附着力强、涂层致密 | 成分复杂、保形性高、阶梯覆盖 | 应用 |
| 装饰涂层、耐磨涂层、半导体 | 半导体介电层、石墨烯、碳纳米管 | 工艺复杂性 |
| 更简单、变量更少、速度更快、成本效益更高 | 更复杂，精确控制温度、压力和气体流量 | 设备 |
热蒸发、磁控溅射、电弧气相沉积 带气体输送和反应腔的 APCVD、LPCVD、PECVD 需要帮助选择适合您应用的沉积方法？
