石英管的工作温度并非一个单一值，而是一个范围，取决于材料的纯度和受热持续时间。对于大多数高纯度熔融石英管，最高连续工作温度约为 1100°C (2012°F)。虽然在1300°C (2372°F)下可短时间使用，但超过连续工作极限会显著缩短其寿命并导致材料失效。
虽然炉子可能被评定为非常高的温度，但石英管本身是限制因素。延长寿命的关键是在管子的退火点以下操作，以防止失透——一种使石英变脆和失效的结晶过程。
了解石英的热极限
石英玻璃，或二氧化硅玻璃，因其优异的耐热冲击性和高温稳定性而备受推崇。然而，这些特性有严格的物理边界，对于任何高温应用都至关重要。
关键温度阈值
石英玻璃的行为由几个关键温度点定义：
- 应变点（约1075°C）：这是内部应力可以形成但释放非常缓慢的温度。低于此点，材料本质上是刚性固体。
- 退火点（约1140°C）：在此温度下，内部应力可以在几分钟内释放。这被广泛认为是长期连续操作的实际上限。
- 软化点（约1650°C）：这是石英开始在其自身重量下变形的温度。这是一个失效点，而非操作点。
熔融石英与熔融二氧化硅
虽然经常互换使用，但两者存在技术差异。熔融石英是由熔化天然石英晶体制成的，而熔融二氧化硅是一种合成的、纯度更高的材料。
对于大多数管式炉应用，这两个术语实际上是同义的。然而，对于超高纯度工艺，合成熔融二氧化硅由于杂质较少，具有更好的性能和抗失透性。
关键风险：失透
石英管在高温下使用的主要失效模式不是熔化，而是失透。这个过程是限制管材使用寿命的最重要因素。
什么是失透？
失透是石英（SiO₂）的无定形玻璃结构恢复到更稳定的晶态（方石英）的过程。简单来说，就是玻璃开始变回沙子。
这种变化通常从表面开始，表现为模糊、不透明或磨砂的层。
为什么失透是个问题
一旦发生失透，材料的性质就会发生根本性改变。新的晶体结构具有不同的热膨胀系数。
这种不匹配导致管材在加热和冷却时产生巨大的内应力。曾经耐用的石英变得极其脆弱，极易因热冲击而开裂和灾难性失效。
失透的加速剂
某些条件可以显著加速这个过程：
- 温度：失透速率在1100°C以上显著增加。
- 污染物：即使是指纹、盐或大气中的灰尘也含有碱金属（如钠和钾），它们是强效的结晶催化剂。
- 气氛：水蒸气或氧气的存在也会加速这一过程。
了解实际的权衡
炉子的温度能力与管材的材料极限是不同的。一个能达到1200°C或更高温度的炉子（有些确实如此）并不意味着你可以让石英管在该温度下连续工作。提及1000°C的炉子是衡量常见、安全操作范围的一个良好指标，它平衡了处理速度和管材寿命。
连续使用与短期使用
你可以让石英管在1200°C甚至1250°C下短时间工作。然而，这将以大大缩短管材寿命为代价。在这些高温下进行的每个循环都会加速失透，使失效更有可能发生。
清洁环境的重要性
由于污染物是失透的主要原因，保持清洁至关重要。始终使用干净、无粉的手套处理石英管。如果可能，确保工艺气氛中不含催化剂，通常通过使用惰性气体（如氩气）来实现。
为您的目标做出正确选择
选择正确的工作温度是在工艺要求和设备寿命之间取得平衡。
- 如果您的主要重点是最大限度地延长管材寿命和工艺稳定性：请在1050°C或以下操作。这使您安全地远离退火点，并大大减缓失透。
- 如果您的主要重点是短期运行的快速处理：您可以接近1200°C，但您必须接受管材寿命显著缩短并预算频繁更换。
- 如果您的主要重点是工艺纯度：优先考虑清洁的管材和受控的气氛。即使在较低温度下，污染物也可能损害您的样品和管材本身。
最终，了解这些材料特性使您能够从简单地使用设备转变为真正掌握您的热处理工艺。
总结表：

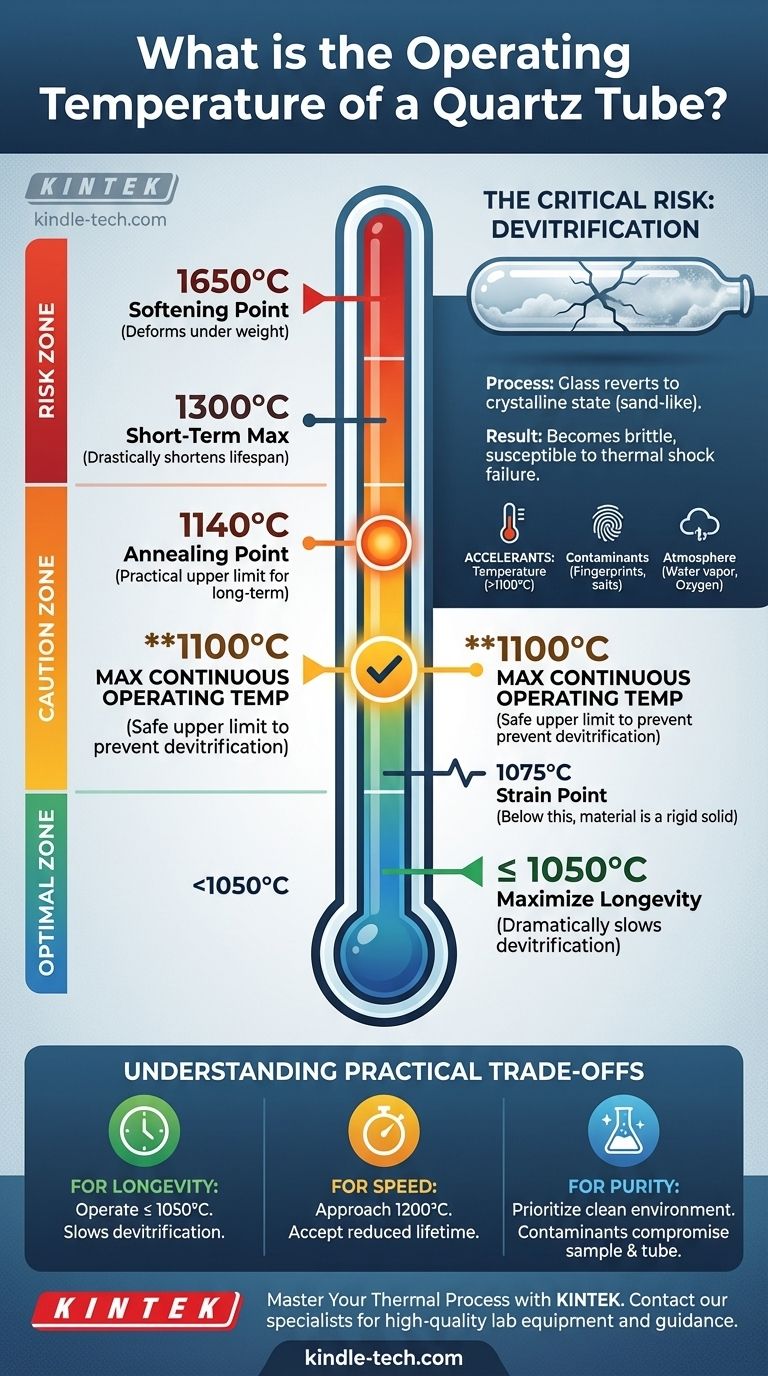

| 温度点 | 近似值 (°C) | 重要性 |
|---|---|---|
| 最高连续工作温度 | 1100°C | 长期使用的安全上限，以防止失透。 |
| 短期最高温度 | 1300°C | 可短时间使用，但会大大缩短管材寿命。 |
| 退火点 | 1140°C | 实际的上限；内部应力能迅速释放。 |
| 应变点 | 1075°C | 石英在此温度以下是刚性固体。 |
使用 KINTEK 掌握您的热处理工艺
了解石英管的精确极限对于您实验室工作的安全性、效率和可重复性至关重要。无论您是需要最大限度地延长管材寿命，还是为关键的短期工艺突破极限，拥有正确的设备和专家指导都能带来巨大的不同。
KINTEK 专注于高质量的实验室设备和耗材，包括专为卓越性能和耐用性设计的石英管。我们的专家可以帮助您选择合适的材料并优化您的炉子设置，以实现您的特定目标。
准备好提升您实验室的能力并确保工艺可靠性了吗？ 立即通过我们的联系表格联系我们的热处理专家，讨论您的应用并找到适合您实验室需求的完美解决方案。
