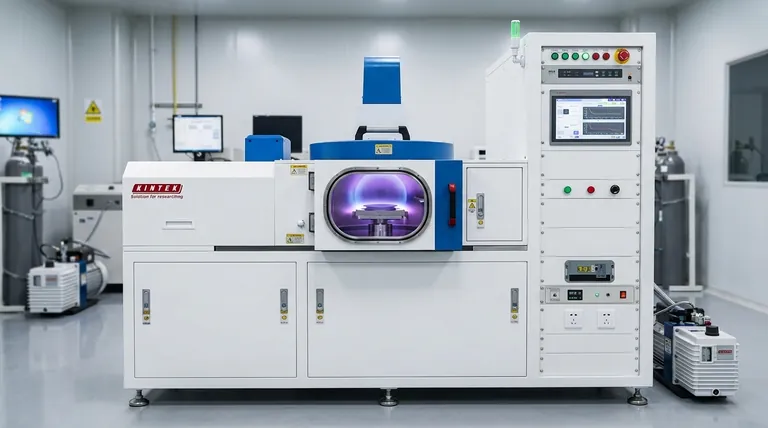

什么是物理气相沉积法？高纯度薄膜涂层指南

从本质上讲，物理气相沉积 (PVD) 是一种真空涂层工艺，它将材料从固体源原子级地转移到目标物体（称为基底）上。该方法涉及将源材料蒸发，并使其在基底表面凝结成薄而高性能的薄膜。PVD 以其卓越的附着力而闻名，可应用于熔点非常高的材料。

PVD 的关键区别在于它是一个物理过程，而非化学过程。与其他依赖化学反应的方法不同，PVD 物理地将材料从源头传输到表面，从而形成异常纯净且耐用的薄膜。

PVD 的工作原理：两步法

PVD 的基本工作原理是将固体材料转化为蒸汽，通过真空传输，然后凝结到零件上形成涂层。这通常分两个主要阶段完成。

第一步：产生蒸汽

第一步是将固体涂层材料转化为气态蒸汽相。最常用的两种方法是蒸发和溅射。

蒸发涉及在高度真空中加热源材料，直到它沸腾并蒸发。这些蒸发的粒子随后穿过真空室。

溅射（在某些情况下称为喷涂）采用不同的机制。由源材料制成的靶材受到高能离子的轰击，这些离子将原子从靶材表面物理地撞击出来，将其喷射到真空室中。

第二步：在基底上凝结

一旦材料处于蒸汽状态，它就会在真空室中沿直线传播，直到撞击到基底。

与较冷的基底表面接触后，汽化原子凝结并形成薄的固体薄膜。真空环境至关重要，因为它可以防止这些原子与空气或其他粒子碰撞，从而确保涂层纯净均匀。

PVD 涂层的关键应用

PVD 薄膜的特性——纯度、硬度和耐温性——使其在多个高科技行业中至关重要。

航空航天和高温环境

航空航天公司利用 PVD 为关键部件施加致密、耐高温的涂层。这些薄膜保护零件免受操作过程中遇到的极端温度和氧化应力，显著提高耐用性。

电子和光学

PVD 用于为太阳能电池板应用专用光学薄膜，并在半导体中应用精确的导电层。在原子级别控制薄膜厚度的能力对于这些设备的性能至关重要。

工业工具和部件

对于用于恶劣工业环境的切削工具、模具和其他部件，PVD 提供坚硬、耐腐蚀的涂层。这通过减少摩擦和磨损，显著延长了工具的寿命和性能。

了解权衡：PVD 与 CVD

要全面了解 PVD，将其与另一种主要的蒸汽沉积类别：化学气相沉积 (CVD) 进行比较会很有帮助。

PVD 的优势：纯度和视线

由于 PVD 物理转移源材料，所得薄膜异常纯净。它也是一个视线过程，这意味着涂层仅应用于可以直接从源头“看到”的表面。这对于高精度涂覆平面或缓和弯曲的表面非常出色。

CVD 的优势：共形涂层

相比之下，CVD 将基底暴露于挥发性前体气体，该气体在表面发生化学反应以形成薄膜。这种气体可以流过并进入复杂的几何形状，使得 CVD 在均匀涂覆复杂、非视线表面方面更胜一筹。

为您的目标做出正确选择

选择正确的沉积方法完全取决于您的应用要求和您要涂覆的零件的几何形状。

• 如果您的主要关注点是高纯度涂层或温度敏感部件：PVD 通常是更好的选择，因为它具有较低的加工温度和直接的材料转移。
• 如果您的主要关注点是均匀涂覆复杂的、三维形状：CVD 的气基工艺比 PVD 的视线特性提供更好的共形覆盖。
• 如果您的主要关注点是极高的硬度和耐磨性：PVD 和 CVD 都能产生出色的结果，因此决定将取决于所涉及的具体涂层材料和基底。

最终，了解 PVD 物理转移和 CVD 化学反应之间的根本区别是选择适合您特定需求的技术的关键。

总结表：

特点	PVD（物理气相沉积）	CVD（化学气相沉积）
工艺类型	材料的物理转移	表面化学反应
涂层覆盖范围	视线（源头可见的表面）	共形（涂覆复杂的三维形状）
典型薄膜纯度	极高	高
最适合	温度敏感部件，高纯度需求	复杂几何形状的均匀涂层
