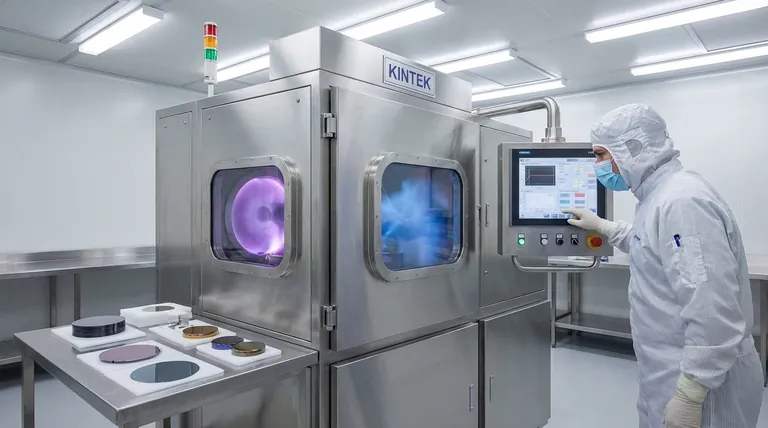

本质上，物理气相沉积 (PVD) 是一种基于真空的涂层工艺，它将材料从原子层面从源头转移到基材表面。这种方法涉及通过蒸发或溅射等过程，从目标材料中物理生成蒸汽，然后蒸汽通过真空并凝结到物体上，形成非常薄、高性能的薄膜。
PVD 的核心概念是其纯物理性质。与其他方法不同，它不依赖化学反应，而是利用物理力或高温产生蒸汽，该蒸汽在目标表面固化形成耐用的薄涂层。
核心原理：从固体到蒸汽再到薄膜
物理气相沉积是一种在真空室中进行的“视线”工艺。整个方法可以分为三个基本阶段。
第一阶段：蒸汽生成
第一步是将固体涂层材料（称为“靶材”）转化为蒸汽。这通常通过两种方式之一实现。
蒸发涉及在真空中加热靶材，直到它沸腾并蒸发，释放出在腔室中传播的原子。
溅射（在某些语境中称为“喷射”）涉及用高能离子轰击靶材，这些离子物理地将原子从材料表面敲出，将其喷射到真空室中。
第二阶段：蒸汽传输
一旦原子蒸发，它们就会通过真空室传播。真空至关重要，因为它确保了蒸发原子与其他气体粒子碰撞的可能性最小，从而使它们能够沿直线直接传播到基材。
第三阶段：凝结和薄膜生长
当蒸发原子到达基材（被涂覆的物体）较冷的表面时，它们会凝结并固化。这会逐层堆积，形成一层薄而致密且高度附着的薄膜。该薄膜的最终特性取决于沉积速率和到达原子的能量等因素。
主要优点和常见应用
选择 PVD 是因为它能够生产具有特定高性能特性的涂层。其物理性质使其特别适用于某些材料和结果。
高性能特性
PVD 薄膜以其对基材的优异附着力而闻名。该工艺还可以创建异常坚硬、致密且耐腐蚀的涂层。
材料的多功能性
PVD 的一个显著优势是它能够处理熔点非常高的材料，这些材料使用其他方法难以或不可能加工。
广泛的工业用途
PVD 的优势应用于许多行业。常见应用包括：
- 航空航天：为部件施加致密、耐高温的涂层，以承受极端环境。
- 光学与电子：为太阳能电池板创建薄光学薄膜，并为半导体创建涂层。
- 工具：为切削工具和工业部件添加坚硬、耐磨的涂层，以延长其在恶劣条件下的使用寿命。
了解权衡：PVD 与 CVD
要充分理解 PVD 的作用，将其与另一种常用技术：化学气相沉积 (CVD) 进行比较会很有帮助。虽然两者都创建薄膜，但它们的底层机制根本不同。
决定性差异：物理与化学
核心区别很简单：PVD 是一种物理过程，在不改变其化学性质的情况下将材料从 A 移动到 B。CVD 是一种化学过程，其中气体在基材表面反应，形成新的固体材料作为涂层。
复杂形状的覆盖
由于 PVD 是一种“视线”技术，它可能难以均匀涂覆复杂、精细的几何形状。CVD 在这方面表现出色，因为前体气体可以流过物体，提供均匀的“环绕式”涂层。
操作条件和材料
PVD 通常用于沉积纯金属、合金和某些可以蒸发或溅射的化合物。CVD 经常用于生长特定的晶体结构，如碳纳米管，或在需要精确化学反应的半导体上创建高纯度薄膜。
为您的目标做出正确选择
选择正确的沉积方法完全取决于材料、基材的形状以及最终涂层的所需特性。
- 如果您的主要重点是将坚硬、耐用的高熔点材料涂层应用于相对简单的表面：PVD 是其强大附着力和性能的理想选择。
- 如果您的主要重点是均匀涂覆具有非视线表面的复杂三维物体：CVD 是更有效的方法，因为它基于气体，无方向性。
- 如果您的主要重点是通过特定的化学反应创建薄膜以实现高纯度或独特的晶体结构：CVD 提供了这些专业应用所需的控制。
最终，了解 PVD 的基本物理机制是利用其独特能力创建强大、高性能表面的关键。
总结表：
| 方面 | PVD (物理气相沉积) | CVD (化学气相沉积) |
|---|---|---|
| 工艺类型 | 物理（蒸发、溅射） | 化学（气体反应） |
| 涂层均匀性 | 视线；在复杂形状上均匀性较差 | 共形；非常适合复杂的 3D 物体 |
| 典型应用 | 坚硬、耐磨涂层；高熔点材料 | 高纯度薄膜；特定晶体结构 |
| 主要优势 | 优异的附着力，致密涂层 | 均匀的“环绕式”涂层能力 |
