管式炉的核心原理是电阻加热。它使用加热元件（通常是盘绕的电线）围绕中心管。当电流通过这些线圈时，其固有的电阻使其剧烈发热，然后热量向内辐射，均匀加热放置在管内的样品。
其基本原理是将电能转化为绝缘圆柱形腔室内的受控辐射热能。这种设计允许在密闭且通常是特定气氛环境中对样品进行精确的温度控制。

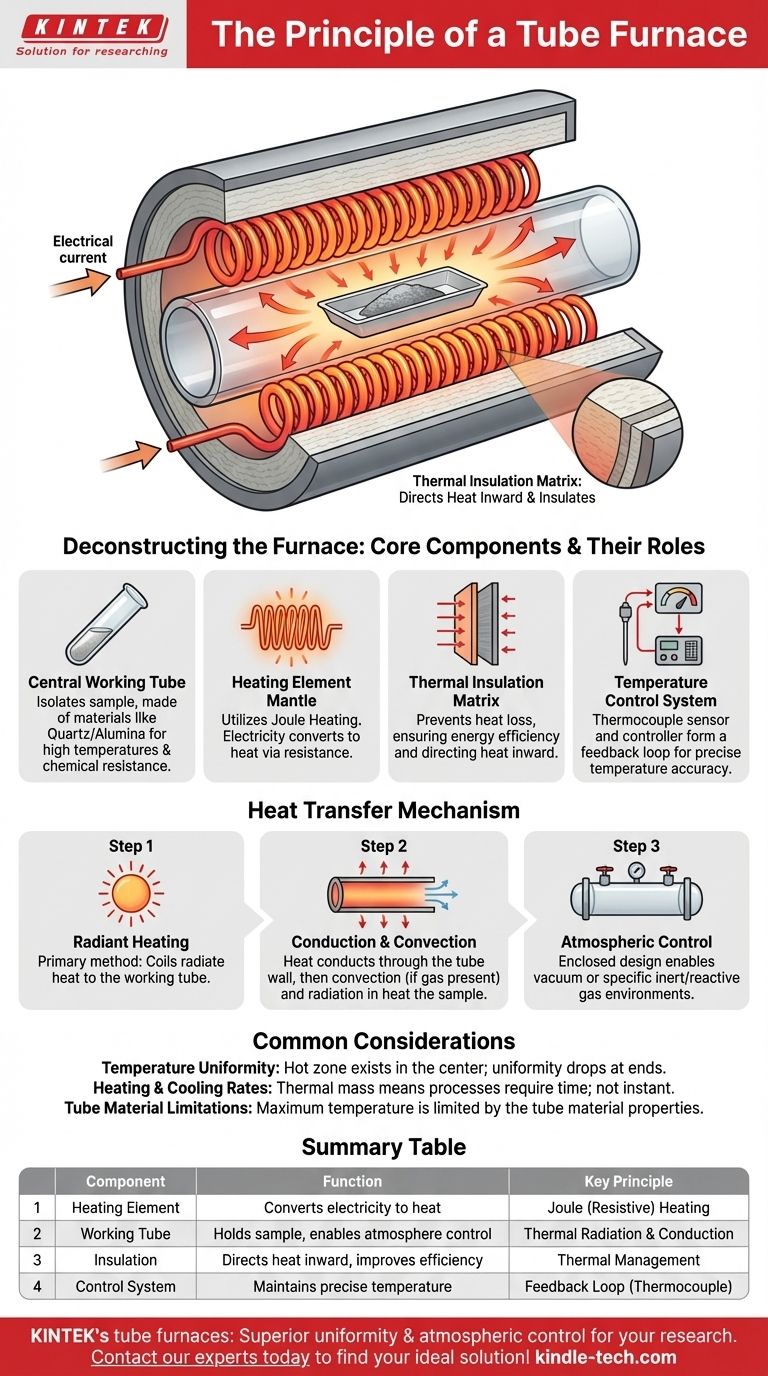

炉子的解构：核心部件及其作用
要真正理解其原理，我们必须了解其关键部件如何协同工作以产生和管理热量。
中心工作管
工作管是炉子的核心，作为样品的主要腔室。它是一个长而圆柱形的容器，将样品与加热元件隔离开来。
管材由各种材料制成，如石英、氧化铝或专用金属合金，根据所需的最高温度、化学兼容性和抗热震性进行选择。
加热元件套筒
管子周围是一个包含加热线圈的“套筒”。这就是能量转换发生的地方。
其原理是焦耳加热（或电阻加热）。当电流流过线圈时，电阻将电能直接转化为热量。这与普通烤面包机使用的原理相同，但经过设计，可实现更高的温度和精度。
隔热矩阵
加热线圈不暴露在外；它们嵌入在隔热矩阵中。
这种绝缘至关重要。它具有两个功能：防止热量向外散失以提高能源效率和安全性，以及将产生的热量向内引导到工作管，确保样品获得均匀加热。
温度控制系统
一个热电偶（一种温度传感器）放置在加热元件或管子附近。
该传感器向控制器提供实时温度数据。然后，控制器调节发送到线圈的电功率，形成一个反馈回路，以高精度维持所需温度。该控制系统是炉子可靠运行的基础。
了解传热和过程控制
热量从热源传递到样品的方式是炉子功能的关键。这种理解允许对材料加工进行精确控制。
辐射加热占主导地位
主要的传热方式是热辐射。加热套筒的炽热内表面辐射能量，该能量被工作管的外表面吸收。
传导和对流紧随其后
一旦管壁变热，热量会通过管材传导到其内表面。从那里，它加热管内的气氛。
最后，辐射和对流（如果存在气体）的组合将热量从内管壁传递到样品，样品通常放置在陶瓷或金属“舟”中。
实现气氛控制
管子的封闭性质是关键的设计原则。通过在管子两端安装法兰，可以创建一个密封环境。
这使得工艺可以在真空或特定惰性或反应性气体的存在下运行，这在开放式空气炉中是不可能实现的，并且对于许多先进材料应用至关重要。
常见陷阱和注意事项
虽然功能强大，但管式炉的设计伴随着固有的操作权衡，必须加以管理才能获得成功的结果。
温度均匀性
虽然设计用于均匀性，但在管子中心存在一个“热区”，温度最稳定。管子两端附近的温度可能会显著下降。精确的样品放置至关重要。
加热和冷却速率
高温稳定性所需的隔热也意味着管式炉具有显著的热质量。因此，它们无法立即加热或冷却。这些速率必须纳入您的工艺时间安排中。
管材限制
整个系统的最高工作温度最终受工作管材料的限制。例如，将石英管推到其热极限以上会导致其变形或破裂。
将此原理应用于您的目标
了解管式炉的工作原理使您能够有效地选择和使用它来实现您的特定目标。
- 如果您的主要重点是材料合成或退火：受控、绝缘辐射加热的原理提供了您所需的稳定均匀温度环境。
- 如果您的主要重点是在特定气氛中进行处理：封闭的管式设计是使您能够控制环境的关键特征，无论是高真空还是特定工艺气体。
- 如果您的主要重点是创建热梯度：多区管式炉（采用相同加热原理，具有多组独立线圈）是理想的选择。
通过掌握电阻加热、热辐射和反馈控制之间的相互作用，您可以更好地管理实验并获得更可靠的结果。
总结表：
| 组件 | 功能 | 关键原理 |
|---|---|---|
| 加热元件 | 将电能转化为热能 | 焦耳（电阻）加热 |
| 工作管 | 容纳样品，实现气氛控制 | 热辐射与传导 |
| 绝缘层 | 将热量向内引导，提高效率 | 热管理 |
| 控制系统 | 保持精确温度 | 反馈回路（热电偶） |
