什么是真空镀膜技术？高性能薄膜指南

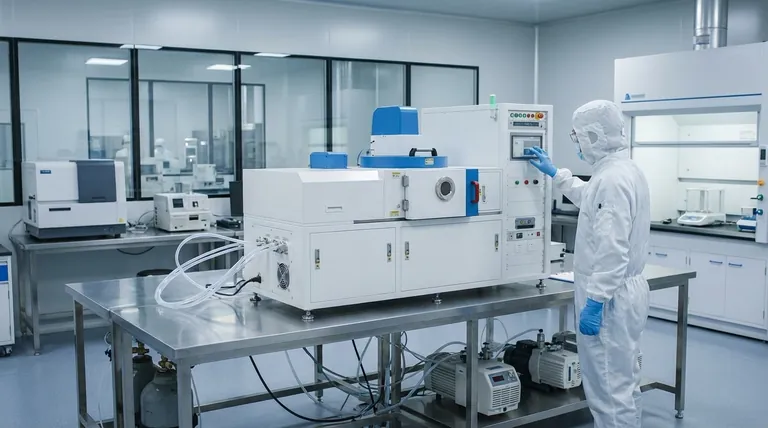

真空镀膜是一系列工艺，用于在表面（称为基底）上沉积一层非常薄、均匀的材料。整个过程在高度真空的腔室中进行，这是实现高纯度、高性能涂层的关键要素，而这在开放空气中是不可能实现的。

关键的见解是，真空本身不仅仅是一种环境设置，而是这项技术的核心推动者。通过去除空气和其他污染物，真空为汽化的镀膜材料创造了一个超洁净的环境，使其能够畅通无阻地传输，并以原子级的精度完美地结合到目标表面。

为何真空必不可少？

创造超洁净环境

真空的主要目的是从腔室中去除空气分子、水蒸气和任何其他空气中的颗粒。如果没有真空，这些颗粒会污染涂层并干扰工艺。

确保颗粒无阻碍传输

在真空中，镀膜材料的原子可以从源头直线传输到基底。这种直接路径对于形成致密、均匀且高度附着的薄膜至关重要。

核心真空镀膜工艺

阶段1：实现真空

在进行任何镀膜之前，腔室必须抽真空至非常低的压力。这通常是一个两阶段过程，首先使用机械泵进行初步低真空，然后使用扩散泵达到所需的高真空状态。

阶段2：汽化源材料

固体源材料被转化为蒸汽。这是不同真空镀膜技术分化的核心步骤。

• 热蒸发：将材料在坩埚中加热，直至其熔化并蒸发。
• 物理气相沉积 (PVD)：材料被等离子体中的离子轰击（溅射）或通过电弧放电汽化。

阶段3：沉积到基底上

汽化的原子或分子通过真空传输，并在被镀部件的较冷表面凝结。这种沉积是原子级的，逐层构建形成薄而结合牢固的涂层。

阶段4：改性涂层（可选）

在工艺过程中，可以精确地将反应气体（如氮气）引入腔室。这些气体与金属蒸汽反应形成新化合物（如金属陶瓷），从而获得具有特定机械、化学或光学性能的涂层。

深入了解：PVD工作流程

物理气相沉积（PVD）是真空镀膜技术的一个现代且突出的例子。

工业流程

典型的PVD工艺是一个多步骤的工作流程，旨在进行质量控制。它包括部件的预处理和清洁、将其固定在腔室内部、PVD镀膜循环本身，以及镀膜后的厚度和附着力质量检查。

材料和所得性能

诸如钛、锆和铬等固体金属被汽化，并常与反应气体结合。所得薄膜提供卓越的硬度、耐磨性、耐腐蚀性以及特定的装饰或光学表面处理。

了解权衡

精度与复杂性

真空镀膜对薄膜厚度和纯度提供了无与伦比的控制。然而，这种精度需要对专业真空腔室、泵送系统和控制电子设备进行大量投资。

环境优势

与传统的湿法电镀工艺相比，PVD是一种干燥、环保的技术。它不产生有害废料，使其成为更清洁的制造选择。

视线限制

在许多真空镀膜方法中，镀膜材料从源头直线传输到基底。这使得在具有复杂三维几何形状的部件上实现完美均匀的涂层变得具有挑战性，除非采用复杂的部件旋转。

如何将其应用于您的项目

了解您的主要目标是有效利用这项技术的关键。

• 如果您的主要关注点是极致的耐用性：PVD是为切削工具、工业部件和医疗植入物施加坚硬、耐磨涂层的绝佳选择。
• 如果您的主要关注点是装饰或光学性能：精确的原子级沉积允许创建产生特定颜色、反射率或滤光特性的薄膜。
• 如果您的主要关注点是耐腐蚀性：薄而致密的真空沉积层可以形成一个不透水的屏障，保护底层基底免受化学侵蚀。

最终，真空镀膜是一种多功能的平台技术，可以在不改变物体底层结构的情况下改变其表面特性。

总结表：

关键方面	描述
工艺	在高真空腔室中沉积薄而均匀的材料层
核心优势	创建在开放空气中无法实现的高纯度、高性能涂层
常用技术	热蒸发、物理气相沉积 (PVD)
主要应用	耐用性（工具、植入物）、装饰/光学表面处理、耐腐蚀性
主要优点	原子级沉积，实现精确、附着力强的薄膜
