是的，应变硬化确实会影响导电性。应变硬化，也称为加工硬化，通过在其晶体结构中引入微观缺陷来增强金属的强度。虽然这些缺陷增加了机械强度，但它们也扰乱了电子的通路，从而降低了材料的导电性（或者，换个角度看，增加了其电阻率）。
应变硬化在金属的机械强度和电性能之间造成了根本性的权衡。正是那些使金属更硬更强的缺陷，也阻碍了电子的流动，从而降低了其导电性。
效应背后的物理原理
为了理解这种关系，我们需要了解电子如何在金属中移动以及应变硬化如何改变材料的内部结构。
电子如何在导体中移动
在铜或铝等金属导体中，电子不与单个原子紧密结合。相反，它们形成了一个“自由电子海”，可以轻松地在材料的晶格中移动。
导电性是衡量当施加电压时这些电子自由移动能力的指标。在理论上完美的晶体中，电子流几乎不会受到阻碍。
应变硬化的影响
当金属通过弯曲、轧制或拉伸等过程发生永久变形（塑性变形）时，就会发生应变硬化。这种变形会使原子偏离其在晶格中的理想位置。
这个过程会产生高密度的线缺陷，称为位错。这些位错本质上是原子有序排列中的微观扰动。
电子散射：电阻的来源
携带电流的自由电子可以被认为是穿过晶格的波。任何扰乱晶格完美周期性结构的事物都可能导致这些电子波散射。
这些位错充当散射中心。当电子遇到位错时，其路径会发生偏转，这会阻碍其整体向前运动。这是电阻的微观起源。因此，通过应变硬化引入的位错越多，发生的散射事件就越多，材料的电阻率也就越高。
量化影响
虽然这种影响是直接且可预测的，但其幅度取决于材料和加工硬化的程度。
微小但显著的变化
对于大多数常见导体而言，这种影响相对较小，但在要求苛刻的应用中可能至关重要。例如，高纯度铜的严重冷加工可以使其电阻率增加 2-5%。
虽然这看起来微不足道，但在高功率输电线路或敏感电子设备等应用中，电阻增加几个百分点可能导致显著的能量以热量形式损失，并导致效率大幅下降。
材料纯度是一个因素
应变硬化对导电性的影响在高纯度金属中更为显著。这是因为在纯金属中，很少有其他缺陷（如杂质原子）来散射电子。电阻的主要来源成为位错本身。
在纯度较低的合金中，由于合金元素的散射，基线电阻率已经较高，因此位错产生的额外电阻的相对影响较小。
了解权衡
应变与导电性之间的关系是经典的工程折衷。您通常无法在同一种材料中同时最大化机械强度和导电性。
强度-导电性困境
应变硬化线材（通常称为“硬拉线”）明显更坚固，更能抵抗机械疲劳。然而，它的导电性会比其较软的对应物略低。
退火线材——经过成形后热处理的线材——具有低得多的位错密度。这个过程会软化金属，但通过修复晶格将其导电性恢复到最大水平。
退火的可逆性
这种权衡通过退火来管理。通过加热加工硬化的金属，您为原子提供了足够的能量，使其重新排列成更有序、能量更低的状态。
这个过程大大减少了位错的数量，这同时软化了材料并增加了其导电性。这就是为什么有不同“回火”（例如，硬、半硬、软/退火）的金属可供选择。
为您的应用做出正确选择
选择硬化或退火材料完全取决于您设计的主要要求。
- 如果您的主要关注点是最大电气效率：选择完全退火的材料（例如，“软态”），以最大限度地减少电阻损耗，同时接受其较低的抗拉强度和耐用性。这在电机绕组和变压器线圈中很常见。
- 如果您的主要关注点是机械强度和耐用性：使用应变硬化材料（例如，“硬拉”），接受导电性上的轻微损失。这对于必须在长跨度上支撑自身重量的架空电力线至关重要。
- 如果您的主要关注点是平衡方法：选择中间回火（例如，半硬），它在必要的机械性能和可接受的电性能之间提供了校准的折衷。这通常用于建筑电线和连接器。
理解材料的机械历史与其电性能之间的这种基本关系是做出可靠工程决策的关键。
总结表：
| 材料状态 | 机械强度 | 导电性 | 主要特点 |
|---|---|---|---|
| 退火（软） | 较低 | 较高（最大） | 最适合最大电气效率 |
| 应变硬化（硬） | 较高 | 较低 | 强度增加，导电性略有损失 |
| 中间回火 | 平衡 | 平衡 | 强度和导电性之间的折衷 |
需要帮助为您的实验室应用选择合适的材料吗？
应变硬化在机械强度和电气性能之间造成了关键的权衡，这可能会影响您的实验和设备效率。在 KINTEK，我们专注于提供根据您的特定需求量身定制的实验室设备和耗材——无论您需要具有最大导电性的敏感电子材料，还是需要增强耐用性的要求苛刻的机械应用材料。
让我们的专家帮助您优化材料选择！ 立即联系我们，讨论我们如何通过精密设备和明智的解决方案支持您实验室的独特需求。

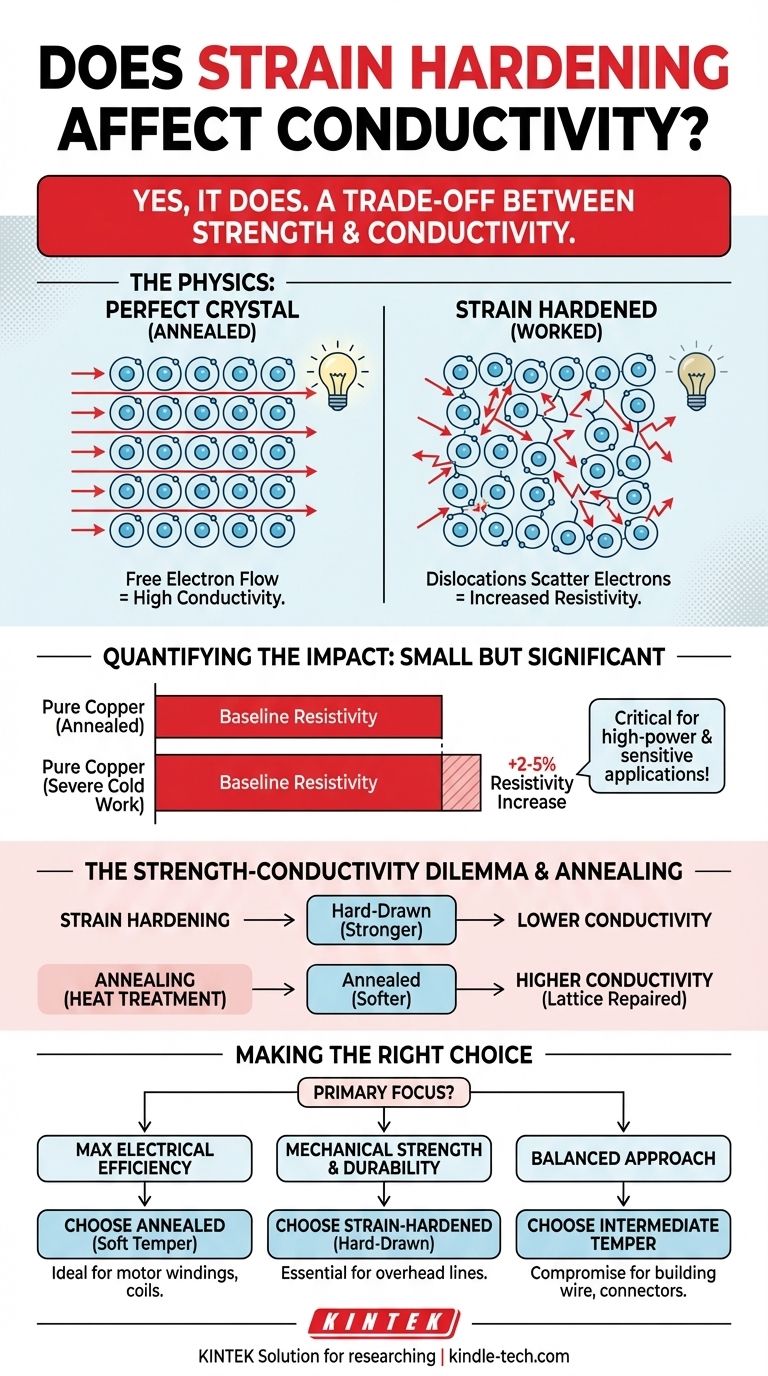

图解指南
