磁控溅射如何工作？高质量薄膜沉积指南

磁控溅射的核心是一种高度受控的物理气相沉积（PVD）方法，用于制备极薄且均匀的材料薄膜。该过程在真空中进行，利用磁场捕获电离气体等离子体，并将其集中到称为“靶材”的源材料上。这种强烈的轰击将原子从靶材上撞击下来，然后这些原子移动并凝结到“衬底”上，形成所需的涂层。

关键点不仅仅是溅射本身，而是磁控管的作用。磁场显著提高了等离子体的效率，与非磁性溅射相比，可实现更高的沉积速率、更好的薄膜质量，并能在更低的压力下运行。

溅射过程：分步细分

要真正理解磁控溅射，我们可以将其分解为四个基本阶段。每个步骤都在薄膜的最终质量中扮演着关键角色。

步骤1：创建真空环境

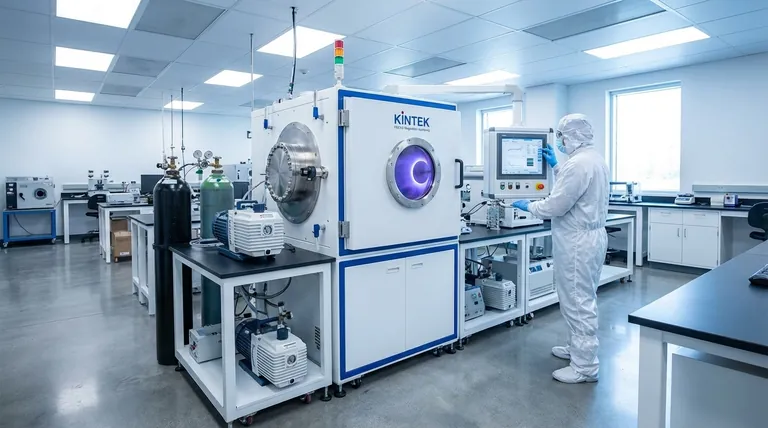

整个过程都在一个密封的真空腔室内进行。

这对于去除氧气和氮气等大气气体至关重要，否则它们会污染薄膜或与工艺发生反应。清洁的环境确保了最终涂层的纯度。

步骤2：产生等离子体

少量惰性气体，通常是氩气（Ar），被引入腔室。

在靶材（充当阴极）和衬底（通常靠近阳极）之间施加高电压。这个电场使氩气带电，从原子中剥离电子，从而产生等离子体——一种由正氩离子（Ar+）和自由电子组成的发光电离气体云。

步骤3：轰击和碰撞级联

带正电的氩离子被电场加速，并以巨大的动能撞击带负电的靶材表面。

这种撞击并非简单地从表面“剥落”一块。它在靶材的原子晶格内引发碰撞级联，将动量从离子传递给靶原子。当这种级联到达表面时，如果能量超过材料的表面结合能，它就会喷射出靶原子。

步骤4：沉积到衬底上

被喷射出或“溅射”出的原子穿过真空腔室。

它们最终撞击到衬底上，衬底被策略性地放置以拦截它们。撞击到较冷的衬底后，原子凝结并逐层堆积，形成致密且均匀的薄膜。

磁控管的关键作用

上述过程是标准溅射。而“磁控管”是使这项技术如此强大和广泛使用的特殊组件。

用磁场捕获电子

一组强大的磁铁放置在靶材后面。这会产生一个磁场，投射到靶材表面前方。

这个磁场对于重氩离子来说太弱，但对于轻得多的快速移动电子来说足够强，可以将它们捕获在靠近靶材的螺旋路径中。

提高电离效率

通过捕获电子，磁控管显著增加了它们的路径长度。它们不再只进行一两次碰撞，而是进行数百次。

每次与中性氩原子碰撞都有机会产生新的氩离子。这导致等离子体密度更高、强度更大，并直接集中在靶材上方，这正是最需要它的地方。

优点：更高的速率和更好的薄膜

这种高效等离子体导致轰击靶材的离子数量大幅增加。这直接转化为更高的沉积速率。

此外，由于该过程效率很高，因此可以在较低的气压下运行。较低的压力意味着溅射原子在到达衬底的途中遇到的气体原子更少，从而形成更纯净、更致密、更高质量的薄膜。

了解权衡和局限性

尽管磁控溅射功能强大，但它并非适用于所有情况的解决方案。了解其局限性至关重要。

直线视距沉积

溅射原子通常以直线从靶材移动到衬底。这种直线视距特性使得难以均匀涂覆具有尖角或凹槽的复杂三维形状。

靶材限制

最常见的设置，直流（DC）溅射，要求靶材具有导电性。涂覆绝缘或陶瓷材料是可能的，但这需要更复杂的设置，称为射频（RF）溅射。

某些材料的沉积速率

虽然比基本溅射快得多，但对于某些低熔点金属，它可能比其他PVD方法（如热蒸发）慢。

为您的目标做出正确选择

选择沉积方法完全取决于您对薄膜的期望结果。

• 如果您的主要关注点是高质量、致密的薄膜：磁控溅射是一个绝佳的选择，因为它能够制备具有高纯度、优异附着力和精确厚度控制的薄膜。
• 如果您的主要关注点是涂覆复杂的合金：溅射是理想的选择，因为它将材料从靶材转移到衬底，而不会改变其化学成分（化学计量）。
• 如果您的主要关注点是大面积工业涂层：磁控溅射的稳定性、可控性和可扩展性使其成为建筑玻璃、半导体和显示器制造等应用的首选技术。

通过理解这些原理，您可以有效地利用磁控溅射来为各种应用制备高度受控、高性能的薄膜。

总结表：

关键方面	描述
核心原理	利用磁场增强等离子体效率的物理气相沉积（PVD）。
主要优点	更高的沉积速率、更致密的薄膜，以及在较低压力下运行。
主要用途	为电子产品、光学器件和涂层制造均匀、高纯度的薄膜。
主要局限性	直线视距工艺可能使复杂3D形状的涂覆变得困难。
