什么是MPCVD方法?高纯度金刚石合成指南


从本质上讲,MPCVD方法是一个高度受控的过程,它利用微波能量产生专门的等离子体,用于生长高纯度薄膜。微波等离子体化学气相沉积(Microwave Plasma Chemical Vapor Deposition)的缩写,这项技术是通过将气体状态的原子小心地沉积到基板上来制造高质量人造金刚石和其他先进材料的行业标准。

MPCVD的独特优势在于其产生非平衡等离子体的能力。它利用定向的微波能量为化学反应产生高能电子,同时将整体气体和基板保持在低得多的温度下,从而确保了高纯度和过程稳定性。

解构MPCVD过程

要理解MPCVD,最好将其分解为基本步骤。整个过程在一个密封的真空室内进行,可以在其中精确控制气体。

### 微波的作用

该过程始于向反应器中引入低压气体,通常是碳源(如甲烷)与大量过量氢气的混合物。然后,类似于厨房烤箱中使用的微波辐射(但功率更强、更集中)被导入腔室中。

### 产生等离子体

这种强烈的微波能量不会直接加热气体。相反,它使气体中自由电子获得能量,使其加速到极高的速度。这些高能电子与中性气体分子(甲烷和氢气)碰撞,剥离它们的电子并将它们打散。

结果是等离子体:一种发光的、电离的气体混合物,由电子、离子和高反应性的分子碎片组成。

### 创造理想的生长环境

这种等离子体是MPCVD的引擎。电子碰撞产生两个关键组成部分:

  1. 活性碳物种: 这些是甲烷分子被打散的碎片,它们是金刚石薄膜的基本组成部分。
  2. 原子氢: 这是质量控制剂。它会选择性地蚀刻掉任何可能形成的非金刚石碳(如石墨),确保生长的薄膜具有纯净的晶体金刚石结构。
什么是MPCVD方法?高纯度金刚石合成指南

关键优势:非平衡等离子体

MPCVD的真正精妙之处在于它能够产生热不平衡。等离子体内部的不同组分存在于截然不同的温度下,这是其成功的关键。

### 高电子温度

直接吸收微波能量的电子温度可超过5000 K。这种极端的能量使它们在分解前驱气体方面非常有效,比简单的热加热效率高得多。

### 较低的气体温度

同时,主体气体和金刚石生长的基板保持在较低的温度下,通常在1000 K左右。这个较低的温度至关重要,因为它防止了对基板和反应器本身的损害,从而实现了对厚实、高质量薄膜至关重要的稳定、长时间的生长运行。

了解权衡

没有一种方法是完美的。MPCVD的精度伴随着特定的考虑因素,使其适用于某些应用,但不适用于其他应用。

### 纯度与复杂性

MPCVD以生产出最纯净的材料而闻名,因为能源(微波)是外部的。与其他CVD方法中可能降解并引入污染物到薄膜中的热灯丝等内部加热元件不同。

这种纯度的权衡是复杂性和成本。MPCVD系统需要复杂的微波发生器、波导和真空技术,使得初始设备投资明显高于更简单的方法。

### 质量与生长速率

MPCVD环境的高度受控性质,特别是原子氢在蚀刻缺陷中的作用,通常导致比其他技术更慢的沉积速率。重点完全放在结构完美性上,而不是速度。

何时选择MPCVD

您选择沉积方法应完全由您的最终目标驱动。MPCVD是要求苛刻的应用的专业工具。

  • 如果您的主要关注点是最终的材料纯度和质量: MPCVD是宝石级金刚石、高频电子设备、量子传感器和耐用光学窗口等应用的明确选择。
  • 如果您的主要关注点是快速生长或较低的初始成本: 像热丝CVD(HFCVD)这样的简单方法可能更合适,前提是您可以容忍更高的潜在污染和稍低的材料质量。

最终,选择MPCVD是一个战略性选择,适用于那些不妥协的材料质量证明其对复杂且高度受控过程的投资是合理的应用。

摘要表:

关键方面 MPCVD特性
过程 利用微波能量产生等离子体以进行薄膜沉积
主要优势 非平衡等离子体:高电子温度,低基板温度
最适合 高纯度材料、宝石级金刚石、先进电子产品
权衡 较高的设备成本和复杂性,较慢的生长速率

准备在您的实验室中实现无与伦比的材料纯度了吗? KINTEK 专注于先进的实验室设备,如MPCVD系统,提供高质量金刚石合成和材料研究所需的精度和可靠性。立即联系我们的专家,讨论我们的解决方案如何满足您的特定实验室需求并推动您的研究向前发展。

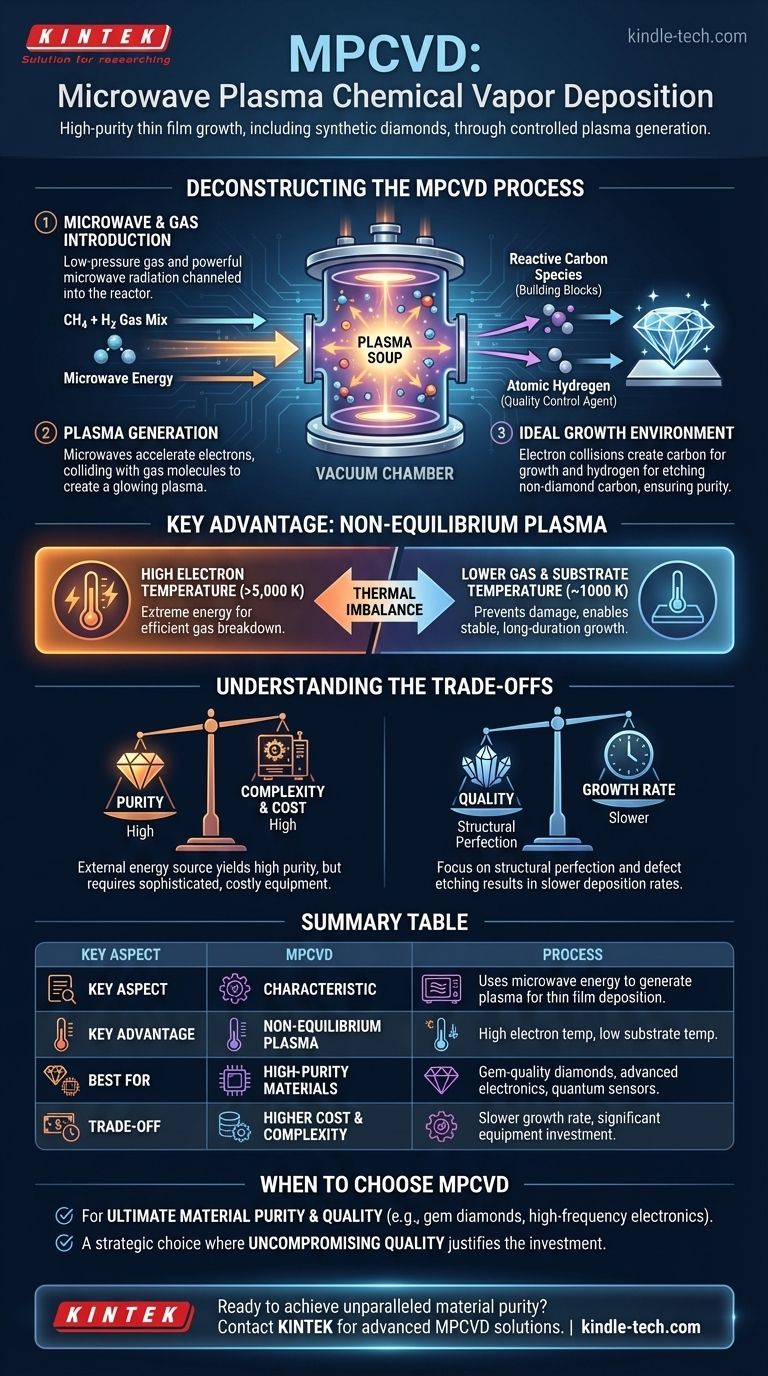

图解指南
