PECVD与CVD有何不同？解锁低温薄膜沉积

核心区别在于能量来源。传统的化学气相沉积（CVD）利用高温驱动化学反应，而等离子体增强化学气相沉积（PECVD）则利用电场产生等离子体来提供能量。这种根本性的区别使得PECVD能够在显著较低的温度下运行，与热CVD相比，这带来了多种可能性和权衡。

选择PECVD还是CVD并非哪个“更好”，而是哪个更适合任务。您的决定主要取决于基板对热的耐受性以及您需要达到的特定薄膜特性。

根本区别：能量如何供应

任何CVD工艺的目标都是提供足够的能量，将前驱体气体分解成活性物质，然后沉积成薄膜到基板上。能量的传递方式是主要的区别点。

热CVD的工作原理

传统热CVD完全依赖热量作为其能量来源。基板、腔室或两者都被加热到非常高的温度，通常在600°C到800°C之间。

这种强烈的热能提供了化学反应所需的“活化能”，将所需材料沉积到基板表面。该过程受热平衡动力学控制。

PECVD的工作原理

PECVD通过引入不同的能量来源——等离子体——来避免对极端高温的需求。通过施加强大的射频（RF）或微波场，前驱体气体被电离成含有高能电子和离子的物质状态。

这些高能电子与气体分子碰撞，将它们分解成活性自由基。由于反应的能量来自这些碰撞——而非热量——该过程可以在低得多的温度下运行，通常从室温到350°C。

等离子体化学的影响

等离子体的使用创造了一个非平衡环境。高能电子有效地非选择性地破坏化学键，强制发生在纯热条件下不会发生的反应。

这导致了具有独特成分和结构的薄膜，这些薄膜通常是非晶态的（缺乏晶体结构），而不是通常通过高温热CVD生长的更规则的晶体薄膜。

比较实际结果

能量来源的差异导致工艺特性和最终薄膜质量的显著不同。

操作温度和基板兼容性

这是最关键的区别。PECVD的低温工艺使其非常适合在热敏基板上沉积薄膜，例如塑料、聚合物或复杂的电子设备，这些基板会因传统CVD的高温而损坏或破坏。

薄膜结构和特性

热CVD常用于生产高纯度、致密且高度结晶的薄膜。高温允许原子排列成稳定的低能晶格。

相比之下，PECVD擅长制造非晶薄膜，如非晶硅（a-Si:H）或氮化硅（SiNx）。快速、非平衡的沉积在原子形成完美晶体结构之前将其“冻结”在原位，从而产生独特的光学和电学特性。

沉积速率和效率

PECVD工艺可以实现比热CVD显著更高的沉积速率。等离子体中物质的高反应性加速了薄膜生长，这可以减少处理时间和成本。

理解权衡

选择沉积方法需要平衡每种技术的优点和缺点。

低温（PECVD）的优势

PECVD的主要优点是其低操作温度。这显著降低了基板的热应力，防止层间不必要的扩散，并能够在大量无法承受高温的材料上进行涂覆。

高温（CVD）的需求

对于许多先进的半导体应用，高度有序的晶体结构对于最佳电子性能至关重要。实现这种质量水平通常需要热CVD提供的高温和平衡条件。

成本和过程控制

虽然PECVD更快的沉积可以降低运营成本，但生成和维持稳定等离子体所需的设备比简单的热反应器更复杂。然而，PECVD有时可以通过直接涂覆零件而无需复杂的掩膜步骤来简化制造。

为您的应用做出正确选择

您的最终决定必须以您的最终目标为指导，平衡基板需求与最终薄膜的所需特性。

• 如果您的主要重点是涂覆热敏材料：PECVD是唯一可行的选择，因为它能防止塑料或完全组装的电子产品等基板受到热损伤。
• 如果您的主要重点是创建高度有序的晶体薄膜：热CVD通常是必需的方法，因为高温对于原子沉降到稳定的晶格中是必要的。
• 如果您的主要重点是高沉积速度和创建独特的非晶薄膜：PECVD在吞吐量和工程新型材料特性方面都提供了显著优势。

最终，理解根本的能量来源——热量与等离子体——是选择适合您特定工程挑战的正确沉积技术的关键。

总结表：

特点	热CVD	PECVD
能量来源	高温 (600-800°C)	等离子体 (RF/微波)
典型温度范围	600°C - 800°C	室温 - 350°C
主要优势	高纯度、晶体薄膜	涂覆热敏材料
典型薄膜结构	晶体	非晶体

还在为选择适合您材料的沉积技术而烦恼吗？

无论您需要用PECVD涂覆热敏聚合物，还是用CVD生长高质量晶体薄膜，KINTEK都拥有专业知识和设备来满足您实验室特定的薄膜挑战。我们的团队可以帮助您选择完美的解决方案，以实现您的研究所需的薄膜特性和基板兼容性。

立即联系我们的专家，讨论您的应用，并了解KINTEK的实验室设备如何推动您的工作！

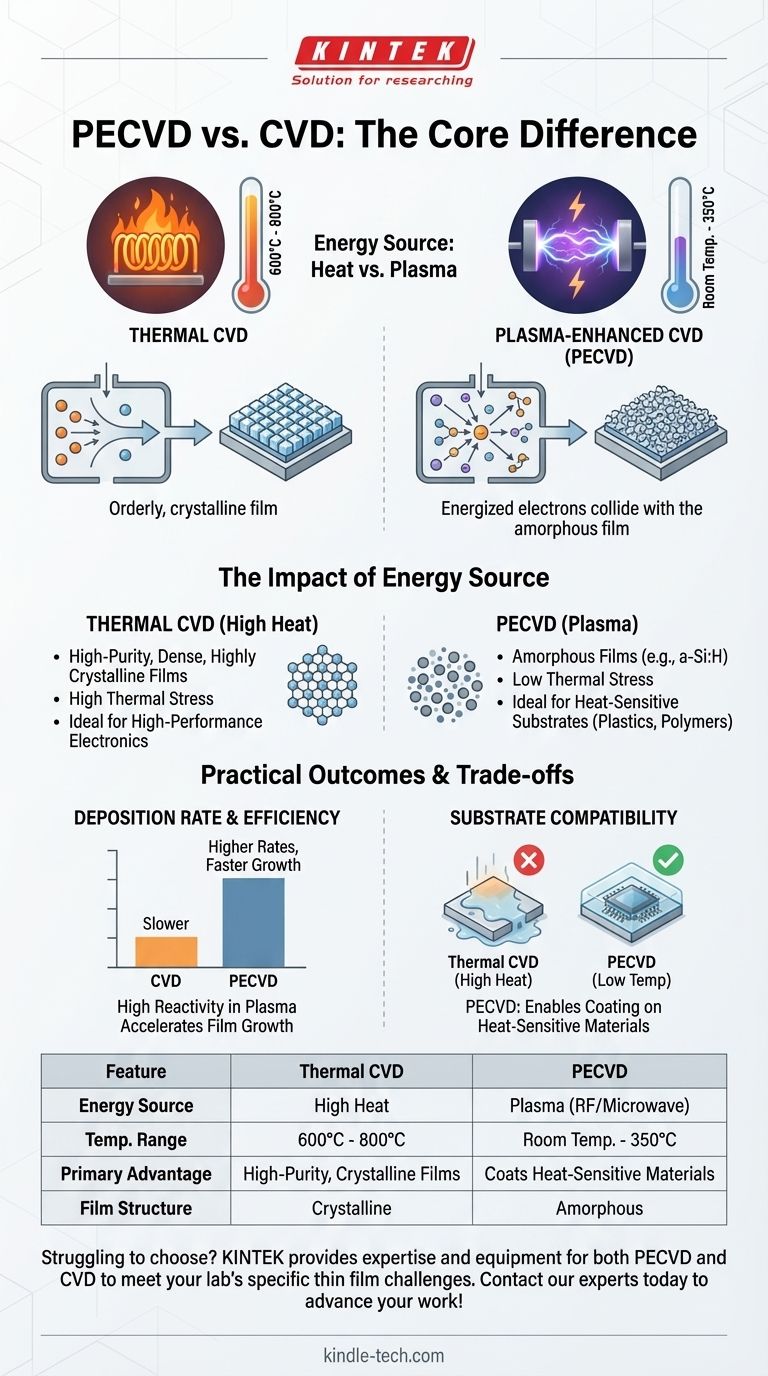

图解指南
