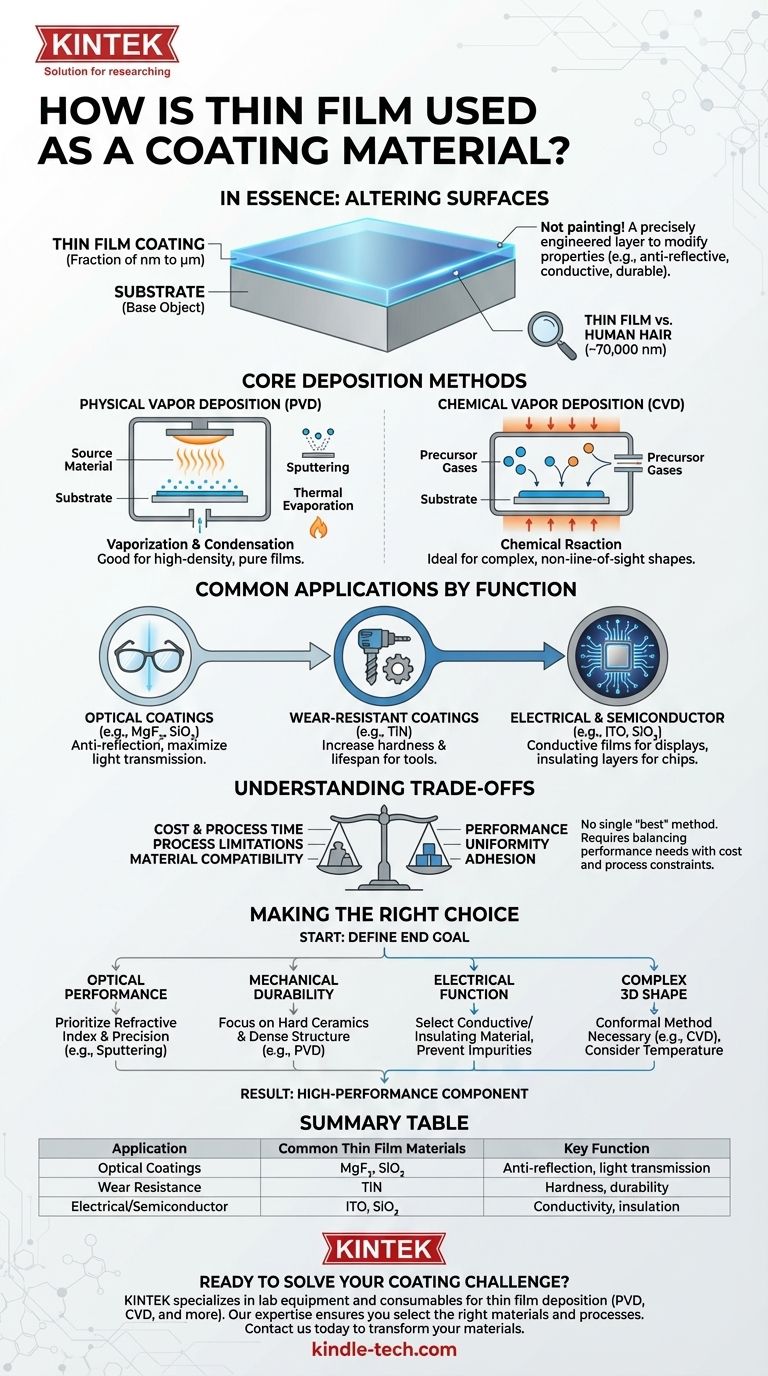

薄膜如何用作涂层材料？增强材料性能指南

本质上，薄膜是通过将一层微观上很薄、经过精确设计的材料层沉积到称为基底的表面上而用作涂层的。这个过程不像油漆；它是一种高度受控的技术，旨在从根本上改变基底的性能，例如使其抗反射、导电或耐磨损和耐腐蚀。选择特定的材料和沉积方法是为了实现所需的功能结果。

使用薄膜的关键挑战不仅仅是应用一层薄膜，而是战略性地选择材料、沉积工艺和薄膜结构的正确组合，以解决特定的工程问题。涂层的成功取决于这些选择与应用独特需求的契合程度。

什么是薄膜涂层？

定义尺寸

薄膜是厚度从几分之一纳米到几微米的材料层。为了形象化，一根典型的头发厚度约为70,000纳米。这种极薄的厚度使得薄膜能够在不显著改变其涂覆物体的物理尺寸或重量的情况下增加功能。

目标：改变表面性能

薄膜涂层的主要目的是赋予基底表面其自然不具备的特性。这是一种高效制造高性能组件的方式，因为物体的主体可以由成本效益高的材料制成，而关键的表面功能则由专业化的薄膜来处理。

基底与薄膜

基底（基础物体）与薄膜（涂层）之间的关系至关重要。基底提供机械结构，而薄膜提供特定功能，例如光学过滤、电绝缘或硬度。两者之间适当的附着力对于涂层的有效性和耐用性至关重要。

核心沉积方法：薄膜的制造方式

用于制造薄膜的方法与材料本身一样重要，因为它决定了薄膜的密度、均匀性和附着力。沉积的两个主要类别是物理气相沉积和化学气相沉积。

物理气相沉积 (PVD)

在PVD过程中，固体或液体源材料在真空室中汽化。然后，该蒸汽传输并冷凝到基底上，形成薄膜。

常见的PVD技术包括溅射（离子轰击靶材以溅射原子）和热蒸发（源材料被加热直到蒸发）。PVD非常适合制造非常纯净、高密度的薄膜。

化学气相沉积 (CVD)

CVD涉及将前驱体气体引入含有加热基底的腔室中。化学反应发生在基底表面，导致固体薄膜生长。

该方法非常适合涂覆复杂的、非视线可及的几何形状，因为气体可以到达所有暴露的表面。它对于半导体和其他电子元件的制造至关重要。

按功能划分的常见应用

薄膜的多功能性最好通过其现实世界的应用来理解。

光学涂层

诸如氟化镁 (MgF₂)和二氧化硅 (SiO₂)之类的材料用于制造眼镜镜片、相机镜头和太阳能电池板上的抗反射涂层，以最大化光传输。

耐磨涂层

诸如氮化钛 (TiN)等硬质材料被沉积到切削工具、钻头和机械部件上。这极大地提高了它们的硬度和使用寿命，使它们能够在更高的速度下运行。

电气和半导体涂层

诸如氧化铟锡 (ITO)之类的透明导电薄膜对于触摸屏和平板显示器至关重要。在微芯片制造中，二氧化硅等材料层用于创建构成晶体管的绝缘和导电通路。

理解权衡

选择薄膜解决方案需要清楚地了解固有的妥协。没有单一的“最佳”方法或材料；只有最适合特定应用的组合。

成本与性能

高度专业化的工艺，如原子层沉积（ALD，CVD的一个子类型，提供无与伦比的厚度控制），比热蒸发等通用方法要昂贵得多且速度慢。所需的性能必须证明其成本是合理的。

工艺限制

PVD通常是一种“视线”工艺，难以均匀涂覆复杂的三维形状。相反，CVD可以处理复杂的形状，但通常需要可能损坏对热敏感基底（如塑料）的高温。

材料兼容性

并非所有材料都能成功地沉积在所有基底上。诸如附着力差或热膨胀系数不匹配等问题可能导致薄膜在温度变化时剥落、开裂或分层。

为您的应用做出正确的选择

要选择合适的薄膜涂层，您必须从最终目标开始。

• 如果您的主要重点是光学性能： 优先考虑具有所需折射率的材料，以及保证精确厚度控制的沉积工艺，例如溅射。
• 如果您的主要重点是机械耐久性： 关注氮化物或碳化物等硬质陶瓷材料，以及确保致密、牢固附着的薄膜结构的PVD工艺。
• 如果您的主要重点是电气功能： 材料的选择（例如，用于导电的金属或用于绝缘的氧化物）是至关重要的，并且工艺必须防止会降低性能的杂质。
• 如果您的主要重点是涂覆复杂的三维形状： 可能需要类似CVD的保形方法，并且基底材料必须能够承受所需的过程温度。

通过仔细地将材料、其形式和沉积工艺与您的特定目标对齐，您可以将标准材料转变为高性能的功能组件。

摘要表：

应用	常见薄膜材料	关键功能
光学涂层	氟化镁 (MgF₂)、二氧化硅 (SiO₂)	抗反射、透光
耐磨性	氮化钛 (TiN)	工具的硬度、耐用性
电气/半导体	氧化铟锡 (ITO)、二氧化硅 (SiO₂)	显示器/芯片的导电性、绝缘性
