溅射靶材的应用有哪些?电子、涂层和能源领域的主要用途

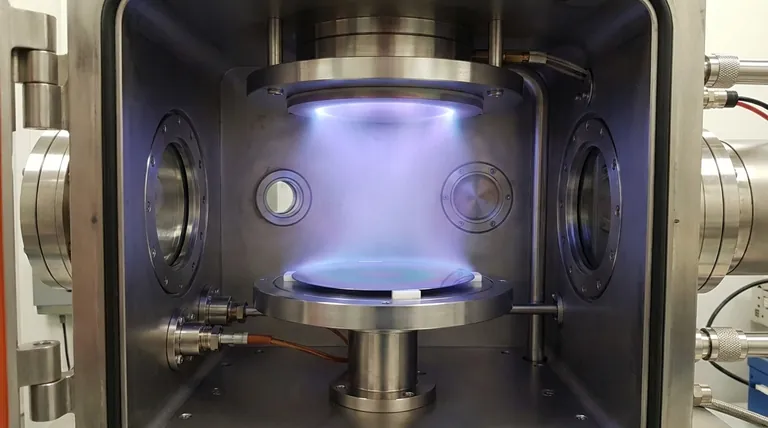

简而言之,溅射靶材是用于制造定义现代技术的微观薄膜的高纯度源材料。 这些薄膜沉积在表面上以赋予其基本特性,使溅射成为从电子和信息存储到太阳能和工具保护涂层等行业的基石工艺。

溅射靶材的核心应用不在于材料本身,而在于它所产生的​​高性能薄膜。该工艺允许工程师沉积精确的材料层——有时只有几原子厚——为产品增加关键功能,如导电性、绝缘性、耐磨性或光学特性。

现代电子学的基石

溅射是制造驱动我们数字世界的组件不可或缺的工艺。薄膜沉积的精度实现了电子设备的小型化和高性能。

集成电路(半导体)

溅射用于沉积构成微芯片内晶体管和布线的超薄导电和绝缘材料层。

例如,铪 (Hf) 靶材用于制造具有高介电常数的薄膜,这是实现更小、更高效、更强大半导体的关键特性。

显示器和触摸屏

从智能手机到电视的几乎所有平板显示器都依赖于溅射薄膜。

氧化铟锡 (ITO) 靶材是一个主要示例。它们用于制造既光学透明又导电的薄膜,这是使触摸屏和液晶显示器成为可能的关键组合。

信息存储

在硬盘和其他介质上存储大量数据的能力取决于溅射磁性薄膜。溅射沉积复杂的材料层,这些材料层可以磁化以表示数字信息的比特和字节。

提高耐用性和性能

除了电子产品,溅射还广泛用于应用保护涂层,以显着延长工具和组件的使用寿命和性能。这些功能性涂层是针对特定的环境挑战而设计的。

耐磨硬质涂层

溅射可以将极其坚硬的陶瓷薄膜应用于切削工具、钻头和工业部件上。

碳化钛 (TiC)氮化硼 (BN) 等材料用作溅射靶材,以制造这些硬质薄膜,它们显着减少摩擦和磨损,使工具在高速下使用寿命更长、性能更好。

防腐蚀和热防护

薄膜可以作为环境损害的完美屏障。溅射用于沉积化学惰性的层,以保护敏感组件免受腐蚀和氧化。

这些保护性薄膜还可以充当热障,保护部件在高温环境中免受损坏。

先进的光学和能源应用

溅射技术允许精确控制表面如何与光和能量相互作用,从而在绿色技术和高性能光学领域取得重大进展。

建筑玻璃和光学

溅射用于在建筑玻璃上应用多层涂层,以制造“低辐射”或 Low-E 窗户。这些薄膜会反射红外光,在夏季将热量阻挡在外,在冬季将热量保留在室内,从而大大提高能源效率。

类似的光学涂层也用于汽车应用和精密镜头中,以减少眩光和反射。

薄膜太阳能电池

高性能薄膜太阳能电池板的制造依赖于溅射。

氧化锌 (ZnO)锌铝 (ZnAl)硫化镉 (CdS) 等材料制成的靶材用于沉积将阳光直接转化为电能所需的确切半导体层。

了解材料要求

最终薄膜的性能完全取决于源靶材的质量。这导致对这些材料的要求非常高,远远超过传统行业的要求。

极高的材料纯度

溅射靶材不仅仅是一块金属或陶瓷。它必须具有极高的纯度,通常超过 99.99%。靶材中的任何杂质或污染物都将转移到薄膜上,可能毁掉最终产品的性能。

精确的微观结构控制

除了纯度之外,溅射靶材还需要对其物理特性进行严格控制。这包括密度、晶粒尺寸和材料成分的均匀性。任何不一致都可能导致沉积过程不均匀和组件故障。

缺陷的风险

靶材必须在结构上完美无缺,没有裂纹或空隙。在溅射过程中,这些缺陷可能导致污染或薄膜质量不一致,因此缺陷控制是制造的关键部分。

为您的目标做出正确的选择

溅射靶材的选择始终取决于最终薄膜所需的特定功能。材料功能。

  • 如果您的主要重点是导电性: 您将选择铜或铝等金属靶材用于布线,或选择 ITO 等化合物用于透明导体。
  • 如果您的主要重点是表面硬度和保护: 您将选择 TiC 等陶瓷靶材或 BN 等氮化物靶材来制造耐用、耐磨的涂层。
  • 如果您的主要重点是电绝缘: 您将使用铪或二氧化硅等电介质材料在半导体和其他电子产品中制造绝缘层。
  • 如果您的主要重点是能量转换: 您将利用 CdS 或 ZnO 等特定半导体材料,这些材料专为光伏应用而设计。

最终,溅射靶材是我们最先进技术的物理属性工程的“源代码”。

摘要表:

应用领域 使用的主要材料 薄膜的主要功能
半导体和集成电路 铪 (Hf)、铜 导电性、绝缘性
显示器和触摸屏 氧化铟锡 (ITO) 透明导电性
硬质和耐磨涂层 碳化钛 (TiC)、氮化硼 (BN) 表面硬度、耐磨性
太阳能电池板 氧化锌 (ZnO)、硫化镉 (CdS) 光吸收、能量转换
建筑玻璃 各种金属氧化物 热绝缘 (Low-E)、减少眩光
