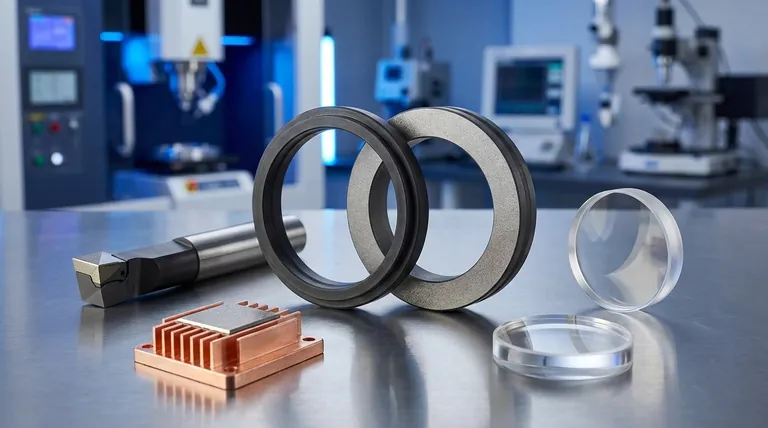

简而言之，化学气相沉积（CVD）金刚石被广泛应用于需要极致性能的各个行业。其主要应用利用其无与伦比的硬度用于切削工具和耐磨涂层，利用其卓越的导热性用于高功率电子产品中的散热器，以及利用其宽广的光学透明度用于激光器和导弹系统等恶劣环境中的保护窗口。
CVD金刚石工业价值的核心并非单一特性，而是其极致性能的独特组合。当传统材料在强烈的机械、热或光学应力下失效时，它是一种最后的选择材料。
为什么选择CVD金刚石？其多功能性的基础
CVD金刚石的工业用途是其物理特性的直接结果，这些特性与天然单晶金刚石几乎相同。了解这些特性是理解其应用的关键。
无与伦比的硬度和耐磨性
金刚石的极致硬度和低摩擦系数使其成为涉及磨损和摩擦应用的终极材料。
CVD技术允许将这种硬度以薄而耐用的薄膜形式应用于其他材料。这延长了部件在恶劣操作条件下的寿命，例如使用金刚石涂层工具加工汽车零件，或保护涡轮叶片免受严重磨损。
卓越的导热性
CVD金刚石是已知导热性最好的材料之一，远超铜。它擅长快速将热量从热源中带走。
这一特性对于高功率电子产品中的热管理至关重要。它被用作高频晶体管和激光二极管等敏感组件的散热器或“散热片”，防止它们过热和失效。
卓越的光学透明度
CVD金刚石在从X射线到微波的极宽电磁光谱范围内都具有透明性。它还极其耐用。
这种组合使其成为恶劣环境中保护窗口和光学组件的理想材料。应用包括激光窗口、X射线窗口以及导弹和飞机传感器上的保护罩，在这些地方，高速冲击可能会损坏其他材料。
化学惰性和纯度
CVD金刚石薄膜具有高纯度和化学惰性，耐腐蚀和耐高温。
这使得它们成为电子元件的优秀保护涂层，保护它们免受潮湿和腐蚀性物质的侵害。在半导体行业中，这种纯度对于制造高性能薄膜而不引入污染物至关重要。
了解实际局限性
尽管其性能卓越，但CVD金刚石并非万能解决方案。其应用受到显著的实际和经济权衡的制约。
成本和规模的挑战
更广泛应用的主要障碍是成本。CVD工艺耗能且缓慢，使得所得材料与替代品相比价格昂贵。
涂覆非常大的表面积（例如用于家用炊具）在经济上仍然具有挑战性。因此，其用途集中在性能能够证明其高成本的高价值应用中。
沉积的复杂性
应用均匀、高质量的金刚石薄膜需要精确控制温度、压力和气体化学成分。
这种复杂性可能会限制可以有效涂覆的形状和基材类型。金刚石薄膜与底层材料的附着力也是一个关键的工程挑战，必须针对每个特定应用加以解决。
为您的目标做出正确选择
选择CVD金刚石完全取决于操作挑战是否值得对这种优质材料进行投资。
- 如果您的主要关注点是在高磨损环境中延长部件寿命：将CVD金刚石用作切削工具、阀环和其他承受极端磨损的部件的表面涂层。
- 如果您的主要关注点是管理紧凑型电子产品中的极端热量：将CVD金刚石用作散热片，以保护关键高功率组件免受热故障。
- 如果您的主要关注点是在恶劣条件下实现可靠的光学性能：将CVD金刚石用于必须承受高温、辐射或物理冲击的保护窗口或透镜。
- 如果您的主要关注点是为半导体制造纯净、耐用的薄膜：使用CVD工艺沉积用于先进电子制造的高质量、惰性层。
最终，CVD金刚石是解决性能不容妥协问题的明确工程解决方案。
总结表：
| 特性 | 主要工业应用 |
|---|---|
| 无与伦比的硬度 | 切削工具，机械零件的耐磨涂层 |
| 卓越的导热性 | 高功率电子产品和激光器的散热器/散热片 |
| 卓越的光学透明度 | 激光器、导弹和传感器的保护窗口 |
| 化学惰性与纯度 | 半导体和腐蚀环境的保护涂层 |
