任何感应炉的核心都有一套核心组件，旨在将电能转化为强烈的局部热量。主要部件包括容纳感应线圈和坩埚的炉体、专用的电源装置、精确的控制系统以及必不可少的冷却系统。这些组件共同作用，产生强大的磁场，从内部加热导电材料。
感应炉不仅仅是一个加热器；它是一个精确控制的系统。它的真正功能在于电源、控制系统和感应线圈如何协同工作，产生强大的交变磁场，直接在待熔化材料内部感应出强烈的电流。
核心组件：加热发生的地方
炉体组件是熔化过程发生的物理结构。它旨在安全地容纳熔融材料，同时承受极端温度和强大的磁力。
感应线圈（感应器）
感应线圈是主要的活性组件。它是一个中空的铜管，缠绕成线圈，高频交流电通过其中流动。
这种电流在线圈中心产生强大且快速交变的磁场，这是整个感应加热过程的驱动力。
坩埚和耐火衬里
坩埚是容纳金属炉料的容器。它放置在感应线圈内，但不接触线圈。
坩埚由高度耐热的耐火材料制成，这些材料也是非导电的，以防止它们被磁场加热。材料的选择取决于要熔化的金属。
炉体和框架
炉体是支撑感应线圈和坩埚的钢结构框架。它经过精心设计，能够承受连续运行的机械应力和高温。
电源和控制系统：操作的大脑
这是炉子最复杂的部分。它接收标准市电，并将其转换为感应线圈所需的高频、大电流电源，同时提供精确的控制和安全性。
电源装置
电源不仅仅是将电能传输到线圈。它从根本上改变了电能。其关键阶段包括：
- 变压器和整流器：将电网输入的交流电转换为高压直流电。
- 逆变器：将直流电转换回交流电，但频率更高且精确受控。
- 电容器组：与逆变器协同工作，形成谐振电路，最大限度地提高电能传输到感应线圈的效率。
控制系统
控制系统是炉子的神经中枢，通常由带有集成电路的主控制板管理。它确保稳定、高效和安全的操作。
其职责包括自动频率扫描以找到最佳工作点，管理恒功率电路以在金属熔化时调节电压和电流，并提供全面的过压或过流故障保护。
基本支持系统
为了使感应炉可靠安全地运行，它依赖于管理废热和操作物流的关键辅助系统。
冷却系统
流经电源和感应线圈的巨大电流会产生大量热量。一个强大的水冷系统至关重要。
该系统通过中空铜感应线圈和电源柜内部循环冷却液以散热，防止组件发生灾难性故障。
烟气抽排
熔化过程会释放必须安全处理的烟气和气体。烟气抽排系统（通常是放置在炉子上方的罩子）是操作员安全和环境合规的关键组件。
了解权衡
虽然效率很高，但感应炉是要求苛刻的系统，具有必须理解的特定操作要求。
精确电源管理的必要性
炉子的高效率完全取决于复杂的电力电子设备。这些系统需要清洁电源并必须进行维护，因为可控硅整流器和逆变器板等组件对操作至关重要。
冷却不可或缺
冷却系统的有效性与炉子的可靠性和寿命直接相关。冷却能力的任何中断或降低都可能迅速导致过热和线圈或电源的严重损坏。
耐火衬里是消耗品
坩埚的耐火衬里承受着极端的温度和化学应力。它是一种消耗品，会随着时间的推移而磨损，必须定期监测和更换，以防止危险的金属泄漏。
为您的目标做出正确选择
在评估或操作感应炉时，了解这些部件之间的相互作用是关键。
- 如果您的主要关注点是操作可靠性：请密切关注冷却系统的设计和电源保护电路的全面性。
- 如果您的主要关注点是过程控制和质量：仔细检查控制系统的复杂性，特别是其保持恒定功率和自动调节频率的能力。
- 如果您的主要关注点是维护和正常运行时间：寻找模块化电源柜，其组件易于诊断和维修。
通过了解这些核心组件如何作为一个集成系统运行，您可以有效地操作、维护和指定适合您应用的感应炉。
总结表：
| 组件 | 主要功能 | 主要特点 |
|---|---|---|
| 感应线圈 | 产生磁场 | 中空铜管 |
| 电源 | 将市电转换为高频交流电 | 逆变器和电容器组 |
| 控制系统 | 管理电源和安全 | 自动频率扫描 |
| 冷却系统 | 散发线圈和电子设备的热量 | 水循环 |
| 坩埚和耐火材料 | 容纳熔融金属 | 耐热、非导电材料 |
准备好优化您的金属熔化过程了吗？KINTEK 专注于高性能实验室设备，包括专为精度、可靠性和效率而设计的感应炉。我们的系统具有先进的电源管理、强大的冷却和直观的控制，可满足您实验室的需求。立即联系我们，了解我们的解决方案如何提升您的运营并提供一致、高质量的结果。

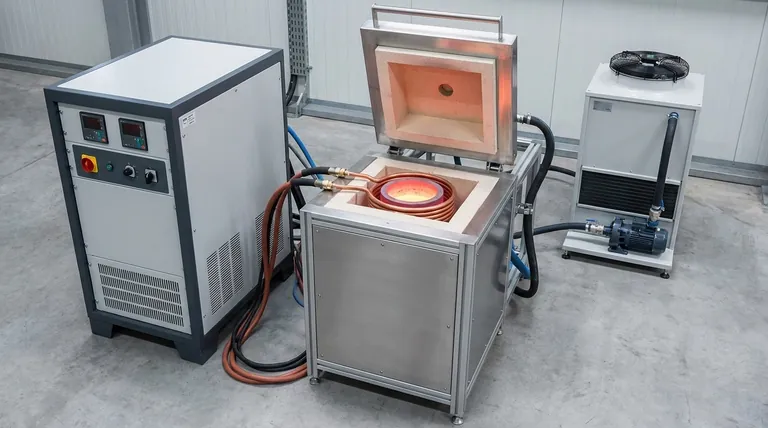

图解指南
