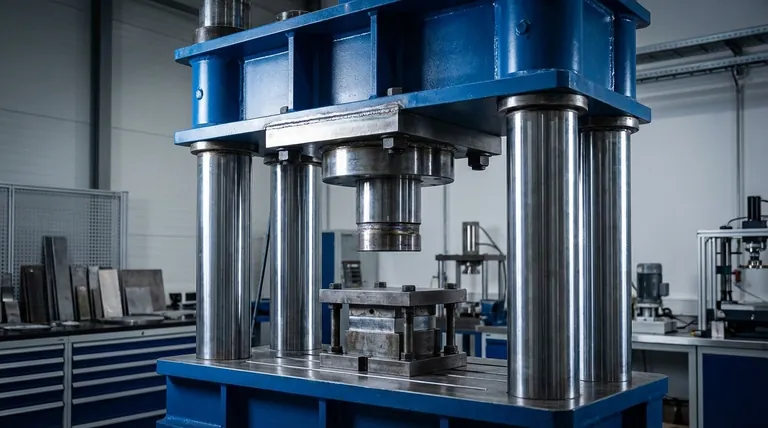

什么是冲床机架？冲床精度和力管理的基石

从本质上讲，冲床机架是机械式、液压式或气动式冲床的结构骨干。它是一个巨大的、刚性的组件——通常由床身、立柱和横梁组成——旨在吸收和承受成形、冲压或压制操作过程中产生的巨大力量。其全部目的是在极端载荷下保持对中和精度。

冲床机架的质量不是由其尺寸衡量的，而是由其抵抗变形的能力来衡量的。一个在载荷下会弯曲或“张开”的劣质机架会产生不准确的零件，导致工具过早磨损，并最终影响整个制造过程。

冲床机架的基本作用：力管理

冲床机架不是一个被动的外壳；它是一个主动的力管理和保持稳定性的系统。它的性能决定了所生产的每个零件的质量和一致性。

抵抗变形

当冲床施加吨位时，一个相等且相反的力会施加到机架上，导致其拉伸和弯曲。这种偏离其静止状态的偏差被称为变形。一个设计良好的机架通过足够的质量和结构完整性来建造，以使变形最小化，通常以每英尺千分之一英寸来衡量。

确保平行度

机架变形最关键的后果是动横梁和静止床身之间平行度的丧失。如果机架发生变形，模具的上下部分将无法完美对齐。这会导致零件厚度不一致、毛边和尺寸不准确。

吸收冲击和振动

冲压和成形是产生显著冲击的高冲击事件。机架的巨大质量和刚性有助于抑制这种能量，保护冲床的敏感驱动部件和轴承免于过早失效，并减少周围环境中的振动。

常见的冲床机架设计及其影响

机架的几何形状是影响其如何管理力的最大因素。最主要的两种设计具有明显的优点和缺点。

C型机架（或开口机架）

顾名思义，这种冲床机架的形状像字母“C”。它的主要优点是可接近性，允许从前部和侧面轻松装载和卸载零件和工具。

然而，其开放式前部设计也是其最大的弱点。在载荷下，“C”形的喉部容易张开，这种现象被称为角向变形或“偏航”。这使得C型机架冲床不太适合对精度或并行度要求很高的重吨位工作。

直立式（或柱式机架）

直立式冲床具有坚固的箱形结构，垂直的立柱直接在床身上方支撑横梁。这种设计将冲压力完全限制在立柱内部，立柱承受纯拉伸载荷。

与C型机架相比，这种结构提供了更优越的刚度和抗变形能力。直立式冲床是高速、大吨位和连续模具应用的标准选择，在这些应用中，精度和可重复性是不可或缺的。

理解权衡：结构和材料

机架的制造方式和所用材料与其整体设计同等重要。

焊接钢与铸铁

大多数现代冲床机架是由焊接钢板制造而成。这种方法提供了设计灵活性和成本效益。适当的工程设计、焊接和焊后热应力消除对于防止疲劳和确保长期结构完整性至关重要。

铸铁是传统材料，具有出色的减振特性。然而，它比钢更脆，而且大型复杂机架的铸造过程可能昂贵且容易出现隐藏缺陷。

拉杆的关键作用

许多高质量的直立式冲床都集成了拉杆。这些是穿过机架组件（床身、立柱、横梁）的垂直大型钢杆，并通过液压方式预紧到特定的预载荷。

这个过程使整个机架组件处于永久压缩状态。当冲床循环时，产生的力必须首先克服这种巨大的压缩预载荷，然后才能对机架产生拉伸应力或变形。这极大地提高了冲床的整体刚度，是高性能设备的标志。

为您的应用选择合适的机架

理想的机架完全取决于您工作的要求——平衡可接近性、精度和成本。

• 如果您的首要关注点是较小工件的多功能性和便捷的零件装载： C型机架冲床提供了可接近性和较低初始成本的最佳组合。
• 如果您的首要关注点是大批量生产和绝对精度： 直立式冲床，特别是带有预应力拉杆的，对于保持准确性和最大化模具寿命至关重要。
• 如果您的首要关注点是压制轴承或校直零件等一般车间工作： 简单的H型机架液压机提供了一个强大且具有成本效益的解决方案，而无需生产冲床的复杂性。

归根结底，理解冲床机架就是理解所有零件质量和工艺可靠性所建立的基础。

摘要表：

机架类型	关键特性	最适合	注意事项
C型/开口机架	开放式前部设计，方便操作	多功能性、方便的零件装载、较小工件	在载荷下容易发生角向变形
直立式/柱式机架	箱形结构，刚性更强	大批量生产、绝对精度	初始成本较高，可接近性较差
H型机架	坚固、简单的设计	一般车间工作（例如，压制轴承）	不适用于高精度冲压
