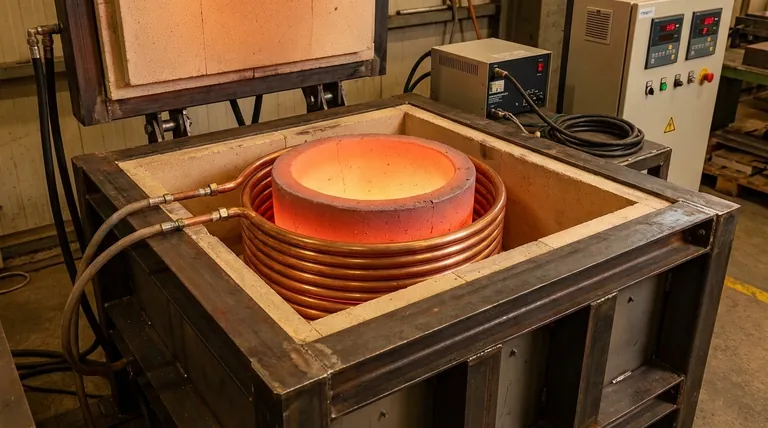

从本质上讲，感应炉并非由单一材料构成，而是一个协同工作的复杂组件系统。主要元件包括一个水冷铜感应线圈、一个由高温耐火材料制成的坩埚、一个坚固的电源和一个结构炉体，所有这些都由精确的控制系统管理。
感应炉的设计是材料科学的有意实践。它将高导电性材料（铜线圈）与高电阻、绝缘材料（耐火坩埚）配对，以产生电磁场，从而容纳该场在金属中产生的剧烈热量。
核心功能组件
感应炉的动力来自于其核心部件之间的相互作用。每个部件的材料都是专门为其在电磁加热过程中的作用而选择的。
感应线圈：炉子的引擎
炉子的核心是感应线圈。这是一个由高纯度、高导电性（EC级）铜管制成的螺旋线圈。
当来自电源的强大交流电通过它时，线圈会产生一个强大的、快速变化的磁场。这个磁场最终熔化金属的驱动力。
坩埚：容纳熔化物
待熔化的金属不直接接触线圈。相反，它被容纳在一个位于线圈内部的坩埚中。
该坩埚由耐火材料制成，例如高纯度氧化铝，这些材料经过设计，能够承受极端温度而不会熔化、开裂或与熔融金属发生反应。这确保了最终产品的纯度。
耐火内衬：热屏蔽
环绕坩埚并保护线圈的是炉衬。这是一层关键的绝缘层。
它通常由先进的材料构成，如氧化铝陶瓷纤维和真空成型纤维板。这些材料的导热性很差，可以将剧烈热量集中在金属上，并保护炉子的结构部件免受热损坏。
必需的支撑系统
虽然线圈和坩埚执行加热功能，但其他几个系统对于炉子的安全有效运行至关重要。
电源：电气核心
感应过程需要特定类型的电力。电源单元接收标准电网电源，并将其转换为线圈所需的高电流、高频交流电。
该单元由一个变压器、一个逆变器和一个电容器组组成，它们协同工作以输送和控制能量流。
冷却系统：防止熔毁
在坩埚内部熔化金属的电阻也会在线圈本身产生显著的热量。
为了防止线圈熔化，冷却系统会不断地将水循环通过空心铜管。这是一个绝对关键的安全和操作特性。
炉体和控制系统
整个组件被容纳在一个炉体内，通常是一个重型钢框架，它提供结构支撑。
最后，过程控制系统充当炉子的大脑，允许操作员管理功率水平、监测温度，并确保安全、高效的熔化循环。某些炉子还根据应用情况包括烟雾抽取和真空系统。
理解权衡：材料选择是关键
感应炉中的材料选择是一门关于对立面的研究。目标是在一个组件中最大化一种物理特性，同时在相邻的组件中最大化相反的特性。
线圈必须是优良的电气导体（铜），以便高效地产生磁场，但它必须保持冷却。
坩埚和内衬必须是优良的隔热体和电绝缘体（耐火材料），以容纳热量，并防止感应电流通过内衬本身短路。
为坩埚选择的特定类型的耐火材料也至关重要。它必须与被熔化的金属在化学上相容。使用错误的内衬可能导致熔体污染或坩埚快速降解，从而导致操作故障。
为您的目标做出正确的选择
了解炉子的构造可以更好地理解其操作和要求。
- 如果您的主要重点是操作的物理原理： 认识到炉子是通过将导电铜线圈与绝缘耐火坩埚配对，以利用电磁感应进行加热的。
- 如果您的主要重点是材料加工： 坩埚耐火材料的选择是您最关键的决定，因为它必须承受目标温度，并且对您熔炼的特定金属具有化学惰性。
- 如果您的主要重点是安全性和效率： 承认冷却和电源系统是不可或缺的；它们的性能决定了炉子的可靠性，并防止灾难性的线圈故障。
通过了解感应炉的构成，您可以更好地欣赏使它成为如此高效和清洁的熔炼技术的物理学和材料科学的相互作用。
摘要表：
| 组件 | 主要材料 | 关键功能 |
|---|---|---|
| 感应线圈 | 高纯度铜管 | 产生用于加热的电磁场 |
| 坩埚 | 高温耐火材料（例如氧化铝） | 容纳熔融金属，确保纯度 |
| 耐火内衬 | 氧化铝陶瓷纤维 | 绝缘并保护炉子结构 |
| 电源 | 变压器、逆变器、电容器组 | 将电网电源转换为高频交流电 |
| 冷却系统 | 水冷铜管 | 防止过热并确保安全操作 |
