直流（DC）磁控溅射是一种用于制造高质量、均匀薄膜的物理气相沉积（PVD）工艺。其工作原理是在真空中产生等离子体，并利用静电场和磁场的组合轰击源材料（“靶材”）。这种轰击会将靶材中的原子撞击出来，这些原子随后会传输并凝结在基板上，形成所需的涂层。
磁控溅射的定义特征是使用磁场将电子限制在靶材附近。这个看似简单的附加功能极大地提高了等离子体的效率，与基本的溅射技术相比，实现了明显更高的沉积速率和更好的工艺控制。
解析溅射过程
要理解直流磁控溅射，最好将其分解为基本阶段。每个步骤都对薄膜的最终质量起着关键作用。
真空环境
整个过程在一个密封的高真空腔室内进行。去除空气和其他气体对于防止薄膜污染以及使溅射出的原子能够自由地从靶材传输到基板至关重要。
等离子体的产生
达到真空后，向腔室内引入少量惰性气体——最常见的是氩气（Ar）——并保持低压。然后，在两个电极之间施加高直流电压：阴极（即靶材）和阳极。这个高电压使氩气电离，将电子从氩原子中剥离出来，产生正氩离子（Ar+）和自由电子的混合物。这种电离气体就是等离子体，通常表现为特征性的辉光。
电场（直流）的作用
“直流”意味着对靶材（阴极）施加恒定的负电压。等离子体中带正电的氩离子会受到该电场的自然加速，并被强烈地吸引到带负电的靶材上。
“磁控”优势：磁场
这是关键的创新。一个强大的永久磁场被放置在靶材后面。这个磁场不直接影响沉重的氩离子，但它对轻质的带负电的电子有深远的影响。
磁场将这些电子限制在靶材表面附近的一个旋绕路径上。通过迫使它们走更长的路径而不是逃逸，它们与中性氩原子碰撞并使其电离的概率呈指数级增加。这使得所需的等离子体密度更高、强度更大，精确地位于靶材正前方。
溅射事件
被电场加速的密集正氩离子云以相当大的能量撞击靶材表面。每一次碰撞都像一次微观台球的撞击，将动量传递给靶材，并将靶材原子“溅射”出来。
薄膜沉积
这些新释放的、来自靶材的中性原子在低压环境中直线传播。当它们遇到基板（被涂覆的物体）时，它们会凝结在基板表面，逐渐形成一层均匀的薄膜。
理解取舍和局限性
尽管直流磁控溅射功能强大，但它并非万能的解决方案。其核心机制带来了特定的限制，了解这些限制至关重要。
靶材限制
直流方法的主要限制是靶材必须是导电的。为了吸引正离子，必须在靶材上维持恒定的负电荷。
如果你尝试溅射绝缘体或电介质材料（如陶瓷或氧化物），到达的离子产生的正电荷会迅速积聚在靶材表面。这种被称为靶材中毒或电弧的效应会中和负偏压，从而有效地停止溅射过程。
工艺复杂性
磁控溅射系统是复杂的设备。它们需要高真空泵、精确的气体流量控制器、高压直流电源和精心设计的磁阵列。实现稳定和可重复的工艺需要大量的专业知识和控制。
直流磁控溅射适合您的应用吗？
决定使用该技术完全取决于您的材料要求和生产目标。
- 如果您的主要重点是沉积高纯度、附着力好的导电金属薄膜： 对于钛、铝、铜或铬等材料，直流磁控溅射是行业标准、高效且高度可靠的选择。
- 如果您的主要重点是沉积氧化物或氮化物等绝缘材料： 您需要寻找超越直流溅射的技术，例如射频（RF）溅射或反应性溅射，这些技术旨在克服电荷积聚的问题。
- 如果您的主要重点是高吞吐量的工业涂层： 磁控溅射的高沉积速率和可扩展性使其成为制造应用（如建筑玻璃涂层或微电子产品生产）的首选技术。
了解磁场如何增强等离子体原理，是有效利用这种强大的薄膜沉积技术的关键。
总结表：
| 方面 | 描述 |
|---|---|
| 工艺类型 | 物理气相沉积 (PVD) |
| 关键特征 | 磁场捕获电子以实现高效等离子体 |
| 理想用途 | 导电金属（例如 Ti, Al, Cu, Cr） |
| 局限性 | 不适用于绝缘材料（陶瓷、氧化物） |
| 主要使用气体 | 氩气 (Ar) |
| 主要优势 | 高沉积速率和出色的工艺控制 |
需要可靠的实验室溅射解决方案吗？ KINTEK 专注于高性能实验室设备，包括专为精密薄膜沉积设计的磁控溅射系统。无论您是处理导电金属还是探索先进材料，我们的专业知识都能确保您获得适合卓越成果的正确设备。立即联系我们的专家，讨论您的具体实验室需求，并发现 KINTEK 如何增强您的研究和生产能力！

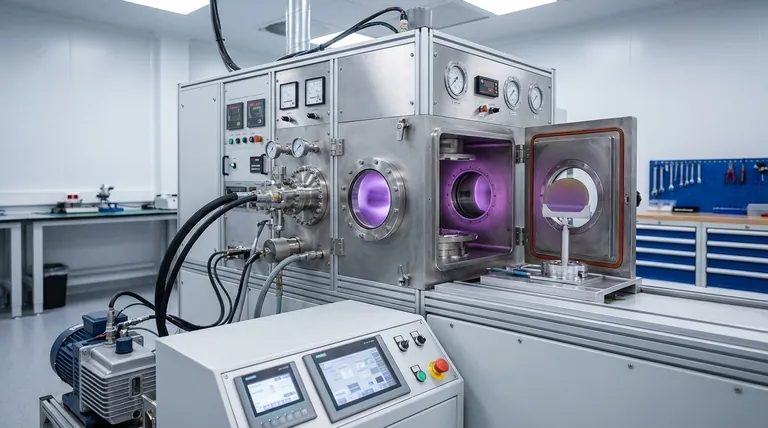

图解指南
