Pvd的工业应用是什么？提升您产品的表面性能

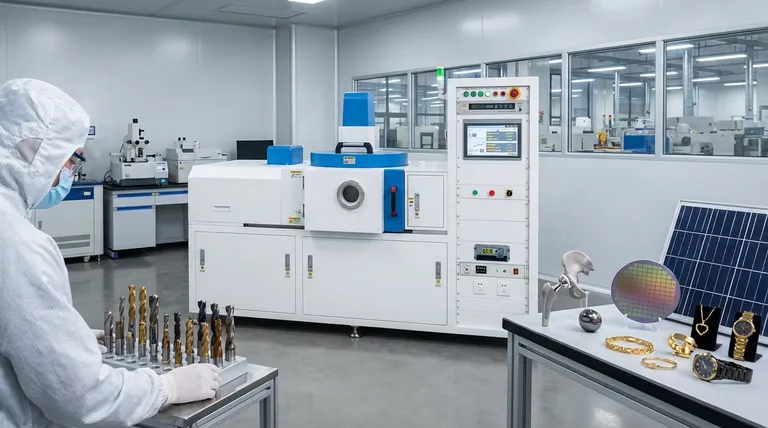

简而言之，物理气相沉积（PVD）是一种工业工艺，用于在各种产品上应用高性能薄膜。其应用范围从涂覆切削工具和医疗植入物，到制造半导体器件、太阳能电池板，以及在日常五金件和珠宝上形成持久的装饰性涂层。当产品的表面需要与其底层材料截然不同的特性时，PVD便是首选技术。

PVD的核心价值不在于单一的应用，而在于其精确设计材料表面的能力。它使制造商能够在不改变核心部件的情况下，提高硬度、降低摩擦力或改变光学和电子特性。

PVD被广泛采用的原因

PVD的多功能性源于其通过应用超薄的专业材料层来解决特定工程挑战的能力。这一涂层成为最终产品不可分割的一部分，提供了基础材料本身无法提供的益处。

PVD涂层可以显著提高部件表面的硬度和耐磨性。这对于承受剧烈物理应力的部件至关重要。

一个典型的例子是在金属加工工具（如钻头和立铣刀）上涂覆氮化钛（TiN）等材料。这可以减少摩擦，允许更高的切削速度，并将工具寿命延长两倍或更多倍。

PVD薄膜可以充当屏障，保护基材免受环境影响。这包括提高抗氧化性和在高温下保持稳定性。

在航空航天工业中，PVD用于在发动机部件上应用热障涂层，保护它们免受极端高温和烧蚀的影响。它还可以形成扩散屏障，防止材料的不同层之间混合。

该工艺允许沉积极其均匀、纯净的超薄层，这对于现代电子和光学至关重要。

这种能力是制造半导体器件和薄膜太阳能电池板的基础。它还用于在玻璃上创建抗反射涂层，或在镜子和其他光学元件上创建特定的反射层。

PVD提供了一种应用闪亮金属饰面的方法，其持久性远超传统的电镀。涂层反映了底层表面的纹理，提供了优质的光泽，而无需进行后处理抛光。

这就是为什么PVD在珠宝、卫浴五金、门把手以及美观和抗刮擦、抗褪色性都至关重要的其他物品中无处不在。

虽然原理是通用的，但具体应用是根据每个行业的独特需求量身定制的。

最常见的应用是在切削工具、冲头和成型模具上。目标很简单：提高硬度、减少摩擦并延长使用寿命。

PVD在沉积构建集成电路、晶体管和其他微电子元件所需的导电层和绝缘层方面是不可或缺的。

除了热障涂层外，PVD涂层还用于发动机部件和轴承，以减少摩擦并提高效率和使用寿命。

PVD为医疗植入物（如人工关节和起搏器）创建生物相容性涂层。这些惰性涂层可防止与身体发生不良反应，并提高耐磨性。

这个广泛的类别包括从手表外壳和珠宝到水龙头和灯具等所有物品。PVD提供了一系列抗褪色和耐磨损的金属色调。它还用于食品包装和气球中的薄铝层。

尽管功能强大，但PVD并非万能的解决方案。了解其局限性是正确应用它的关键。

汽化的涂层材料在真空室内沿直线传播。这意味着对于复杂的内部几何形状或隐藏的表面，如果没有复杂的零件旋转，很难均匀地进行涂覆。

PVD涂层的成功在很大程度上取决于基材的清洁度和准备情况。任何表面污染都会影响薄膜的附着力和完整性，从而导致失效。

PVD涂层设备在真空环境下运行，需要大量的资本投资和专业技术知识。这使得它最适合用于高性能或大批量生产，其中性能优势可以证明成本是合理的。

使用PVD的决定应由您需要实现的特定性能结果来驱动。

最终，PVD是满足特定性能需求，从根本上升级材料表面的工业工具。
