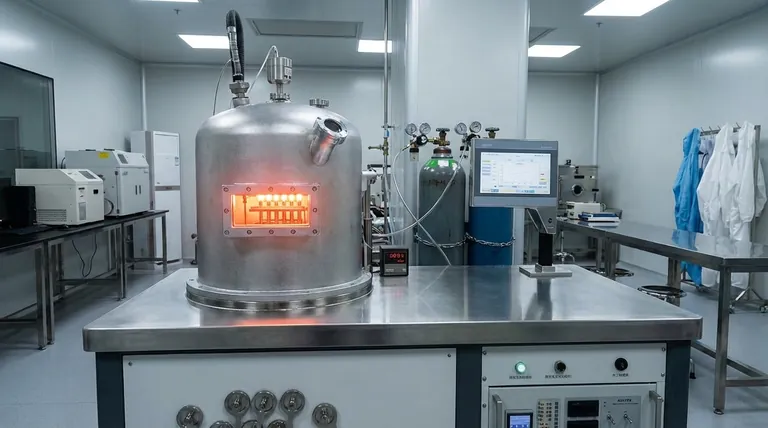

简而言之,低压化学气相沉积(LPCVD)是一种用于在基板上制造极其纯净和均匀的固态薄膜的制造工艺。它在真空室中以极低的压力运行,在此过程中引入前驱体气体并在加热的表面上发生反应,形成所需的材料层。这种低压环境是其精度的关键所在。
关键的见解在于,LPCVD的低压不仅仅是一个操作条件;它是一种控制机制。通过降低压力,该过程的限制因素变成了表面化学反应的速度,而不是气体可以传播的速度,这是实现卓越薄膜质量和均匀性的秘诀。
核心原理:低压如何改变一切
要理解LPCVD,我们必须首先将其与常压下的对应技术(APCVD)区分开来。压力的差异从根本上改变了沉积的物理特性。
低压的作用
在LPCVD系统中,压力被显著降低。这极大地增加了平均自由程——即气体分子在与其他分子碰撞之前所能行进的平均距离。
由于气相中的碰撞减少,前驱体分子更有可能不受阻碍地到达基板表面的每个部分,包括复杂的沟槽和空腔。
反应速率与质量传递
这就引出了CVD操作的两种基本模式。
-
质量传递限制(APCVD的典型特征): 在大气压下,腔室中充满了气体分子。过程速度受限于前驱体气体物理到达基板的速度。这可能导致沉积不均匀,在气体入口处薄膜较厚,而在其他地方较薄。
-
反应速率限制(LPCVD的优势): 在低压下,气体分子到表面的路径是畅通的。瓶颈不再是传输;而是加热的基板上固有化学反应的速度。由于温度在整个基板上是均匀的,反应速率也是均匀的,从而在任何地方都能形成厚度一致的薄膜。
为什么选择LPCVD?主要优势
LPCVD的反应速率限制特性提供了明显的优势,使其成为高性能应用(尤其是在半导体制造中)的关键技术。
卓越的薄膜均匀性
由于沉积不依赖于气体流动动力学,LPCVD在晶圆的整个表面上提供了出色的薄膜均匀性。
这也支持高通量处理,其中晶圆可以垂直堆叠在炉中,因为气体可以轻松穿透整个堆栈并均匀地涂覆每个晶圆。
出色的保形覆盖
LPCVD擅长制造保形薄膜,这意味着薄膜在水平表面、垂直侧壁和深沟槽中的厚度是相同的。
这对于制造复杂的、三维的微电子结构至关重要,在这些结构中,每个表面都必须完美地涂覆。
高薄膜纯度
低压环境和在基板表面上的受控反应最大限度地减少了气相中不需要的化学反应。
与其他CVD方法相比,这产生了具有更少缺陷的更致密、更纯净的薄膜。
了解权衡
没有什么是完美的工艺。LPCVD的精度伴随着必须考虑的具体限制。
较慢的沉积速率
由于该过程受化学反应速度而非大量气体流的限制,LPCVD通常比APCVD慢。这可能会影响整体制造吞吐量。
高温要求
驱动表面化学反应通常需要高温,通常在600-900°C的范围内。
这些高温不适用于所有材料,当在不能承受热量的基板上沉积薄膜时,可能是一个限制因素。对于这些情况,会使用等离子体增强CVD(PECVD)等替代方法,它们在较低的温度下运行。
根据您的目标做出正确的选择
选择沉积技术需要将工艺能力与您对薄膜的主要目标相匹配。
- 如果您的主要重点是实现复杂结构下尽可能高的薄膜纯度和均匀性: 由于其反应速率限制的特性,LPCVD是更优的选择。
- 如果您的主要重点是高速度、大批量沉积,而完美的均匀性不是那么关键: 常压CVD(APCVD)可能是更合适和经济的选择。
- 如果您的主要重点是在对温度敏感的基板上沉积薄膜: 等离子体增强CVD(PECVD)是必要的替代方案,因为它使用等离子体能量在低得多的温度下实现反应。
最终,理解沉积环境的基本物理原理是选择正确工具的关键。
摘要表:
| 方面 | LPCVD特性 |
|---|---|
| 工艺环境 | 真空室,低压(反应速率限制) |
| 主要优势 | 复杂结构上卓越的均匀性和保形覆盖 |
| 典型温度 | 高(600-900°C) |
| 最适合 | 需要精确、均匀薄膜厚度的高纯度应用 |
| 权衡 | 与APCVD相比,沉积速率较慢 |
