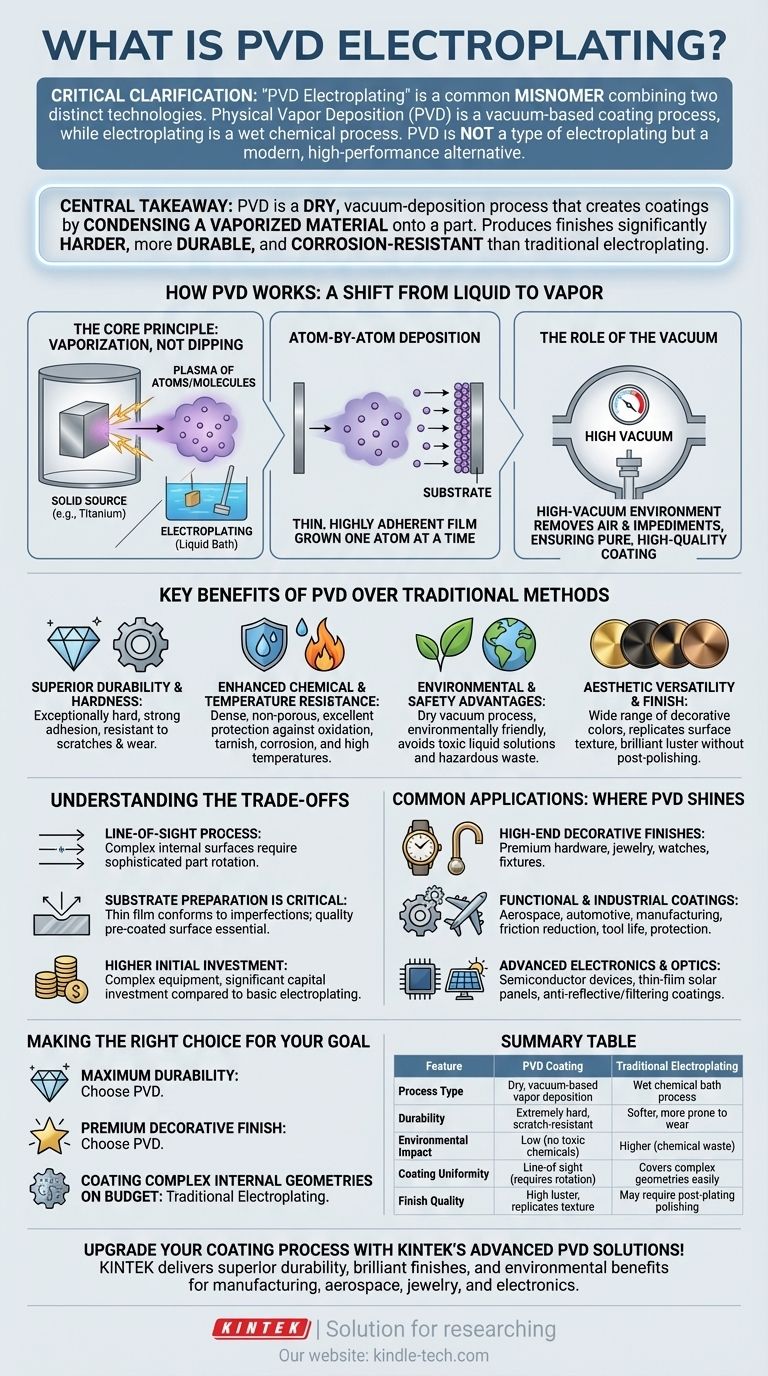

什么是 PVD 电镀?现代、耐用、环保的涂层解决方案

PVD 电镀,即物理气相沉积电镀,是一种用于在表面上沉积薄层材料的现代环保工艺。与使用电化学工艺为金属镀膜的传统电镀不同,PVD 是在真空室中蒸发固体材料,然后将其冷凝到目标表面。这样就能获得非常耐用、纯净和薄的涂层,具有出色的机械、化学和光学性能。由于 PVD 电镀具有卓越的硬度、耐磨性、耐腐蚀性和美观性,因此被广泛应用于航空航天、医疗和高科技等行业。

要点说明:

什么是 PVD 电镀?现代、耐用、环保的涂层解决方案
  1. PVD 电镀的定义和工艺:

    • PVD 电镀是一种利用气化和冷凝将薄层材料沉积到表面的技术。
    • 该工艺是将物品置于真空室中,用涂层材料的离子或原子对其进行轰击,然后与表面结合形成坚固而有弹性的涂层。
    • 与使用电化学工艺的传统电镀不同,PVD 依赖于物理气化和冷凝,从而实现更精确、更可控的沉积。
  2. PVD 电镀的步骤:

    • 消融:通过溅射或电弧放电等方法蒸发固体涂层材料。
    • 运输:气化材料通过真空室输送到目标基底。
    • 反应:气化材料的离子与反应气体(通常为氮气)发生反应,形成一层薄涂层。
    • 沉积:涂层材料凝结在目标基材上,形成一层薄而纯净的耐久涂层。
  3. 用于 PVD 电镀的材料:

    • PVD 电镀中常用的材料包括钛、锆和铬。
    • 选择这些材料是因为它们能够形成具有优异机械、化学和光学特性的涂层。
    • 材料的选择还会影响最终涂层的颜色、光洁度和功能。
  4. PVD 电镀的优点:

    • 耐用性:PVD 涂层非常坚硬耐用,具有高硬度、耐磨性和耐腐蚀性。
    • 美观:PVD 电镀可实现多种颜色和表面处理,因此既适用于功能性应用,也适用于装饰性应用。
    • 环保:PVD 工艺在真空条件下进行,不涉及有害化学物质,因此比许多其他涂层技术更环保。
    • 多功能性:PVD 电镀可用于沉积各种材料,具有广泛的功能和应用。
  5. PVD 电镀的应用:

    • 航空航天:PVD 涂层用于保护飞机部件免受腐蚀和磨损,延长其使用寿命并降低维护成本。
    • 医疗:PVD 涂层用于医疗器械和植入物,以提高其生物相容性和耐磨性及耐腐蚀性。
    • 高科技:PVD 涂层用于电子行业,以提高元件的性能和耐用性。
    • 船舶:PVD 涂层具有耐盐水和耐紫外线长时间照射的特性,因此适用于海洋环境。
  6. 与传统电镀的比较:

    • 过程:传统电镀采用电化学工艺为金属镀层,而 PVD 电镀则采用物理气化和冷凝工艺。
    • 镀层质量:PVD 涂层通常比传统电镀涂层更薄、更纯、更耐用。
    • 环境影响:PVD 电镀更环保,因为它不涉及有害化学物质,而且是在真空条件下进行的。
    • 美学选择:与传统电镀相比,PVD 电镀的颜色和表面处理范围更广。

总之,与传统电镀方法相比,PVD 电镀是一种复杂而多用途的涂层技术,具有众多优势。它能够生产出耐用、美观和环保的涂层,因此成为各种高性能行业的首选。

汇总表:

方面 详细信息
过程 在真空室中蒸发和冷凝
材料 钛、锆、铬
优点 耐用、美观、环保、多功能
应用领域 航空航天、医疗、高科技、船舶
比较 比传统电镀更薄、更纯、更耐用
