什么是 PECVD 硅沉积?(4 个要点说明)

与标准化学气相沉积(CVD)相比,等离子体增强化学气相沉积(PECVD)是一种在相对较低的温度下将硅和相关材料的薄膜沉积到基底上的技术。

这种工艺在半导体工业中对制造元件和其他先进技术至关重要。

答案摘要:

什么是 PECVD 硅沉积?(4 个要点说明)

PECVD 是指使用等离子体来提高薄膜(如硅、氮化硅和氧化硅)在基底上的沉积。

这种方法可以在较低的温度下沉积,有利于保持对温度敏感的基底(如含有金属的基底)的完整性。

该工艺由射频 (RF) 功率、气体成分和压力等参数控制,这些参数会影响薄膜的厚度、化学成分和特性。

详细说明

1.工艺概述:

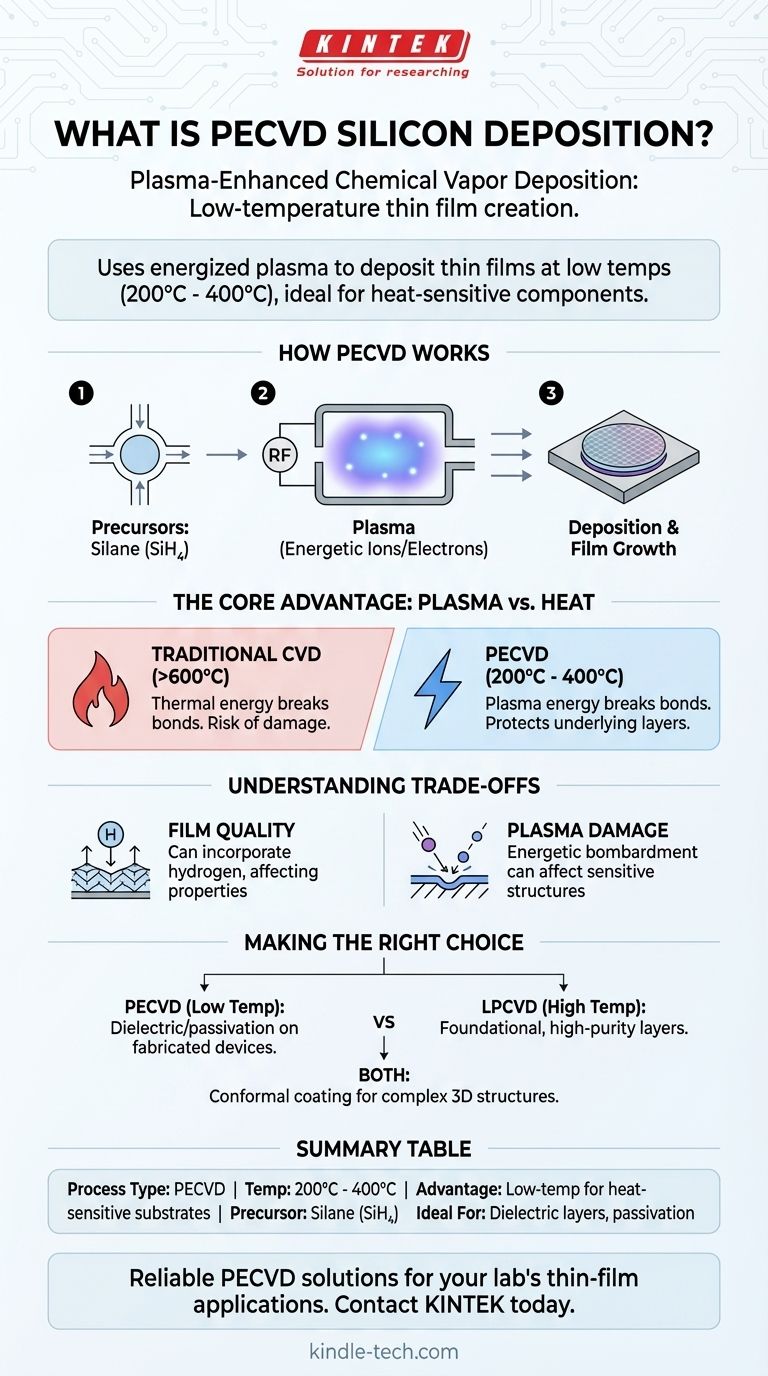

PECVD 是利用等离子体促进薄膜沉积的 CVD 的一种变体。

等离子体是一种物质状态,在这种状态下,电子与其母原子分离,形成一种高活性环境,可将反应气体分解为活性物质。

该工艺通常涉及一个电容耦合等离子体系统,在该系统中,反应气体被引入两个电极之间,其中一个电极被射频通电。

射频功率产生的等离子体引发化学反应,将反应产物沉积到基底上。

2.PECVD 的优点:

低温操作: 与传统的 CVD 不同,PECVD 可在 200-350°C 的温度下运行,这对于在不能承受高温的基底(如含铝基底)上沉积薄膜至关重要。

增强薄膜性能: 使用等离子体可使薄膜的性能得到改善,如形态更平滑、结晶度更高、片状电阻更低。

这一点在射频功率可稳定沉积过程并提高薄膜质量的研究中尤为明显。

3.应用:

半导体制造: PECVD 广泛应用于半导体行业,用于沉积对设备制造至关重要的电介质层。

这些介质层的功能包括钝化、绝缘以及在光子设备中用作薄膜。

太阳能电池: PECVD 氮化硅是硅太阳能电池沉积薄膜的重要工艺,可提高其效率和耐用性。

4.挑战和未来方向:

尽管 PECVD 具有诸多优势,但它也面临着一些挑战,例如需要在较低温度下实现更高的沉积率。

这需要等离子体技术和反应器设计的进步,以优化等离子体的内部参数和表面反应。
