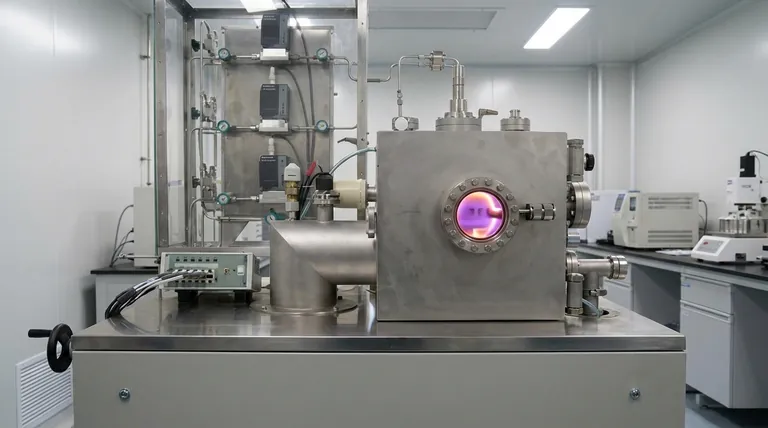

什么是等离子体增强化学气相沉积？实现低温、高质量薄膜

等离子体增强化学气相沉积 (PECVD) 是一种用于在材料表面上形成高质量薄膜涂层的方法。与仅依赖高温的传统方法不同，PECVD 利用激发气体（即等离子体）来驱动必要的化学反应。这一根本性的区别使得该过程能够在低得多的温度下进行，使其成为涂覆热敏材料的关键技术。

PECVD 的基本优势在于它能够在不使用可能损坏精细基板的高温的情况下，沉积耐用、均匀的薄膜。通过使用等离子体提供反应能量而不是强热，它实现了涂覆塑料、集成电路和柔性电子设备等材料的能力。

理解基础：传统 CVD

要理解 PECVD 的创新之处，首先必须了解它所增强的过程：化学气相沉积 (CVD)。

核心过程

在标准的 CVD 过程中，基板（待涂覆的物体）被放置在真空室中。然后将含有所需涂层元素的挥发性前驱体气体引入腔室。

薄膜如何形成

腔室和基板被加热到非常高的温度。这种热能导致前驱体气体在基板表面分解和反应，形成直接粘合到材料上的固体薄膜。

主要限制：热量

传统 CVD 的关键要求是高温，通常高达几百度摄氏度。这种热量提供了在气相前驱体中打破化学键所需的“活化能”。这一限制使得无法涂覆熔点低或会因热应力而损坏的材料。

“等离子体增强”的优势

PECVD 从根本上改变了反应的能源，从纯粹的热能转向电能。

引入等离子体

PECVD 不仅仅依赖热量，而是在腔室内的前驱体气体上施加电场。这会激发气体，使原子失去电子，形成离子、电子和高活性中性自由基的混合物。这种激发状态就是等离子体。

在没有强烈热量的情况下提供能量

这些高活性的等离子体颗粒能量很高，即使在低得多的温度下也能很容易地在基板表面分解和反应。等离子体提供了热量本应提供的活化能。

结果：更广泛的能力

通过降低所需的工艺温度，PECVD 使得能够在各种热敏基板上沉积高质量的薄膜成为可能。这包括用于电子产品的氮化硅和二氧化硅、用于太阳能电池的抗反射涂层以及用于工具的坚硬、耐磨涂层。

主要优点和注意事项

PECVD 不仅仅是一种低温替代品；它是一个具有独特特征的沉积方法家族的一部分。

优点：卓越的保形性

与所有 CVD 方法一样，PECVD 在创建高度均匀的涂层方面表现出色。由于前驱体是气体，它可以均匀地流过并覆盖复杂三维物体的所有表面，克服了物理气相沉积 (PVD) 等其他方法的“视线”限制。

优点：材料灵活性

该工艺用于沉积现代技术所需的各种薄膜。这些包括用于电子产品的氮化硅和二氧化硅、用于太阳能电池的抗反射涂层以及用于工具的坚硬、耐磨涂层。

注意事项：系统复杂性

引入等离子体发生系统（涉及电源和电极）使 PECVD 反应器比简单的热 CVD 系统更复杂。这可能会影响初始设备成本和维护要求。

为您的目标做出正确的选择

选择正确的沉积方法完全取决于基板材料和所需的结果。

• 如果您的主要重点是涂覆能够承受高温的坚固材料： 传统热 CVD 可以是一种更简单且高效的解决方案。
• 如果您的主要重点是涂覆热敏基板，如聚合物或完全制造的电子设备： PECVD 是明确的选择，因为其低温工艺可以防止热损伤。
• 如果您的主要重点是在复杂、非平坦的表面上实现完全均匀的涂层： CVD 和 PECVD 都比视线方法具有明显的优势。

最终，PECVD 对等离子体的利用将反应能量与高温分离开来，极大地扩展了先进材料沉积的前沿。

摘要表：

特性	传统 CVD	PECVD
工艺温度	高（数百摄氏度）	低（适用于热敏基板）
能源	热能（热量）	电能（等离子体）
理想用途	坚固、耐高温材料	聚合物、电子设备、精细基板
涂层均匀性	优秀（保形）	优秀（保形）
系统复杂性	较低	较高（由于等离子体发生）
