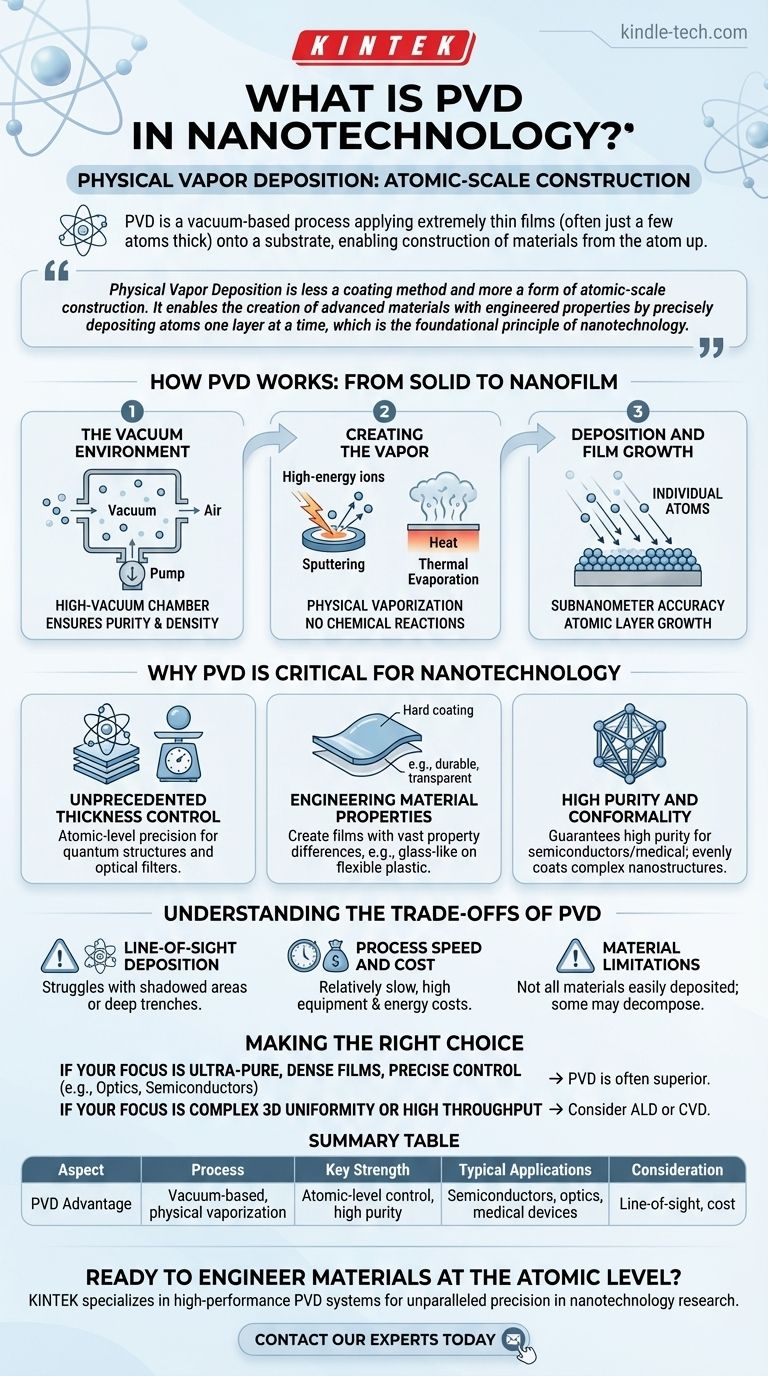

纳米技术中的Pvd是什么？原子级材料工程的关键

在纳米技术中，PVD代表物理气相沉积（Physical Vapor Deposition）。它是一种基于真空的工艺，用于将极薄的材料薄膜（通常只有几个原子厚）沉积到表面或基底上。这项技术对纳米技术至关重要，因为它允许工程师和科学家从原子层面构建材料，从而精确控制最终产品的性能，如耐用性、导电性和光学行为。

物理气相沉积与其说是一种涂层方法，不如说是一种原子尺度的构建形式。它通过精确地逐层沉积原子来创建具有工程特性的先进材料，这是纳米技术的基本原理。

PVD 的工作原理：从固体到纳米薄膜

PVD 涵盖了一系列技术，但它们都遵循相同的核心原理：在真空中将固体材料转化为蒸汽，然后将其传输并冷凝到目标基底上以形成固体薄膜。

真空环境

整个 PVD 过程都在高真空腔室中进行。这至关重要，因为它排除了可能污染薄膜或干扰汽化原子传输的空气和其他颗粒。

近乎完美的真空确保了所得纳米薄膜的极高纯度和致密性。

产生蒸汽（“物理”步骤）

PVD 中的“物理”指的是用于汽化源材料或“靶材”的方法。这在没有化学反应的情况下完成。

两种最常见的方法是溅射，即用高能离子轰击靶材，使其原子脱落；以及热蒸发，即加热材料直至其沸腾并以蒸汽形式释放原子。

沉积和薄膜生长

一旦汽化，单个原子在真空腔室中沿直线传播，直到它们撞击到较冷的基底。

撞击后，它们冷凝并开始形成薄膜。通过精确控制工艺持续时间和条件，操作员可以实现亚纳米级精度，逐原子层构建薄膜。

PVD 对纳米技术至关重要的原因

PVD 不仅仅是一种涂层工艺；它是一项赋能技术。它的精确性使得纳米器件和材料的实际制造成为可能。

前所未有的厚度控制

以原子级精度控制薄膜厚度的能力至关重要。这使得能够创建半导体中的量子阱或特殊光学滤光片等结构，其中性能由薄膜的精确原子层数决定。

工程材料特性

PVD 允许我们创建具有与源材料截然不同特性的薄膜。通过控制薄膜的纳米结构，我们可以设计其宏观特性。

例如，可以将耐用、耐刮擦且透明的薄膜沉积到柔性塑料上，使其具有类似玻璃的特性而没有脆性。这对于先进电子产品、医疗植入物和光学器件至关重要。

高纯度和共形性

真空环境保证了薄膜的极高纯度，这对于半导体和医疗应用至关重要。

PVD 还提供出色的共形性，这意味着它可以均匀地涂覆复杂三维纳米结构的表面，确保整个器件的性能一致。

了解 PVD 的权衡

虽然功能强大，但 PVD 并非万能解决方案。了解其局限性是有效使用它的关键。

视线沉积

PVD 主要是一种视线工艺。汽化原子沿直线传播，这意味着它们可能难以涂覆高度复杂 3D 结构的“阴影”区域或深窄沟槽。

工艺速度和成本

实现必要的真空度和精确控制沉积速率会使 PVD 相对于化学方法而言成为一个相对较慢的工艺。

此外，PVD 设备代表着巨大的资本投资，并且需要大量的能源来运行，使其更适用于高价值应用。

材料限制

虽然用途广泛，但并非所有材料都可以使用 PVD 轻松沉积。某些化合物在加热时可能会分解，或者可能难以有效溅射，需要替代的沉积技术。

为您的目标做出正确选择

选择沉积方法完全取决于您特定应用的技术和经济要求。

如果您的主要关注点是创建具有精确原子级厚度控制的超纯、致密薄膜（例如，用于先进光学、半导体或硬涂层）：PVD 通常是更优越的选择，因为它具有物理性质和清洁的真空环境。
如果您的主要关注点是均匀涂覆高度复杂的 3D 纳米结构或为不那么敏感的应用实现更高的吞吐量：您可能需要评估替代方案，例如用于共形性的原子层沉积（ALD）或用于速度的化学气相沉积（CVD）。

最终，PVD 是一种基础工具，它赋予我们一次一个原子地构建未来的能力。

总结表：

方面	PVD 优势
工艺	基于真空，物理汽化（溅射/蒸发）
主要优势	原子级厚度控制和高纯度薄膜
典型应用	半导体、先进光学、硬涂层、医疗设备
考虑因素	视线限制；较高的设备和能源成本
