什么是PVD半导体？为微芯片实现高纯度、均匀的金属薄膜

在半导体制造中，物理气相沉积（PVD）是一种高精度工艺，用于将极薄、纯净的材料薄膜沉积到基板上，最常见的是硅晶圆。这项技术不仅仅是一种涂层；它是构建微芯片内部复杂的布线和导电通路所需的微观金属层的一个基本步骤。

PVD在半导体行业的核心功能是实现可靠、高性能微电子器件的制造。它的价值在于能够沉积现代芯片所需的卓越纯度和结构均匀性的材料，这是旧方法无法达到的精度水平。

PVD在半导体环境中的工作原理

PVD是一种真空沉积工艺，这意味着它在低压环境下进行，以防止污染。该工艺，通常是一种称为溅射的特定类型，普遍涉及三个核心阶段。

第一步：汽化

首先，固体源材料（称为“靶材”）被转化为蒸汽。这通常通过在真空室内部用高能离子轰击靶材来完成，靶材可以是铜、钨或铂等金属。

第二步：迁移

汽化的原子或分子通过真空室从源靶材向基板移动。真空确保它们的路径不受空气或其他不需要的颗粒的阻碍。

第三步：沉积

最后，汽化材料落在半导体晶圆表面并凝结，形成一层薄而坚固的薄膜。这层薄膜可以是单层，也可以是多层中的一层，用于创建复杂的电路。

为什么PVD对微芯片制造至关重要

PVD薄膜的独特特性使其成为制造可靠、强大半导体不可或缺的技术。现代微芯片的性能直接与这些沉积层的质量相关。

不妥协的纯度

半导体电路对污染极其敏感。PVD的真空环境和工艺控制可产生异常高纯度的涂层，防止最终芯片中发生不必要的化学反应或电气故障。

绝对均匀性

PVD在整个晶圆上形成具有出色厚度均匀性的薄膜。这种一致性对于确保芯片上数百万或数十亿个晶体管中的每一个都表现出可预测的行为至关重要。

卓越的附着力

沉积的金属薄膜必须完美地附着在晶圆的底层上。PVD提供出色的附着力，防止层在后续制造步骤或设备操作过程中剥落或分层。

需要避免的常见陷阱

虽然PVD是一项基石技术，但其成功取决于对工艺参数的细致控制。忽视这些细节可能导致设备故障。

污染控制至关重要

PVD的全部价值在于其纯度。真空系统中的任何故障或源材料的污染都将损害整批晶圆，使所得芯片变得无用。

选择合适的材料

并非所有材料都适用于所有应用。为互连层使用导电性差的金属，或在特定基板上使用附着力差的金属，都将导致设备架构中的根本缺陷。

不正确的沉积参数

压力、温度和沉积速率等因素必须精确校准。过快的速率可能导致粗糙、附着力差的薄膜，而过慢的速率在经济上不可行，并可能引入热应力。

为您的目标做出正确选择

PVD技术的应用是根据电子设备的预期结果量身定制的。

• 如果您的主要重点是高性能微芯片：PVD用于沉积纯金属，如铜或钨，它们形成密集的多层互连，使电信号能够在晶体管之间快速可靠地传输。
• 如果您的主要重点是薄膜光伏：PVD是用于在玻璃等大型基板上涂覆特定材料（如铜、铟或镓）以创建太阳能电池活性层的方法。

最终，PVD是一项基础性的赋能技术，提供构建驱动我们数字世界的复杂结构所需的原子级精度。

总结表：

关键方面	PVD在半导体中的作用
核心工艺	在真空中溅射，在晶圆上沉积薄金属膜。
主要功能	在微芯片内部创建导电布线和互连。
关键优势	卓越的纯度、绝对的薄膜均匀性和优异的附着力。
常见材料	用于互连和导电层的铜、钨、铂。

准备好将高精度PVD技术集成到您的半导体制造工艺中了吗？

KINTEK专注于先进的实验室设备和耗材，提供您的实验室所需的可靠PVD解决方案，以实现下一代微芯片所需的卓越薄膜纯度和均匀性。我们的专业知识支持整个半导体制造工作流程。

立即联系我们的专家，讨论我们的PVD系统如何提升您的芯片性能和产量。

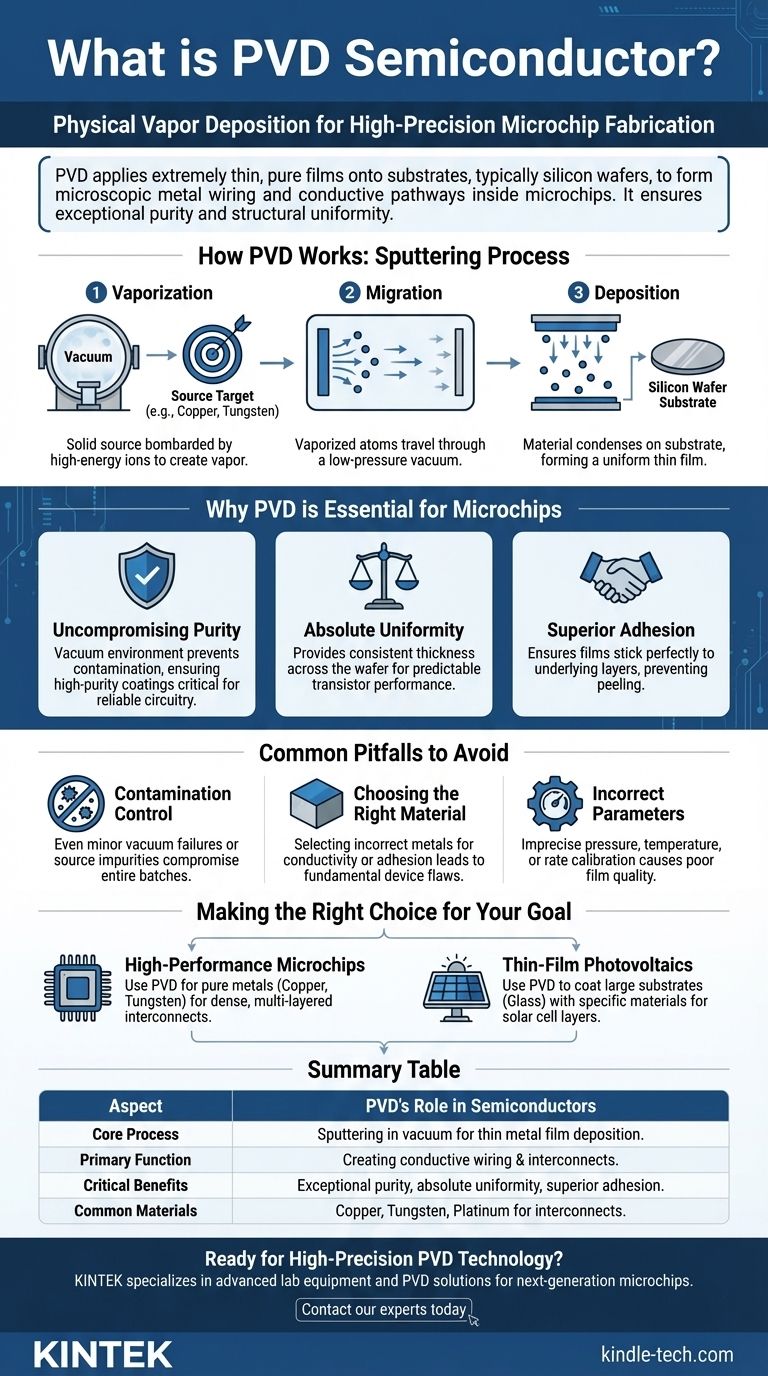

图解指南
