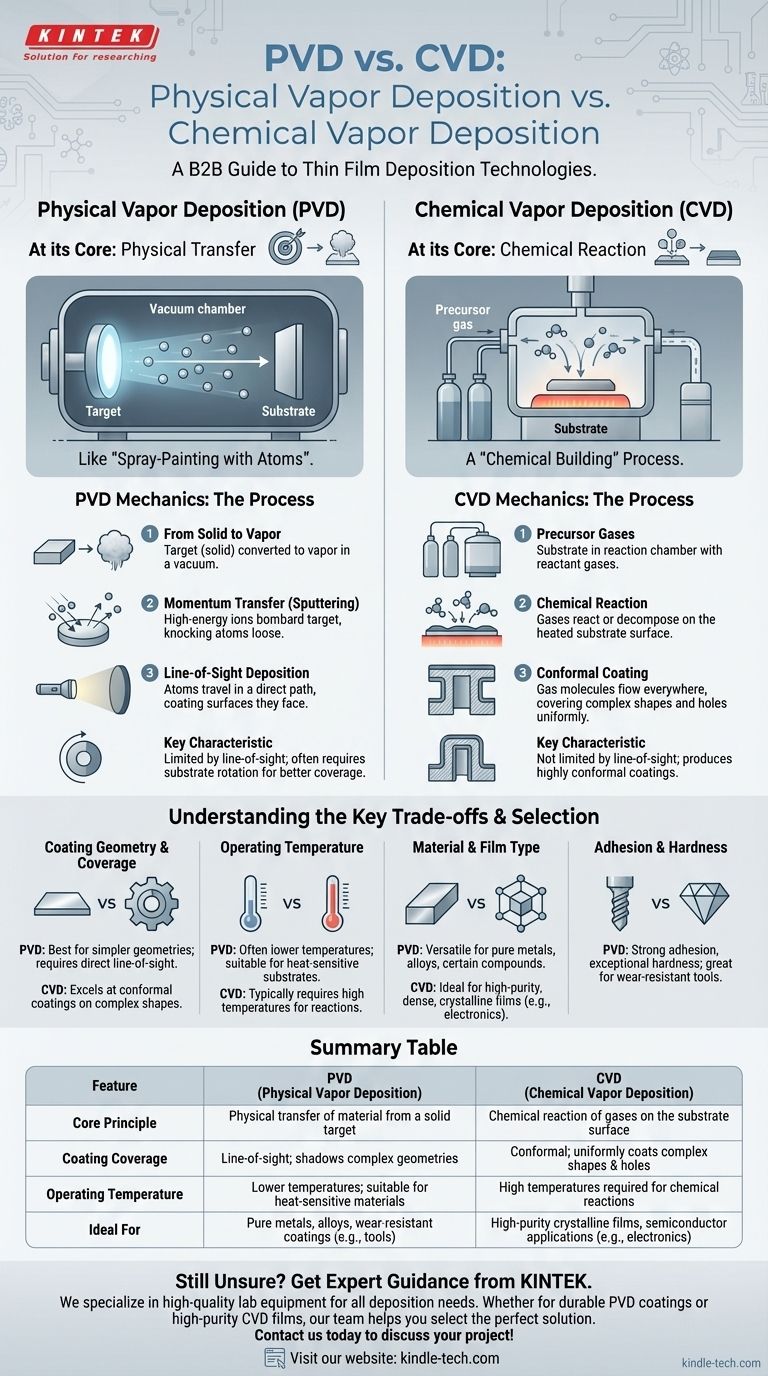

PVD与化学气相沉积（CVD）之间有什么区别？为您的项目选择正确的涂层工艺

其核心区别在于物理过程与化学过程。 物理气相沉积（PVD）是将涂层材料从固体源物理转移到基板上，很像用单个原子进行喷漆。相比之下，化学气相沉积（CVD）使用前驱体气体，这些气体在基板表面发生化学反应，从头开始生长出全新的固体薄膜。

将PVD视为一种“视线”物理转移过程，其中原子从靶材上撞击下来并附着在表面上。CVD是一种化学构建过程，其中气体分子覆盖所有表面并反应形成一层新的、高度均匀的薄膜。这一区别决定了哪种方法适用于给定的材料、几何形状和应用。

物理气相沉积（PVD）的机理

核心原理：物理转移

PVD是一种在真空室中将固体材料（称为“靶材”）转化为蒸汽的过程。

然后，这种蒸汽会传播并凝结到物体（“基板”）上，形成薄膜涂层。涂层材料本身不发生化学变化。

从固体到蒸汽

最常见的PVD方法是溅射，其中靶材受到高能离子（通常来自氩气等气体）的轰击。

这种轰击通过动量传递，将原子从靶材上物理撞击下来，将它们发射到基板上，而无需熔化源材料。

“视线”特性

PVD从根本上是一个视线过程。

这意味着涂层材料仅沉积在与源材料有直接、无障碍路径的表面上，类似于手电筒投射阴影的方式。物体通常会旋转以确保更完整的覆盖。

化学气相沉积（CVD）的机理

核心原理：化学反应

CVD不仅仅是转移现有材料；它直接在基板表面上创建新材料。

这是通过控制化学反应实现的，该反应通过气态反应物形成固体薄膜。

使用前驱体气体

将基板放置在充满一种或多种挥发性前驱体气体的反应室中。

当这些气体与加热的基板接触时，它们会发生反应或分解，留下逐层堆积的固体材料。

保形涂层的优势

由于气体分子可以流动并到达所有暴露的区域，CVD不受视线限制。

它产生高度保形的涂层，这意味着它可以均匀地覆盖复杂形状、尖锐角落甚至孔洞内部，并保持一致的厚度。

理解关键的权衡

涂层几何形状和覆盖范围

PVD最适合涂覆几何形状简单或易于实现直接视线的平面。CVD在为PVD难以均匀覆盖的复杂形貌部件提供均匀涂层方面表现出色。

操作温度

PVD工艺通常可以在较低的温度下进行，使其适用于不能承受高温的基板。

CVD通常需要非常高的温度来激活必要的化学反应，这可能会限制可以涂覆而不会损坏的材料类型。

材料和薄膜类型

PVD在直接从固体靶材沉积纯金属、合金和某些化合物方面具有高度的通用性。

CVD是制造极高纯度、致密且通常是晶体薄膜的主导方法，在半导体和电子行业中至关重要。

附着力和硬度

PVD涂层，特别是来自电弧沉积等离子体工艺的涂层，以其强大的附着力和卓越的硬度而闻名。这使得PVD成为在工具上制造耐用、耐磨表面的首选选择。

为您的应用做出正确选择

选择正确的工艺需要将该方法的优势与您的主要目标相匹配。

• 如果您的主要重点是为复杂部件涂覆均匀厚度的涂层： 由于其非视线、保形特性，CVD是更优的选择。
• 如果您的主要重点是将纯金属或合金沉积到对温度敏感的基板上： PVD通常更合适，因为它可以在较低的温度下运行。
• 如果您的主要重点是为切削工具制造极硬、耐磨的表面： 溅射等PVD方法提供了必要的耐用性和强大的附着力。
• 如果您的主要重点是为电子产品制造高纯度晶体薄膜： CVD是这种精度和材料质量的既定行业标准。

理解物理转移和化学创建之间的这种基本区别是根据您的特定工程目标选择正确技术 Thus的关键。

摘要表：

特征	PVD（物理气相沉积）	CVD（化学气相沉积）
核心原理	材料从固体靶材的物理转移	气体在基板表面上的化学反应
涂层覆盖范围	视线；会遮挡复杂几何形状	保形；均匀覆盖复杂形状和孔洞
操作温度	较低温度；适用于对热敏感的材料	需要高温进行化学反应
最适合	纯金属、合金、耐磨涂层	高纯度晶体薄膜、半导体应用
