什么是电子束蒸发镀膜技术？为先进应用实现高纯度薄膜

本质上，电子束蒸发镀膜 是一种物理气相沉积（PVD）技术，用于制造高质量的薄膜材料。它在高真空中运行，利用聚焦的高能电子束将源材料汽化。由此产生的蒸汽然后传输并凝结到目标基板上，形成精确控制的涂层。

电子束蒸发镀膜的核心原理是其能够将巨大的能量集中到很小的区域。这使得它能够汽化具有极高熔点的材料，从而生产出对光学和电子学等先进应用至关重要的、纯度极高且控制精确的薄膜。

电子束蒸发镀膜的工作原理：分步详解

要真正理解这种方法，最好将其分解为其核心操作阶段。整个过程在真空室中进行，以确保最终薄膜的纯度。

阶段 1：产生电子束

电子束由一个热灯丝产生，该灯丝通常由钨制成。加热灯丝至一定温度，使其通过热电子发射过程释放出电子云。

然后，这些自由电子被强电场加速，该电场以高电压（通常为几千伏）将它们导向源材料。

阶段 2：聚焦于源材料

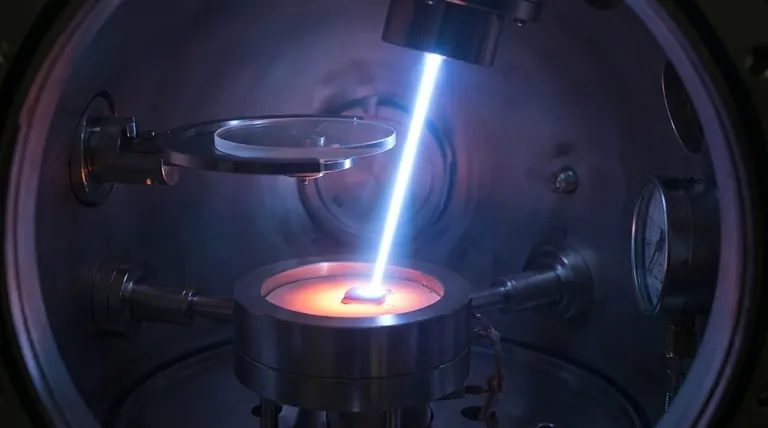

高能电子束通过磁场引导和聚焦。这种精度使得电子束能够精确地击中源材料上的一个很小的点，源材料放置在一个水冷铜坩埚或“炉床”中。

这种靶向加热是一个关键优势。它确保只有源材料被汽化，防止坩埚本身造成污染。

阶段 3：汽化和沉积

电子束的强大聚焦能量迅速将源材料加热到其沸点，使其蒸发（或升华）。

由于腔室处于高真空状态，汽化的原子以直线、无阻碍的路径——“视线”路径——传输，直到它们撞击到较冷的基板（如透镜、硅晶圆或其他组件）。

阶段 4：凝结和薄膜生长

蒸汽原子撞击基板后凝结，形成固态薄膜。薄膜的厚度被实时监测，并通过调节电子束的功率来控制，功率决定了蒸发速率。

基板通常会旋转，以确保涂层在表面上尽可能均匀地应用。

理解权衡和局限性

尽管电子束蒸发镀膜功能强大，但它并非没有其特定的特性和潜在挑战。了解这些对于其成功应用至关重要。

视线限制

汽化材料的直线路径意味着很难均匀地涂覆复杂的三维形状。不在源材料直接视线范围内的区域将接收到很少或没有涂层，这种现象被称为“阴影效应”。

薄膜内应力

通过电子束沉积的薄膜在冷却和固化过程中有时会产生内部应力。如果不妥善管理，这种应力可能导致附着力差、开裂或分层。

X射线损伤的可能性

高能电子轰击靶材会产生X射线作为副产品。尽管通常水平较低，但这种辐射可能会对高度敏感的基板造成潜在损害，例如某些电子元件或聚合物。

增强工艺：离子辅助沉积（IAD）

为了克服其中一些限制，电子束工艺通常会通过一种称为离子辅助沉积（IAD）的辅助技术进行增强。

什么是IAD？

在IAD过程中，一个独立的离子源在蒸汽材料沉积的同时，用低能的惰性气体离子束（如氩气）轰击基板。

离子轰击的好处

这种同步的离子轰击为冷凝原子增加了能量。这有助于它们排列成更紧密、更有序的结构。

结果是形成更致密、更坚固的涂层，具有显著改善的附着力和更低的内部应力。对于高性能光学涂层，IAD通常被视为标准要求。

为您的目标做出正确的选择

选择沉积方法完全取决于材料要求和应用的最终目标。

• 如果您的主要重点是高纯度涂层或难熔材料： 由于其高能量密度、材料效率和精确的速率控制，电子束是一个绝佳的选择。
• 如果您的目标是最大的耐用性和环境稳定性： 确保电子束工艺与离子辅助沉积（IAD）相结合，以生产更致密、应力更小的薄膜。
• 如果您需要均匀地涂覆复杂的、非平面的形状： 您可能需要考虑替代方法，如溅射，或者确保您的电子束系统使用复杂的基板旋转。

通过理解这些核心原理，您可以有效地指定正确的沉积技术，以实现您的材料性能目标。

总结表：

关键方面	详细信息
工艺类型	物理气相沉积 (PVD)
主要优势	汽化高熔点材料；高纯度薄膜
典型应用	光学涂层、半导体器件
常见增强	离子辅助沉积 (IAD)，用于更致密、更耐用的薄膜
