物理气相沉积的原理是什么?高性能薄膜指南


物理气相沉积(PVD)的核心是一种基于真空的工艺,用于制造高性能薄膜。 它通过将源材料从固态或液态转化为气态,将该气态物质输送到真空室中,并使其在目标物体(称为基底)表面凝结回固态薄膜来工作。这种原子级的转移使得薄膜的性能能够得到卓越的控制。

PVD不是单一的技术,而是一类将材料从源头物理转移到基底而无需化学反应的工艺。了解两种主要方法——蒸发和溅射——是释放其在您应用中潜力的关键。

PVD的三步工艺

所有PVD工艺,无论具体技术如何,都遵循真空室内的相同基本事件序列。真空至关重要,因为它能防止汽化材料与大气气体发生反应或被其散射。

1. 生成:产生蒸汽

该过程首先将固体源材料(称为“靶材”)转化为气态蒸汽。这通过纯物理方式实现,最常见的是通过加热材料直至其蒸发,或通过高能离子轰击它。

2. 传输:到达基底

一旦汽化,原子或分子会通过真空室沿直线传播。这种“视线”传播是PVD的一个决定性特征。没有空气意味着与粒子碰撞的可能性极小,确保蒸汽以高纯度到达基底。

3. 沉积:形成薄膜

当蒸汽流到达较冷的基底时,它会凝结回固态。这会在基底表面形成一层薄而致密、结合紧密的薄膜,以原子级的精度逐层堆积。

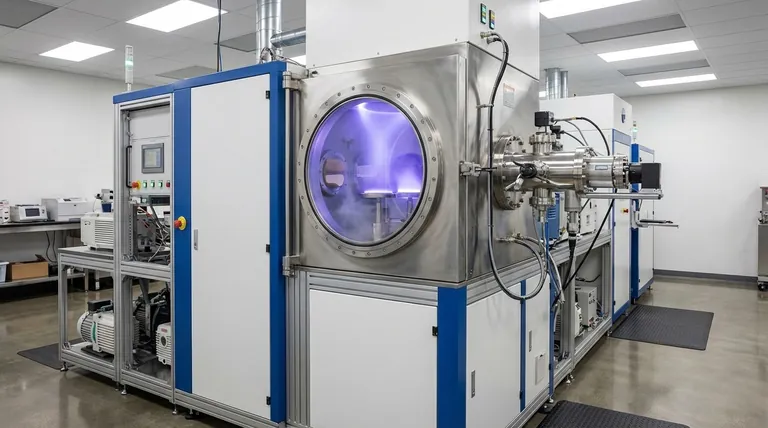

物理气相沉积的原理是什么?高性能薄膜指南

两种主要的PVD方法

虽然三步工艺是通用的,但用于生成蒸汽的方法决定了具体的PVD技术。最常见的两种是热蒸发和溅射。

热蒸发

在这种方法中,源材料在真空中被加热,直到它沸腾或直接升华成蒸汽。一种常见的先进技术是电子束蒸发,其中使用高能电子束加热材料,从而可以沉积熔点非常高的材料,例如用于航空航天部件的材料。

溅射

溅射使用动能而不是热量。高压电场将气体(通常是氩气)电离成等离子体。等离子体中的离子被加速并与源材料碰撞,像微观台球一样将原子从其表面物理击落。这些被弹出的原子随后传输到基底并形成涂层。

了解权衡:PVD与CVD

一个常见的混淆点是PVD与其对应物化学气相沉积(CVD)之间的区别。澄清这种区别对于做出明智的技术决策至关重要。

PVD中的“物理”

顾名思义,PVD是一个物理过程。最终沉积在基底上的材料与离开源靶材的材料是相同的;它只是将其物理状态从固态变为气态再变回固态。这使其非常适合沉积纯金属、合金和某些化合物。

CVD中的“化学”

相比之下,化学气相沉积(CVD)涉及基底表面的化学反应。前体气体被引入腔室,它们发生反应形成全新的固体材料作为薄膜。这个过程不受视线限制,可以在复杂形状上产生高度均匀的涂层。

PVD为何重要:关键应用

PVD薄膜的精确控制和高质量使其在众多高科技行业中至关重要。

增强耐用性和耐磨性

PVD广泛用于在切削工具、模具和机器零件上施加坚硬、耐腐蚀的涂层。这些涂层显著延长了在恶劣工业环境中使用的工具的寿命和性能。

制造高性能光学薄膜

PVD能够以极高的精度控制薄膜厚度,使其成为光学应用的理想选择。它用于在镜头上制造抗反射涂层、太阳能电池板的导电薄膜以及半导体器件内的层。

确保热和腐蚀防护

在航空航天工业中,PVD涂层在发动机部件上提供致密的热障。这增强了它们承受极端温度的能力,并提高了整体耐用性和燃油效率。

为您的目标做出正确选择

选择正确的沉积方法完全取决于最终薄膜所需的性能和基底的性质。

  • 如果您的主要关注点是涂覆对温度敏感的基底或实现出色的薄膜附着力: 溅射通常是首选,因为它是一种更具能量的工艺,可以在较低温度下进行。
  • 如果您的主要关注点是实现尽可能高的薄膜纯度或非常高的沉积速率: 热蒸发是一个极好的选择,因为它不需要像氩气这样的工艺气体,这些气体可能会被困在薄膜中。
  • 如果您的主要关注点是在高度复杂的3D形状上创建完美均匀(共形)的涂层: 您应该研究化学气相沉积(CVD),因为其气相反应不受视线限制。

通过理解这些基本原理,您可以选择精确的沉积策略来实现所需的材料性能。

总结表:

PVD方面 关键细节
工艺类型 物理(无化学反应)
环境 真空室
核心步骤 1. 蒸汽生成
2. 蒸汽传输
3. 薄膜沉积
主要方法 热蒸发和溅射
关键特征 视线沉积
常见应用 耐磨涂层、光学薄膜、热障

准备好将PVD技术整合到您的实验室工作流程中了吗? KINTEK专注于为您所有的沉积需求提供高质量的实验室设备和耗材。无论您是开发新材料还是提高产品耐用性,我们的专业知识都可以帮助您选择合适的PVD解决方案,以实现卓越的薄膜质量、附着力和性能。立即联系我们的专家,讨论我们如何支持您的具体应用目标。
