PVD 的目标是什么?通过精密涂层改变您材料的表面

从本质上讲,物理气相沉积 (PVD) 的目标是在表面上应用一层极其薄的高性能涂层。该过程在真空下以原子级别进行,旨在从根本上增强材料的性能,例如其硬度、耐磨性、耐腐蚀性和外观。

PVD 不仅仅是一种涂层方法;它是一种表面工程技术。其主要目标是赋予组件新的、它本身不具备的能力,将其表面转变为更耐用、更具功能性或更美观的版本。

PVD 如何实现其目标:核心过程

要理解 PVD 的目标,您必须首先了解它是如何工作的。该过程是一个高度受控的物理转变,发生在四个不同的阶段:蒸发、传输、反应和沉积。

从固体到蒸汽再到薄膜

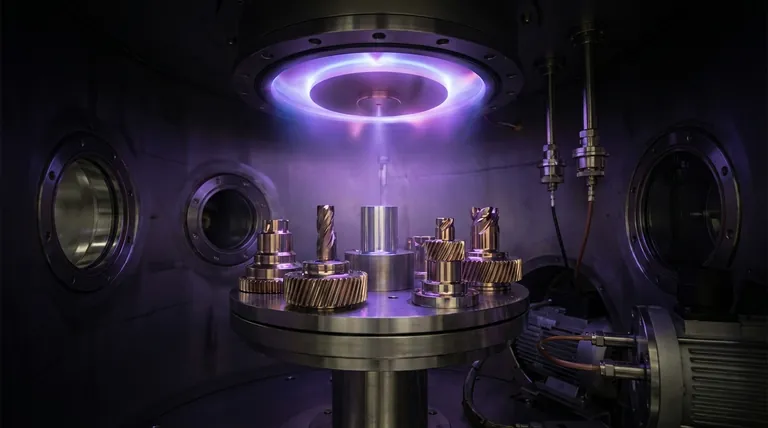

PVD 过程从固体源材料开始,通常称为“靶材”。在高真空室中,该材料受到能量的轰击——例如,通过高能电子束或离子轰击——使其汽化成单个原子或分子。

这些汽化颗粒随后穿过真空室并凝结在基板(被涂覆的部件)上,形成一层薄而致密且附着力强的薄膜。

纯粹的物理转移

在其最基本的形式中,PVD 是一个物理过程,而不是化学过程。涂层材料只是从固态转变为气态,然后又在部件表面重新凝结成固态薄膜。

然而,可以将氮气或氧气等反应性气体引入腔室。汽化的金属原子与这些气体反应,直接在基板上形成氮化物或氧化物等陶瓷化合物,从而形成极其坚硬和耐用的涂层。

一种常见方法:溅射

溅射是用于在 PVD 中汽化靶材的最常见和最通用的方法之一。

将惰性气体(通常是氩气)引入真空室并通电以产生等离子体。对靶材施加高电压,导致等离子体中的正氩离子加速并撞击靶材,像微小的台球一样将原子撞击下来。这些“溅射”出来的原子随后会传输到基板上并沉积在基板上。

使用 PVD 的战略优势

工程师和设计师选择 PVD 是因为它提供了其他涂层方法无法比拟的通用性、精度和性能的独特组合。

无与伦比的材料通用性

PVD 可以沉积各种各样的材料。这包括纯金属、合金以及各种硬质陶瓷化合物,如氮化物、碳化物和氧化物,为工程特定的表面性能提供了巨大的选择范围。

涂覆热敏材料

由于该过程可以在相对较低的温度下进行,因此 PVD 适用于涂覆不能承受高温的基板。这使得能够在塑料和其他聚合物等材料上应用坚硬、耐用的涂层。

极高的精度和薄度

沉积发生在原子级别,可以实现极其薄且均匀的涂层,厚度通常只有几纳米。这种精度确保了部件的关键尺寸和表面光洁度不会发生显著变化。

卓越的耐用性和抗性

PVD 涂层以其卓越的硬度而闻名,这提供了出色的抗刮擦和耐磨损能力。这些薄膜也非常致密且无孔,为防止腐蚀和氧化形成了极好的屏障。

了解权衡和注意事项

尽管功能强大,但 PVD 并非万能的解决方案。客观地看待需要了解其局限性。

它是一个视线过程

汽化的涂层材料以直线从靶材传输到基板。这使得难以均匀涂覆复杂的三维形状或部件的内部表面,除非使用复杂的夹具和部件旋转。

真空要求导致成本和复杂性增加

PVD 系统需要高真空环境,这需要专业且通常昂贵的设备。抽空腔室的过程也使其速度变慢,与电镀等方法相比,不太适合大批量、低成本的部件。

基板准备至关重要

最终涂层的附着力和质量在很大程度上取决于基板的清洁度。任何表面污染都会导致粘合不良和潜在的涂层失效,需要严格的预处理和操作规程。

为您的目标做出正确的选择

当您的主要目标是通过精密技术从根本上提升部件的表面性能时,PVD 是正确的选择。

  • 如果您的主要关注点是极端的磨损或摩擦减少:PVD 是应用氮化钛 (TiN) 或类金刚石碳 (DLC) 等硬质陶瓷涂层的首选。
  • 如果您的主要关注点是耐腐蚀性或耐化学性:PVD 提供了一个致密、无孔的屏障,非常适合在恶劣环境下的部件保护。
  • 如果您的主要关注点是高精度电子设备或光学设备:PVD 的原子级控制允许创建极其薄、纯净且均匀的功能层。
  • 如果您的主要关注点是耐用的装饰性饰面:PVD 提供多种颜色,比传统油漆或电镀更耐剥落、褪色和氧化。

最终,PVD 的目标是让您能够精确控制材料的表面特性。

总结表:

关键方面 PVD 的目标
主要目标 应用薄的高性能涂层以增强材料性能。
增强的关键特性 硬度、耐磨性、耐腐蚀性、外观。
过程类型 物理的(在真空中进行原子级转移)。
常见方法 溅射。
理想应用 减少磨损/摩擦、防腐蚀、精密电子设备、耐用的装饰性饰面。
