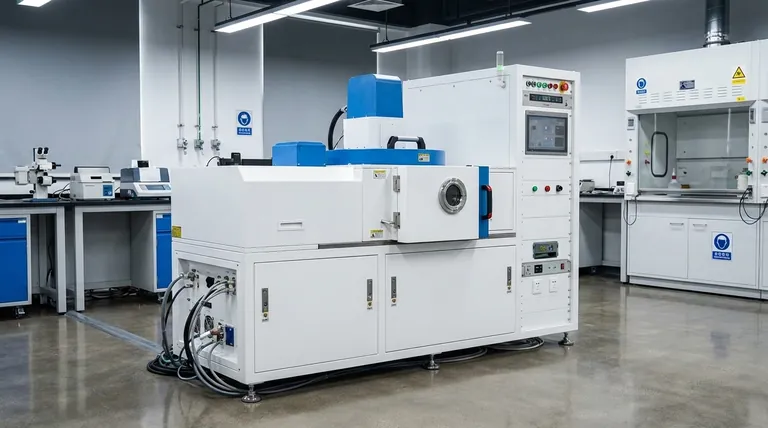

物理气相沉积（PVD）是在真空环境中通过物理方式将材料从源转移到基底来制造薄膜的一套技术。该过程包括使源材料气化，然后冷凝在基底上形成固态层。PVD 方法由于能够生产出耐用、耐腐蚀和耐高温的薄膜，被广泛应用于半导体、光学和航空航天等需要高性能涂层的行业。主要的 PVD 技术包括溅射、热蒸发和电子束蒸发，每种技术都有其独特的机制和应用。此外，离子镀、脉冲激光沉积和分子束外延等先进方法也为精密薄膜沉积提供了专业能力。

---

要点说明：

1. 物理气相沉积的定义和概述

   • 物理气相沉积（PVD）是一种在真空环境中将材料从源到基底的物理转移过程。
   • 材料通过机械、机电或热力学方式汽化，然后蒸汽在冷却基底上冷凝形成薄膜。
   • PVD 是一种纯物理过程，即不涉及化学反应，因此适合沉积纯材料或合金。

2. 初级 PVD 技术
   PVD 技术大致可分为三种主要方法：

   • 溅射:
     • 用高能离子轰击目标材料，使原子喷射出来并沉积到基底上。
     • 常用于沉积金属、合金和化合物。
     • 技术包括磁控溅射，它利用磁场来提高工艺的效率。
   • 热蒸发:
     • 将源材料加热至其汽化点，蒸汽在基底上凝结。
     • 适用于铝和金等熔点较低的材料。
   • 电子束蒸发（e-Beam Evaporation）:
     • 使用聚焦电子束加热和汽化源材料。
     • 是沉积高纯度材料和高熔点材料（如难熔金属）的理想选择。

3. 先进的 PVD 方法
   除初级技术外，高级 PVD 方法还具有特殊功能：

   • 离子镀:将溅射和热蒸发与离子轰击相结合，以提高薄膜的附着力和密度。
   • 脉冲激光沉积（PLD）:使用高功率激光使目标材料气化，从而实现对薄膜成分和厚度的精确控制。
   • 分子束外延（MBE）:在原子水平上逐层沉积材料，是制作高质量半导体薄膜的理想选择。
   • 活化反应蒸发（ARE）:在蒸发过程中引入反应气体，形成氮化物或氧化物等化合物薄膜。

4. 与其他沉积方法的比较

   • 化学气相沉积 (CVD):依靠化学反应沉积薄膜，可在大面积上形成均匀的涂层，但需要较高的温度和反应气体。
   • 原子层沉积（ALD）:一次沉积一个原子层的薄膜，可对薄膜厚度和均匀性进行出色的控制。
   • 喷雾热解:将材料溶液喷射到基材上，通过热降解形成薄层，适用于大面积涂层。

5. PVD 的应用

   • PVD 广泛应用于需要高性能涂层的行业，例如
     • 半导体:用于沉积导电层和绝缘层。
     • 光学:用于制作反射和防反射涂层。
     • 航空航天:用于生产耐磨和耐腐蚀涂层。
     • 医疗设备:适用于生物相容性和耐久性涂层。

6. PVD 的优势

   • 生成的薄膜具有出色的附着力、均匀性和纯度。
   • 适用于沉积各种材料，包括金属、合金和化合物。
   • 环保，因为它不涉及有害化学物质或副产品。
   • 可生产具有高硬度、耐磨性和热稳定性的涂层。

7. PVD 的局限性

   • 需要真空环境，会增加设备和运营成本。
   • 仅限于视线沉积，因此难以对复杂的几何形状进行均匀镀膜。
   • 与某些化学方法（如 CVD）相比，沉积速度较慢。

8. 设备和耗材采购商的主要考虑因素

   • 材料兼容性:确保 PVD 方法适合所沉积的材料。
   • 基底要求:考虑基材的尺寸、形状和热稳定性。
   • 涂层特性:评估所需的薄膜特性，如厚度、附着力和均匀性。
   • 设备成本:考虑初始投资和运行费用，包括真空系统和能源消耗。
   • 可扩展性:评估为大面积或高产量应用扩大生产规模的能力。

通过了解这些要点，采购人员在选择 PVD 设备和耗材时就能做出明智的决定，确保其特定应用获得最佳性能和成本效益。

汇总表：

方面	细节
定义	在真空中进行材料的物理转移，形成薄膜。
主要技术	溅射、热蒸发、电子束蒸发。
先进方法	离子镀、脉冲激光沉积、分子束外延。
应用领域	半导体、光学、航空航天、医疗设备。
优势	附着力强、均匀、纯净、耐用。
局限性	需要真空、视线沉积，速度比 CVD 慢。
