物理气相沉积（PVD）是通过将固体材料转化为气相，然后将其冷凝到基底上，从而形成薄膜涂层的一种工艺。这种方法是将基底和涂层材料置于真空室中，利用溅射、热蒸发或电子束蒸发等技术使涂层材料（目标）气化。气化后的材料穿过真空室，沉积在基底上，形成一层耐用的高质量薄膜。PVD 因其能够生产出具有出色附着力、高熔点公差、耐腐蚀和耐高温的涂层而闻名。该工艺以 "视线 "方式运行，这意味着气化原子直接到达基材，从而确保了沉积的精确性和可控性。
要点说明：
-
PVD 的定义
- 物理气相沉积（PVD）是一种涂层工艺，固体材料在真空环境中气化，然后凝结在基底上形成薄膜。
- 该工艺包括将材料从固态转变为气态，然后在基底上再转变回固态。
-
PVD 的主要组成部分
- 真空室:工艺在低压环境中进行，以防止污染并确保沉积受到控制。
- 目标材料:蒸发形成涂层的固体材料（如金属、陶瓷）。
- 基底:蒸发材料沉积的物体或表面。
- 能量源:采用溅射、电子束、激光束或电弧放电等方法使目标材料气化。
-

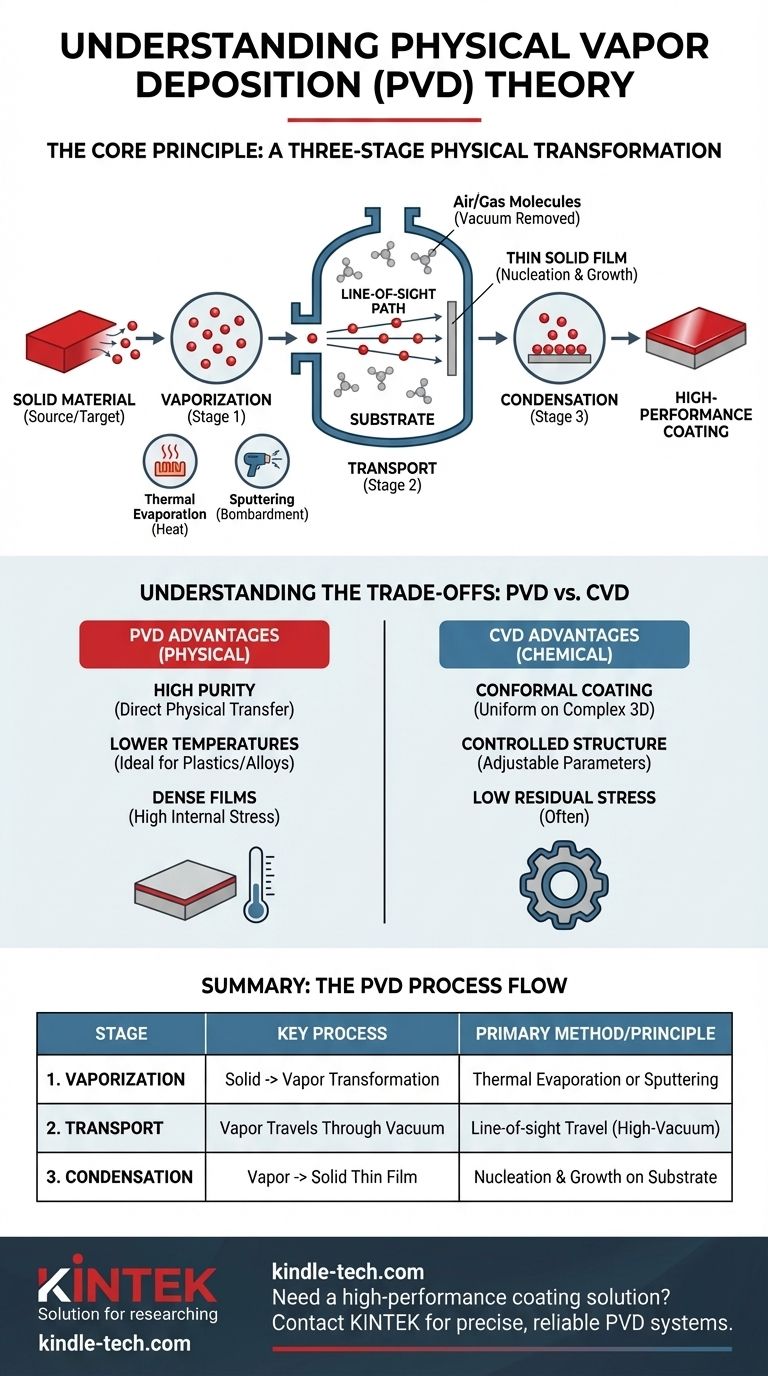

PVD 工艺的各个阶段
- 蒸发:利用高能量方法将目标材料从固态转化为气态。
- 运输:气化原子以 "视线 "方式穿过真空室。
- 沉积:气化的原子凝结在基底上，形成薄膜。
-
PVD 方法
- 溅射:高能离子轰击目标材料，喷射出原子，然后沉积到基底上。
- 热蒸发:目标材料被加热直至蒸发，蒸气凝结在基底上。
- 电子束蒸发:电子束用于加热和汽化目标材料。
- 电弧放电:电弧使目标材料气化，然后沉积到基底上。
-
PVD 的优势
- 高质量涂层:PVD 生产的薄膜具有出色的附着力、均匀性和耐久性。
- 材料多样性:可处理钛和陶瓷等高熔点材料。
- 耐腐蚀性和耐温性:PVD 涂层具有很强的耐腐蚀性，可承受高温。
- 精度:PVD 的 "视线 "特性允许对沉积过程进行精确控制。
-
PVD 的应用
- 工业工具:PVD 用于在切削工具、模具和冲模上进行涂层，以提高其硬度和耐磨性。
- 电子产品:用于生产半导体、太阳能电池板和光学涂层。
- 装饰涂层:PVD 用于在珠宝、手表和消费类电子产品上进行耐用、抗划伤的表面处理。
- 医疗设备:PVD 涂层可改善医疗植入物和器械的生物相容性和耐磨性。
-
挑战和考虑因素
- 成本:由于需要真空环境和高能量源，PVD 设备和工艺可能非常昂贵。
- 复杂性:工艺要求对温度、压力和能量输入等参数进行精确控制。
- 基质限制:PVD 的 "视线 "特性使其难以对复杂的几何形状或内表面进行涂层。
-
PVD 的未来趋势
- 纳米技术:PVD 被用于制造具有独特性能的纳米结构涂层，如增强导电性或抗菌效果。
- 混合工艺:将 PVD 与化学气相沉积 (CVD) 等其他技术相结合，实现多功能涂层。
- 可持续性:开发更节能的 PVD 工艺和使用环保材料。
通过了解 PVD 的理论和机械原理，设备和耗材采购商可以就其在各行业中的应用做出明智的决策。该工艺能够生产高性能涂层，是提高各种产品耐用性和功能性的重要工具。
汇总表：
| 方面 | 细节 |
|---|---|
| 定义 | 将固体材料蒸发并凝结在基底上的涂层工艺。 |
| 关键部件 | 真空室、目标材料、基底、能量源。 |
| 工艺阶段 | 蒸发、传输、沉积 |
| 方法 | 溅射、热蒸发、电子束蒸发、电弧放电。 |
| 优点 | 高质量涂层、材料多样性、耐腐蚀、精度高。 |
| 应用领域 | 工业工具、电子产品、装饰涂层、医疗设备。 |
| 挑战 | 成本高、工艺复杂、基底限制。 |
| 未来趋势 | 纳米技术、混合工艺、可持续性。 |
