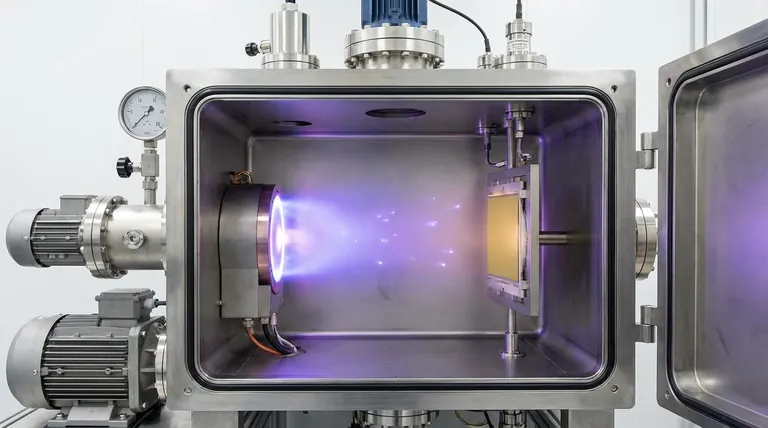

物理气相沉积（PVD）是一种复杂的涂层工艺，用于将材料薄膜沉积到基底上。该工艺包括将固体目标材料转化为气相，然后在基材上冷凝形成薄而耐用的涂层，通常具有很高的专业性。由于 PVD 能够生产高质量、耐腐蚀和耐高温的涂层，因此被广泛应用于电子、光学和制造等行业。该工艺通常包括四个主要步骤：蒸发、传输、反应和沉积。每个步骤都经过严格控制，以确保最终涂层具有所需的特性，如附着力、厚度和成分。
要点说明：
-
目标材料的蒸发:
- PVD 工艺的第一步是蒸发目标材料。这是通过用电子束、激光或离子束等高能源轰击固体靶材来实现的。能量会使目标中的原子脱落，从固态转变为气态。
- 目标材料可以是金属、陶瓷或其他固体物质，具体取决于最终涂层所需的特性。蒸发过程通常在真空或低压环境下进行，以最大限度地减少污染，确保材料的清洁转移。
-
蒸发原子的传输:
- 目标材料汽化后，原子或分子通过反应室向基底传输。这种传输在真空或低压环境中进行，以防止背景气体的干扰。
- 传输阶段至关重要，因为它决定了气化材料到达基底的均匀程度。通常使用的是 "视线 "方法，即气化原子直接从目标到基底，不会产生明显的散射。
-
反应（可选）:
- 在传输阶段，气化的原子可能会与引入腔室的气体（如氧气或氮气）发生反应。这种反应可形成氧化物、氮化物或碳化物等化合物，具体取决于涂层所需的特性。
- 例如，如果使用金属靶材并引入氧气，生成的涂层可能是金属氧化物。这一步骤是可选的，取决于具体应用和所需涂层特性。
-
沉积到基底上:
- 最后一步是将气化材料沉积到基底上。原子或分子在基底表面凝结，形成薄膜。沉积过程受到控制，以确保涂层达到所需的厚度、附着力和均匀性。
- 基底可以由各种材料制成，包括金属、塑料或陶瓷，具体取决于应用。沉积过程通常在 50 至 600 摄氏度的温度下进行，具体取决于所涉及的材料和所需的涂层性能。
-
控制和监测:
- PVD 过程受到高度控制，以确保最终涂层的质量。温度、压力和沉积速率等参数都经过仔细监测和调整。
- 石英晶体速率监测器等工具用于测量和控制沉积薄膜的厚度。此外，反应室通常被抽到很低的压力，以尽量减少可能干扰沉积过程的背景气体的存在。
-
PVD 的优点:
- 耐用性:PVD 涂层以其硬度、耐磨性和耐久性著称，适用于高压力应用。
- 耐腐蚀性:即使在恶劣的环境中，涂层也能提供出色的防腐蚀保护。
- 高温耐受性:PVD 涂层可耐高温，是航空航天、汽车和工业应用的理想选择。
- 多功能性:PVD 可用于在各种基底上沉积各种材料，包括金属、陶瓷和复合材料。
-
PVD 的应用:
- 电子产品:PVD 用于沉积半导体设备、太阳能电池板和显示器中的薄膜。
- 光学:该工艺用于在镜片和镜子上制作反射或抗反射涂层。
- 制造:PVD 涂层用于切削工具、模具和其他部件，以提高其性能和使用寿命。
总之，PVD 工艺是一种高度可控且用途广泛的方法，可用于沉积具有特殊性能的薄膜。通过对蒸发、传输、反应和沉积等每个步骤的精心管理，制造商可以生产出满足各种应用特定需求的涂层。PVD 能够控制厚度、附着力和成分等参数，是现代制造和技术的重要工具。
汇总表：
| 步骤 | 说明 |
|---|---|
| 蒸发 | 利用电子束或激光等高能源对目标材料进行蒸发。 |
| 传输 | 气化原子通过真空或低压环境到达基底。 |
| 反应 | 气化原子与气体反应生成氧化物等化合物的可选步骤。 |
| 沉积 | 气化材料凝结在基底上，形成一层薄而耐用的涂层。 |
| 控制 | 对温度、压力和沉积率等参数进行严格监控。 |
| 优点 | 耐用、耐腐蚀、耐高温、用途广泛。 |
| 应用领域 | 电子、光学和制造领域，提高性能和使用寿命。 |
