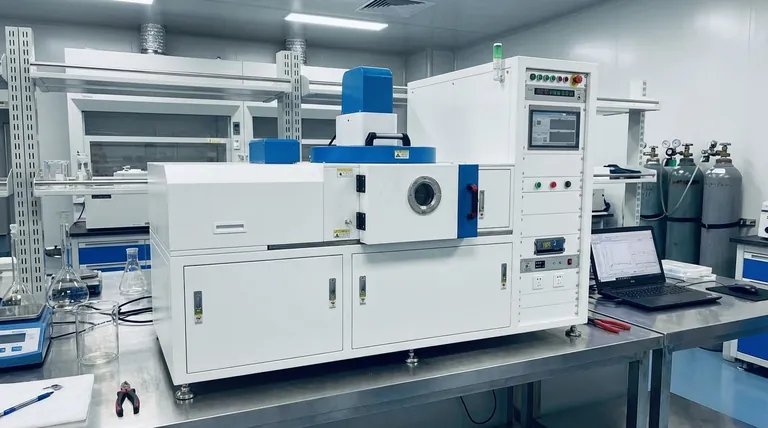

PVD沉积的温度是多少？在不造成热损伤的情况下实现卓越的涂层

物理气相沉积（PVD）工艺的典型温度范围为70°C到大约400°C（158°F到750°F）。这个相对较低的温度窗口是PVD工艺的一个决定性特征。正是这一特性使其具有极高的通用性，并适用于对塑料和其他热敏基材进行涂层，这些材料会被更高温度的方法损坏。

虽然许多因素决定了涂层的质量，但温度是使PVD具有独特能力的关键变量。其低温特性不是限制，而是核心优势，它使得无需改变材料的基本特性，即可将高性能薄膜应用于范围空前的材料上。

为什么温度是PVD的决定性因素

PVD的有效性与其在受控的低温真空环境中运行密切相关。这不是一个偶然的细节，而是区分其与其他涂层方法的一个核心设计原则。

设计上的“冷”工艺

PVD是一种视线沉积技术，其中固体材料在真空中汽化，并逐原子沉积到基材上。与依赖高温化学反应的化学气相沉积（CVD）不同，PVD是一种物理过程。

这种根本区别意味着PVD避免了可能使被涂覆部件变形、退火或以其他方式损坏的极端温度。

保持基材完整性

70°C到400°C的范围远低于大多数工程材料的熔点或变形点。这使得成功涂覆对温度敏感的基材成为可能。

这包括聚合物、铝合金和经过热处理的钢材，这些材料经过精心设计的本体特性如果暴露于过高的热量，将会受到损害。

实现超薄、精确的薄膜

由于基材保持稳定和冷却，涂层材料可以以极薄且均匀的层沉积。PVD涂层的厚度通常在0.25到5微米之间。

这种精度确保了工程部件的最终尺寸和公差保持不变，这在高度精密的行业中是一个关键要求。

温度对涂层性能的影响

在PVD范围内选择的具体温度是用于微调涂层本身最终特性的关键参数。

控制薄膜结构

基材温度的微小调整直接影响沉积的原子如何排列。这使得工程师能够控制薄膜的密度、附着力和晶体结构。

在PVD窗口内较高的温度通常会产生更致密、更坚硬的薄膜，并与基材具有更强的附着力。

无与伦比的纯度和清洁度

在低温真空下操作，最大限度地减少了来自大气或不需要的化学副反应的污染风险。

这产生了一种极其纯净和清洁的涂层，这对于可能因污染导致部件故障的医疗、电子和光学应用至关重要。

理解权衡

尽管其低温特性是一个主要优势，但PVD也有重要的实际局限性需要了解。

视线限制

PVD是一种“视线”工艺，这意味着它只能涂覆直接暴露于蒸汽源的表面。

涂覆复杂的内部几何形状或深凹陷特征可能具有挑战性，并且可能需要在工艺过程中进行复杂的夹具设置和部件旋转。

附着力可能受温度影响

虽然PVD在低温下工作，但通过在PVD温度范围的较高端（例如350-400°C）进行处理，涂层附着力通常可以得到改善。

这就产生了一个权衡：对于最敏感的基材，人们可能不得不接受略低的附着力，以防止任何热损伤的风险。

这是一种表面改性

PVD形成极其耐用的表面，但它本质上是薄膜。它不会改变底层材料的核心强度或本体性能。

这通常是一种优势，因为它保留了基材原始的工程特性，但这意味着PVD不能用于由内而外地增强部件。

为您的目标做出正确的选择

理想的沉积温度取决于您的基材材料和期望的性能特征。

• 如果您的主要重点是对塑料或铝等热敏材料进行涂层： PVD是更优的选择，因为它操作温度低，可防止基材损坏。
• 如果您的主要重点是在坚固的金属上实现最大的涂层硬度和附着力： 您可以利用PVD温度范围的较高端来提高薄膜密度，而不会损害基材。
• 如果您的主要重点是保持成品部件的严格尺寸公差： PVD的低温薄膜特性可确保部件的规格完全不受影响。

最终，了解PVD的温度范围使您能够利用其独特的优势来增强表面性能，而不会损害您的底层材料。

摘要表：

关键方面	PVD温度范围	影响
典型范围	70°C至400°C (158°F至750°F)	适用于热敏基材
涂层厚度	0.25至5微米	保持部件尺寸和公差
主要优势	低温物理过程	保持基材完整性和性能
